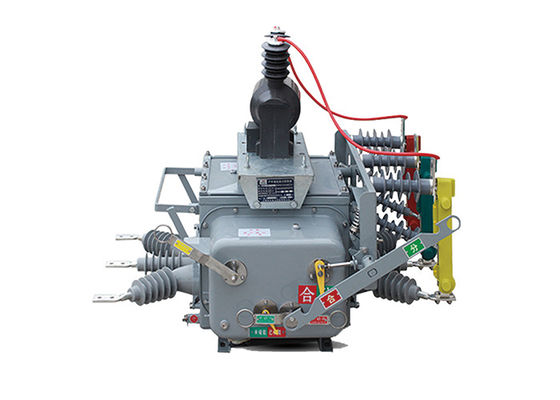

เครื่องตัดวงจรไฟฟ้าระดับความดันสูง 3 ขั้นตอน สีเทา พร้อมเครื่องควบคุมสําหรับเครือข่ายกระจาย
คําอธิบายสินค้า:
ZW20-12 ((F) เครื่องตัดวงจรระบายความแรงสูงเป็นอุปกรณ์ที่หลากหลายและฉลาดที่รวมฟังก์ชันของเครื่องตัดระบายความร้อน, เครื่องสลับความหน่วงระบายความร้อน, เครื่องปิดใหม่, และเครื่องตัดส่วน.มันถูกออกแบบให้ใช้ในเครือข่ายกระจายไฟฟ้า 10kV และ 13kVโดยเฉพาะในเครือไฟฟ้าในเมืองและชนบท
ส่วนประกอบหลักของเครื่องตัดวงจร ZW20-12 ((F) ประกอบด้วยเครื่องตัดวงจรระบายว่าง, เครื่องควบคุม CH-40 และเครื่องแปลงความดันภายนอกเครื่องตัดความว่างรับผิดชอบในการตัดและทําวงจรไฟฟ้า, ขณะที่ตัวควบคุม CH-40 ให้ฟังก์ชันการป้องกันและควบคุมที่ฉลาด. เครื่องแปลงความดันภายนอกช่วยในการวัดความดันที่แม่นยําเพื่อการควบคุมและติดตาม.
ลักษณะของเครื่องควบคุม:
เครื่องควบคุมปลายทางที่ฉลาดมีฟังก์ชัน เช่น การป้องกัน การควบคุมอัตโนมัติ การตรวจสอบ/สอบถาม การสื่อสาร และการจัดการซอฟต์แวร์
1.ฟังก์ชันครบวงจร:
• ทําหน้าที่ต่างๆ อย่างสมบูรณ์แบบ เช่น การป้องกันวงจร การควบคุมทางไกล การเตือนและการติดตามทางไกล
2ค่าใช้จ่ายต่ําและการใช้งาน
• ไม่จําเป็นต้องลงทุนอุปกรณ์การสื่อสารใด ๆ ในเครือข่าย GSM เพียงแค่ซื้อบัตร SIM และเปิดบริการ SMS
3มาตรการรักษาความปลอดภัยหลายอย่าง
• ใช้ โทรศัพท์ มือ ถือ ที่ ได้ รับ การ แนะ นํา, การ รหัส ข้อมูล, การ ตรวจ ยืนยัน พาสเวิร์ด, และ มาตรการ ปลอดภัย อื่น ๆ.
• โมดูล GSM สามารถระบุเบอร์มือถือและรับคําสั่งจากโทรศัพท์ที่เชื่อมเท่านั้น
• ข้อความสื่อสารสําหรับรีโมทคอนโทรล และคําสั่งอื่น ๆ ถูกเข้ารหัส
•ปฏิบัติตามวิธีการรีโมทคอนโทรลที่กําหนดไว้ก่อน-ยืนยัน-ดําเนินการ-ตรวจสอบ เพื่อรับประกันความปลอดภัยของการควบคุมระบบและป้องกันการทํางานผิดพลาด
4การตั้งค่าระบบง่าย:
• ไม่จําเป็นต้องติดตั้งสายการสื่อสารหรือสายการสื่อสาร debug
• เพียงติดตั้งเทอร์มินัลการติดตามทางสมาร์ท SMS อย่างถูกต้อง วางซิมการ์ด กําหนดเบอร์มือถือที่กําหนดแล้วระบบจะเริ่มทํางาน
5ติดตามมือถือทุกเวลา ทุกที่
• การติดตามและดูในเวลาจริงสามารถทําได้ในสถานที่ใด ๆ ที่มีสัญญาณ โดยไม่ต้องใช้บุคลากรในการติดตาม
ลักษณะ:
1ความสามารถในการทําลายสูง: มันสามารถตัดกระแสความผิดพลาดที่สูงและปกป้องระบบไฟฟ้าจากสภาพการเคลื่อนไหวเกิน
2.การออกแบบที่คอมแพคต: เครื่องสวิทช์ถูกออกแบบให้คอมแพคตและประหยัดพื้นที่ ทําให้เหมาะสําหรับสภาพแวดล้อมการติดตั้งที่หลากหลาย
3.ผลงานที่น่าเชื่อถือ: เทคโนโลยีสับสวิทเตอร์ระยะว่างที่ใช้ในสวิทช์รับประกันการทํางานสวิทช์ที่น่าเชื่อถือและความต้องการในการบํารุงรักษาอย่างน้อย
4อายุการใช้งานไฟฟ้าและเครื่องกลยาว: เครื่องสวิทช์ถูกออกแบบให้มีอายุการใช้งานยาวนาน มีความทนทานและความทนทานสูง
5อุปกรณ์ป้องกัน: มันอาจรวมถึงอุปกรณ์ เช่น การป้องกันการเคลื่อนไหวเกินความแรง, การป้องกันการตัดสั้น และมาตรการป้องกันอื่น ๆ เพื่อปกป้องระบบไฟฟ้า
6การควบคุมและติดตามทางไกล: บางรุ่นของซีรีย์ ZW20 อาจมีความสามารถในการควบคุมและติดตามทางไกล, ทําให้การทํางานและการติดตามสถานะสะดวก
สภาพแวดล้อม:
1เครื่องตัดวงจรอัตโนมัติ ZW20-12(F) ได้ถูกออกแบบให้ทํางานอย่างน่าเชื่อถือ ภายในช่วงอุณหภูมิอากาศแวดล้อมที่กว้างขวาง ตั้งแต่ -40 °C ถึง +70 °Cความอดทนกับอุณหภูมินี้ทําให้เครื่องตัดวงจรสามารถทํางานได้อย่างมีประสิทธิภาพในสภาพอากาศที่แตกต่างกัน.
2เครื่องตัดวงจรเหมาะสําหรับการติดตั้งที่ความสูงไม่เกิน 3000 เมตรเหนือระดับทะเล ความเหมาะสมความสูงนี้ทําให้การจัดตั้งได้ยืดหยุ่นในตําแหน่งทางภูมิศาสตร์ที่แตกต่างกัน
3เครื่องตัดวงจร ZW20-12 ((F) ถูกสร้างขึ้นเพื่อทนต่อการปนเปื้อนของอากาศแวดล้อมที่เกิดจากฝุ่น ควัน ก๊าซที่กัดสนิม ควัน หรือสเปรย์เกลือมันถูกออกแบบมาเพื่อตอบสนองกับมาตรฐานระดับปนเปื้อนของชั้น IV, รับประกันว่าเครื่องตัดวงจรยังคงทนทานและใช้งานได้ แม้ในสภาพแวดล้อมที่ท้าทายและท้องถั่ว
4ด้วยความสามารถในการรับความเร็วลมสูงสุด 34 m/s (เทียบเท่า 700 Pa บนพื้นผิวของกระบอก) เครื่องตัดวงจรสามารถทนลมแรงได้โดยไม่เสียผลการทํางานหรือความมั่นคงของมันความต้านทานความเร็วลมนี้รับประกันการทํางานที่น่าเชื่อถือของเครื่องตัดวงจรในสภาพอากาศที่รุนแรง.
5เครื่องตัดวงจรถูกออกแบบมาเพื่อลดลงอย่างน้อยผลของความสั่นสะเทือนภายนอกหรือการเคลื่อนไหวของพื้นดินต่อผลงานของมันการ สร้าง และกลไกภายในของมันถูกออกแบบมาเพื่อดูดซึมและลดความสั่นสะเทือน, รับประกันว่าเครื่องตัดวงจรยังคงไม่ได้รับผลกระทบจากความรบกวนภายนอก
6เครื่องตัดวงจร ZW20-12 ((F) ได้ถูกออกแบบมาเพื่อจํากัดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ในระบบรอง,การให้ความมั่นใจว่า เครื่องตัดวงจรจะไม่สร้างความรุนแรงไฟฟ้าแม่เหล็กเกินขีดจํากัด ซึ่งอาจขัดขวางการทํางานของอุปกรณ์ที่เชื่อมต่ออื่น ๆ
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | ||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | ||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | ||||||||||
| 4 | ปัจจุบัน | A | 630, 1250 | ||||||||
| 5 | ไฟฟ้าตัดวงจรสั้น | kA | 16, 20, 25 | ||||||||
| 6 | ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 30 | ||||||||
| 7 | อัตราการต่อรองกระแสไฟฟ้าระยะสั้น | kA | 16, 20, 25 | ||||||||
| 8 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 9 | ปริมาณการปิดวงจรสั้น (ยอด) | kA | 40, 50, 63 | ||||||||
| 10 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | kA | 40, 50, 63 | ||||||||
| 11 | อายุการใช้งานกล | ครั้ง | มากกว่า 1000 | ||||||||
| 12 | ปริมาณการเปิด | 10000 | |||||||||
| 13 | น้ําหนักสะสม | กก | 180 | ||||||||
ปริมาตรเทคนิคของเครื่องควบคุม:
| เลขลําดับ | ปริมาตร | ข้อมูล | ||||||||
| 1 | ความแรงกดไฟเข้า Woking | AC220V | ||||||||
| 2 | ความถี่ในการทํางาน input | 50Hz | ||||||||
| 3 | ระยะความสับสนของความกระชับกําลังที่อนุญาตสําหรับความกระชับกําลังเข้า | ± 20% | ||||||||
| 4 | การใช้พลังงานทั้งหมดของอุปกรณ์ | < 10W | ||||||||
| 5 | ค่าตัวอย่างของปัจจุบันระยะเข้า | 60-600A | ||||||||
| 6 | ขั้นต่ําการทํางานความดันต่ํา | 10-140 วอลต์ | ||||||||
| 7 | ความผิดพลาดในการเก็บตัวอย่างที่อนุญาตสําหรับค่าการใส่พลังงาน | ± 5% | ||||||||
| 8 | ค่าเวลาการชะลอการป้องกันความเร็วเกิน | 0.1-0.3s | ||||||||
| 9 | ค่าตั้งค่าสําหรับกระแสไฟฟ้าลําดับศูนย์ | 0.2-6A | ||||||||
| 10 | ระยะเวลาการล่าช้าในการดําเนินการติดดิน | 0-1200s | ||||||||
