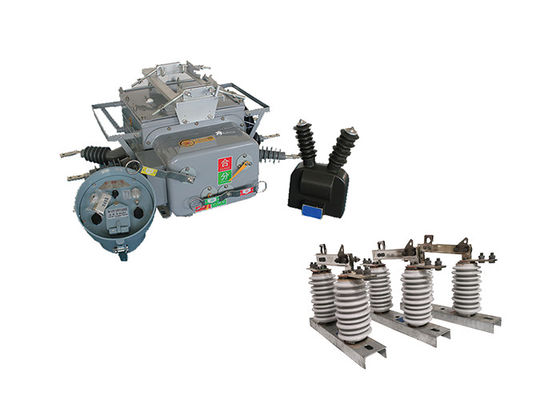

ZW20-12 ((F) เครื่องตัดวงจรไฟฟ้าภายนอกขอบเขตขอบเขต 180 กิโลกรัม
คําอธิบายสินค้า:
ZW20-12 ((F) Outdoor Vacuum Circuit Breaker เป็นอุปกรณ์ที่หลากหลายและฉลาดที่รวมฟังก์ชันของเครื่องตัดวาคิวัม สวิตช์ภาระวาคิวัม เครื่องปิดใหม่และเครื่องตัดส่วนมันถูกออกแบบให้ใช้ในเครือข่ายกระจายไฟฟ้า 10kV และ 13kVโดยเฉพาะในเครือไฟฟ้าในเมืองและชนบท
ส่วนประกอบหลักของเครื่องตัดวงจร ZW20-12 ((F) ประกอบด้วยเครื่องตัดวงจรระบายว่าง เครื่องควบคุม CH-40 และเครื่องแปลงความแรงภายนอกเครื่องตัดความว่างรับผิดชอบในการตัดและทําวงจรไฟฟ้า, ขณะที่ตัวควบคุม CH-40 ให้ฟังก์ชันการป้องกันและควบคุมที่ฉลาด. เครื่องแปลงความดันภายนอกช่วยในการวัดความดันที่แม่นยําเพื่อการควบคุมและการติดตาม.
ลักษณะของเครื่องควบคุม:
1. ด้วย 485 / 232 อินเตอร์เฟซการสื่อสาร, หรือผ่านไฟเบอร์ออปติก, การติดตามทางไกลไร้สาย; ฟังก์ชันเร่งหลังจากปิดใหม่; เมื่อสวิทช์หนัก,การเร่งอัตโนมัติในกรณีเกิดความผิดพลาดถาวร;
2- เปลี่ยนรีโมท น่าจะเร่งกระตุ้น
3.สาม reclosin / การปิดมือเพื่อเร่งการกระแทก, และการปิดการปิด: ผู้ใช้ส่งพลังงานหลังจากซ่อมสาย, หากเขาลืมที่จะถอดการก่อดิน g เวลาความช้าสามารถปรับ;
4.วงจรปิดกระโดด ใช้การออกแบบป้องกันการใช้งานผิด และมีฟังก์ชันป้องกันกระโดด
5.กระแสไฟฟ้าแบบไม่มีลําดับ สามารถแยกแยกระหว่างความผิดพลาดในโซนและนอกโซนได้
6.สวิตช์รีโมทคอนโทรลถูกออกแบบมาเพื่อป้องกันการทํางานผิดพลาด
การใช้งาน:
1.สวิทช์ตัดต่อและสวิทช์ติดต่อ: เครื่องตัดวงจร ZW20-12 ((F) สามารถใช้เป็นสวิทช์ตัดต่อหรือสวิทช์ติดต่อในระบบระบบกระจายพลังงานมันสามารถเปิดและปิดวงจรระหว่างการบํารุงรักษาหรือภาวะความผิดพลาด.
2อุปกรณ์เปลี่ยนอัตโนมัติ: เป็นอุปกรณ์เปลี่ยนอัตโนมัติ ทําให้สามารถนําการเปลี่ยนภาระไปใช้ในระบบเครือข่ายวงแหวนลักษณะนี้เพิ่มความยืดหยุ่นและประสิทธิภาพของการกระจายพลังงาน.
3.Boundary Switch: ในสายสาขาของไฟฟ้า, เครื่องตัดวงจร ZW20-12(F) สามารถทํางานเป็นสวิตช์ขอบเขตหรือ "สุนัขเฝ้าระวัง." มันช่วยในการติดตามและปกป้องสายสาขาจากความผิดพลาดและสภาพผิดปกติ.
4.Recloser and Sectionalizer: เครื่องตัดวงจรสามารถทํางานเป็น Recloser และ sectionalizer ในเครือข่ายกระจายอากาศมันอัตโนมัติฟื้นฟูพลังงานหลังจากความผิดพลาดชั่วคราวและแยกส่วนที่ผิดปกติเพื่อลดลงผลกระทบของการตัด.
สภาพแวดล้อม:
1.ความสูง:2000 เมตร
2.อุณหภูมิภายนอก: -30°C~+55°C
อุณหภูมิเฉลี่ยต่อปีสูงสุดคือ 20°C
อุณหภูมิเฉลี่ยวันสูงสุด 30°C
3ความชื้นสัมพัทธ์: 95% ((25 °C)
4ความสามารถทางแผ่นดินไหว: ความเร่งระดับพื้นที่ 0.3g
ความเร่งตั้งบนพื้น 0.15g
ขณะที่ทํางานให้กับคลื่นไซน์สามคลื่น
ปัจจัยความปลอดภัย 167
5ความเข้มข้นของแผ่นดินไหว 7 องศา
6. ความแตกต่างอุณหภูมิวันสูงสุด:25°C
7สถานที่ติดตั้ง: ภายนอก สายฟ้า 10kv จุดกําหนดความรับผิดชอบของผู้ใช้
8.วิธีการก่อดิน: จุดเฉลี่ยไม่สัมผัส, การก่อดินโค้ลกดวงโค้งและการก่อดินแรงต่อต้านต่ํา
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | ||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | ||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | ||||||||||
| 4 | ปัจจุบัน | A | 630, 1250 | ||||||||
| 5 | ไฟฟ้าตัดวงจรสั้น | kA | 16, 20, 25 | ||||||||
| 6 | ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 30 | ||||||||
| 7 | ปัจจุบันคงทนระยะสั้น | kA | 16, 20, 25 | ||||||||
| 8 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 9 | ปริมาณการปิดวงจรสั้น (ยอด) | kA | 40, 50, 63 | ||||||||
| 10 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | kA | 40, 50, 63 | ||||||||
| 11 | อายุการใช้งานกล | ครั้ง | มากกว่า 1000 | ||||||||
| 12 | ปริมาณการเปิด | 10000 | |||||||||
| 13 | น้ําหนักสะสม | กก | 180 | ||||||||
ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง
