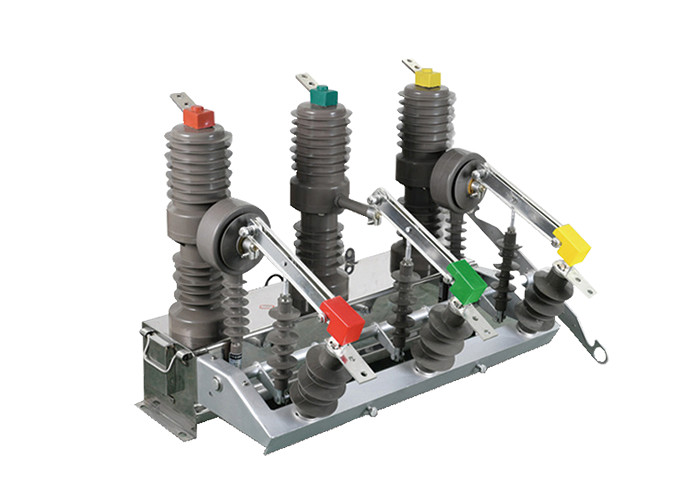

เครื่องตัดวงจรไฟฟ้าที่มีพลังงานสูง เครื่องตัดวงจรแบบมือ/อัตโนมัติด้วยระยะสแตนเลส
คําอธิบายสินค้า:
เครื่องตัดไฟฟ้า ZW32-12 เป็นอุปกรณ์กระจายไฟฟ้ากลางแจ้งที่มีแรงดัน 12kV และความถี่ AC สามเฟส 50Hzเป็นหลักที่ใช้สําหรับการทําลายและปิดกระแสของภาระ, กระแสความอ้วนและกระแสวงจรสั้นในระบบอิเล็กทรอนิกส์ เหมาะสําหรับการป้องกันและควบคุมในสับสเตชั่นและระบบกระจายของอุตสาหกรรมและเหมืองแร่รวมถึงการดําเนินงานบ่อยในเครือไฟฟ้าชนบทสามารถใช้เป็นสวิทช์ส่วนสําหรับการทํางานของเครือข่ายไฟฟ้าได้ หลังจากติดตั้งตัวควบคุมแล้ว สามารถทําให้เครือข่ายกระจายไฟฟ้าเป็นระบบอัตโนมัติได้
การใช้งาน:
1.บริษัทอุตสาหกรรมและเหมืองแร่: เครื่องตัดส่วนไฟฟ้า ZW32-12 ใช้ในระบบกระจายของบริษัทอุตสาหกรรมและเหมืองแร่เพื่อปกป้องมอเตอร์, เครื่องแปลง, เครื่องปรับปรุงไฟฟ้าและอุปกรณ์ไฟฟ้าอื่น ๆ จากการกระจายไฟเกินและวงจรสั้นมันช่วยรักษาความมั่นคงและความปลอดภัยของการจําหน่ายพลังงานในอุปกรณ์เหล่านี้
2อาคารพาณิชย์: เครื่องตัดไฟฟ้ายังใช้ในอาคารพาณิชย์เพื่อการกระจายและป้องกันพลังงานการป้องกันความเสียหายของอุปกรณ์และลดเวลาหยุดทํางานให้น้อยที่สุด.
3.อุตสาหกรรมน้ํามันและก๊าซ: เครื่องตัดส่วนไฟฟ้าถูกใช้ในอุตสาหกรรมน้ํามันและก๊าซเพื่อคุ้มครองอุปกรณ์ไฟฟ้าในโรงชําระน้ํามัน, ท่อหลอด และแพลตฟอร์มในทะเลรับประกันการทํางานอย่างปลอดภัยในสภาพแวดล้อมอันตราย และป้องกันจากความผิดพลาดไฟฟ้า.
4ระบบพลังงานที่เกิดจากแหล่งพลังงานที่เกิดจากพลังงานที่เกิดจากแหล่งพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังงานที่เกิดจากพลังแสงอาทิตย์และฟาร์มพลังลมมันให้ความคุ้มกันและควบคุมการกระจายไฟฟ้าที่ผลิตจากแหล่งที่สามารถปรับปรุงได้การประกันการทํางานของระบบที่มีประสิทธิภาพและน่าเชื่อถือ
ลักษณะ:
1เครื่องตัดวงจรระบายความแรงสูง: ใช้เทคโนโลยีดับวงจรระบายความแรง และมีประสิทธิภาพในการตัดวงจรที่ดีและมีความสามารถในการดับวงจรแรงกระแสความแรงเกินและกระแสไฟฟ้าสั้น
2การออกแบบภายนอก: เหมาะสําหรับสภาพแวดล้อมภายนอกและมีความทนทานต่อสภาพอากาศและผลงานการป้องกันที่ดี ทําให้มันสามารถทํางานได้ปกติภายใต้สภาพอากาศที่ยากลําบากต่างๆ
3.ความดันและความถี่ระดับ: เหมาะสําหรับระบบกระจายไฟฟ้าที่มีความดันระดับ 12kV และความถี่ AC สามเฟส 50Hz ตอบสนองความต้องการพลังงานที่เกี่ยวข้อง
4.การป้องกันและการควบคุมฟังก์ชัน: ใช้เป็นหลักในการป้องกันและควบคุมภาระในสับสเตชั่นและระบบกระจายอุตสาหกรรมและเหมืองแร่สามารถป้องกันการทํางานที่ปลอดภัยของอุปกรณ์และระบบพลังงานได้อย่างมีประสิทธิภาพ.
5การใช้ในเครือไฟฟ้าชนบท: เนื่องจากการดําเนินงานบ่อยในเครือไฟฟ้าชนบทเครื่องตัดวงจรนี้ถูกใช้อย่างแพร่หลาย และสามารถใช้เป็นสวิตช์ส่วน และสําหรับระบบอัตโนมัติเครือข่ายกระจายไฟฟ้าในเครือไฟฟ้าชนบท.
โครงสร้าง:
สวิทช์ตัดภาระประกอบด้วยเสา, ฐานและการแขวนสําหรับการติดตั้ง, การติดตั้งและการยก
1.สวิตช์สับเปลี่ยนแรงดันสูงเสา พร้อมกับสับเปลี่ยนระยะว่างมีผลการสับเปลี่ยนที่มั่นคงและน่าเชื่อถือ ไม่มีความเสี่ยงในการจุดไฟและระเบิด ความปลอดภัย ไม่ต้องบํารุงรักษา ขนาดเล็กน้ําหนักเบาและอายุการใช้งานยาวเป็นต้น
ลักษณะ
2สวิตช์หยุดความอ้วนถูกปิดโดยเต็มที่, ด้วยความแน่นที่ดี, กันความชื้นและ dehumidifying. มันเหมาะสําหรับการใช้ในโซนร้อนและชื้น.
3การปิดและเปิดสวิตช์หยุดความจุสามารถทํางานด้วยมือหรือไฟฟ้าหรือทางไกล
4กลไกการทํางานเป็นเรื่องใหม่, ง่าย, น่าเชื่อถือ, ขนาดเล็ก, อายุการใช้งานทางกลสูงถึง 10,000 ครั้ง, มอเตอร์ที่เก็บพลังงานเป็นมอเตอร์แม่เหล็กถาวรระดับความกระตุ้นคือ -220V-110V-48V-24V ซึ่งสามารถเลือก.
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | |||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | |||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | ||||||||
| การทดสอบในที่เปียก | 34 | |||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | |||||||||||
| 4 | ปัจจุบัน | A | 630 | |||||||||
| 5 | ค่าน้ําความมั่นคงทางความร้อน (มูลค่าจริง) | kA | 20 | |||||||||
| 6 | ค่าเฉพาะการตัดวงจรสั้น (ค่าจริง) | 25 | ||||||||||
| 7 | ระยะเวลาความมั่นคงทางอุณหภูมิ | s | 4 | |||||||||
| 8 | ปัจจุบันการปิดวงจรสั้น (Peak) | kA | 63 | |||||||||
| 9 | ปัจจุบันความมั่นคงแบบไดนามิกระดับ (ยอด) | |||||||||||
| 10 | อายุการใช้งานกล | ครั้ง | 10000 | |||||||||
| 11 | ปริมาณการเปิด | 1000 | ||||||||||
| 12 | อุณหภูมิอากาศรอบตัว | อุณหภูมิสูงสุด | °C | -55 | ||||||||
| อุณหภูมิต่ําสุด | +60 | |||||||||||
| ความแตกต่างของอุณหภูมิวันสูงสุด | K | ≤ 25 | ||||||||||
| 13 | ความสูง | m | ≤ 2500 | |||||||||
| 14 | ความชื้น | อุณหภูมิเฉลี่ยรายวัน | % | ≤ 95 | ||||||||
| อุณหภูมิเฉลี่ยรายเดือน | ≤ 90 | |||||||||||
| 15 | ความสามารถต่อต้านแผ่นดินไหว | การเร่งขันแนวราบ | g | 0.25 | ||||||||
| ความเร่งตั้งบนพื้น | 0.125 | |||||||||||
| ปัจจัยความปลอดภัย | / | 1.67 | ||||||||||
| 16 | ความเร็วลม | m/s | ≤ 35 | |||||||||
| 17 | ความหนาของน้ําแข็ง | mm | ≤20 | |||||||||
