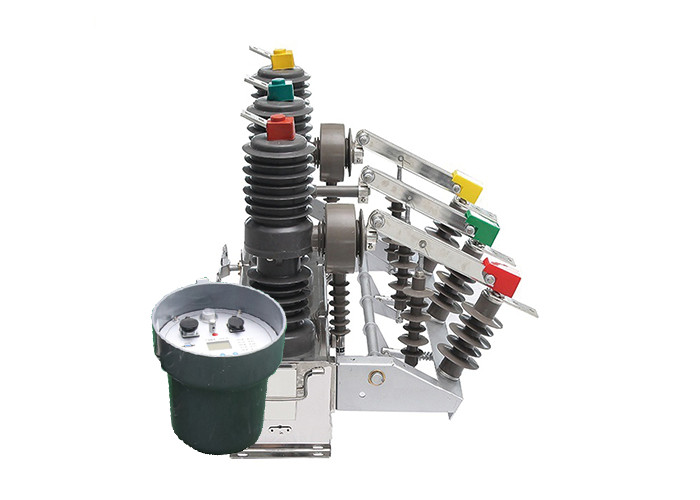

เครื่องตัดวงจรไฟฟ้าประสิทธิภาพสูง พร้อมเครื่องควบคุมที่ฉลาด ZW32 Series Vacuum Circuit Breaker
คําอธิบายสินค้า:
เครื่องตัดวงจรระบายความแรงสูงภายนอกนี้คือความแรงดันที่ระบุของอุปกรณ์กระจายระบายความแรงภายนอก AC 50HZ สามเฟส ความแรงดันที่ระบุคือ 630A ~ 1250A ความแรงดันที่ระบุคือ 20kAโดยเฉพาะการใช้กระแสไฟฟ้า, overcorrect และ short current ที่ใช้ระบบไฟฟ้าปิดและเปิดใกล้
มันเหมาะสําหรับอุตสาหกรรมและเหมืองแร่ตั้งบริษัทในขณะที่เป้าหมายของมันคือการปกป้องและควบคุมระบบและง่ายที่จะเหมาะสมกับชนบทและบางที่ทํางานบ่อย
การแนะนําเครื่องควบคุม:
1การสื่อสารที่ก้าวหน้าและการติดตามทางไกล: เครื่องตัดวงจรระยะว่าง ZW32-12 มีอินเตอร์เฟซการสื่อสาร 485/232 ทําให้สามารถบูรณาการเข้ากับระบบการติดตามได้อย่างต่อเนื่องมันยังสามารถเชื่อมต่อผ่านไฟเบอร์ออปติก หรือสื่อสารไร้สายสําหรับการติดตามทางไกล. ทําให้สามารถติดตามสถานะ, ผลงาน และสภาพความผิดพลาดของเครื่องตัดวงจรได้ในเวลาจริง ทําให้การบํารุงรักษาอย่างระวังและแก้ไขปัญหาได้อย่างมีประสิทธิภาพ
2.ฟังก์ชันเร่งหลังจากปิดใหม่: ในกรณีที่เกิดความผิดพลาดถาวร เครื่องตัดวงจร ZW32-12 มีฟังก์ชันเร่งอัตโนมัตินั่นหมายความว่าถ้าความผิดพลาดยังคงหลังจากปิดใหม่, เครื่องตัดวงจรจะทํางานโดยอัตโนมัติ ด้วยความเร็วที่เพิ่มขึ้น, ให้การคุ้มครองที่เพิ่มเติมจากความผิดพลาดต่อเนื่องและลดความเสียหายที่เป็นไปได้ต่อระบบให้น้อยที่สุด
3.เวลาชะลอการปิดใหม่ที่ปรับได้: เครื่องตัดวงจร ZW32-12 สามารถปรับเวลาชะลอการปิดใหม่ได้คุณสมบัตินี้ให้ความยืดหยุ่นในการตั้งค่าการทํางานปิดใหม่โดยใช้ความต้องการเฉพาะเจาะจงของระบบพลังงาน. มันสามารถปรับแต่งเพื่อปรับปรุงการตอบสนองของระบบกับกรณีผิดพลาดที่แตกต่างกันและปรับปรุงความน่าเชื่อถือของระบบโดยรวม
4.การออกแบบป้องกันการทํางานผิดและการทํางานป้องกันการกระโดด: เครื่องตัดวงจร ZW32-12 มีการออกแบบป้องกันการทํางานผิดสําหรับวงจรปิดกระโดดการออกแบบนี้ป้องกันการปิดโดยบังเอิญหรือไม่ตั้งใจของเครื่องตัดวงจรนอกจากนี้ มันยังมีฟังก์ชันป้องกันการกระโดด ซึ่งทําให้เครื่องตัดวงจรยังคงอยู่ในตําแหน่งปิดที่มั่นคง ลดความเสี่ยงของการกระโดดทันทีเนื่องจากปัจจัยภายนอก
5การแยกแยกความผิดพลาดด้วยกระแสไฟฟ้าระดับศูนย์: เครื่องตัดวงจร ZW32-12 มีความสามารถในการแยกระหว่างความผิดพลาดในโซนและนอกโซน โดยใช้การวิเคราะห์กระแสไฟฟ้าระดับศูนย์ทําให้การแยกแยกความผิดพลาดได้ถูกต้อง, ทําให้การแยกความผิดพลาดเร็วและแม่นยําขึ้นและลดลงความกระทบต่อระบบพลังงาน
6.สวิทช์รีโมทคอนโทรลเพื่อป้องกันการทํางานผิดปกติ: เครื่องตัดวงจร ZW32-12 มีสวิทช์รีโมทคอนโทรลที่มีการออกแบบเฉพาะเจาะจงเพื่อป้องกันการทํางานผิดปกติคุณสมบัตินี้ทําให้การทํางานทางไกลสามารถดําเนินการได้อย่างปลอดภัย และลดความเสี่ยงของการกระแทกโดยอุบัติเหตุหรือการกระทําที่ไม่ตั้งใจ.
ลักษณะ:
1.ความแรงดันและกระแสไฟฟ้า: เครื่องตัดวงจรนี้ถูกออกแบบมาสําหรับระบบ AC สามเฟสที่มีความแรงดันที่เหมาะสําหรับอุปกรณ์กระจายกลางแจ้งมันทํางานที่ความถี่ 50Hz และมีระยะเวลาปัจจุบันที่ระดับจาก 630A ถึง 1250Aความถี่สูงขึ้นนี้ทําให้มันเหมาะสําหรับการใช้งานที่เกี่ยวข้องกับภาระพลังงานที่สูงขึ้น
2ความสามารถในการตัดวงจรสั้น: เครื่องตัดวงจรมีอัตราการตัดวงจรสั้นสูง 20kA นั่นหมายความว่ามันสามารถตัดและจัดการกับกระแสไฟฟ้าที่ผิดพลาดได้อย่างมีประสิทธิภาพสูงถึง 20,000 แอมเปอร์ให้ความคุ้มกันอย่างน่าเชื่อถือต่อการตัดสายสั้น และจํากัดความเสียหายต่อระบบไฟฟ้า.
3การป้องกันและควบคุมระบบ: เป้าหมายหลักของเครื่องตัดวงจรนี้ คือการป้องกันและควบคุมระบบไฟฟ้ามันถูกออกแบบมาเพื่อหยุดการไหลของกระแสในขณะที่ overcurrent สภาพโดยการตัดกระแสไฟฟ้า ช่วยป้องกันความเสียหายของอุปกรณ์และรับประกันความปลอดภัยของระบบ
4การใช้งานภายนอก: เครื่องตัดวงจรนี้ถูกออกแบบมาโดยเฉพาะสําหรับการใช้งานภายนอก ทําให้มันเหมาะสําหรับการใช้งานในระบบกระจายน้ําภายนอกที่หลากหลายการ สร้าง ที่ แข็งแกร่ง และ หน่วย ป้องกัน ทํา ให้ มัน ทน กับ ปัจจัย สิ่งแวดล้อม เช่น สภาพ อากาศ, ฝุ่นและความชื้น
5การประยุกต์ใช้ในอุตสาหกรรมและการทําเหมืองแร่: เครื่องตัดวงจรเหมาะสําหรับสถานที่อุตสาหกรรมและการทําเหมืองแร่ที่การกระจายพลังงานที่น่าเชื่อถือและมีประสิทธิภาพเป็นสิ่งสําคัญความสามารถในการใช้ไฟฟ้าที่สูงและการออกแบบที่แข็งแกร่งทําให้มันเหมาะสําหรับการจัดการความต้องการพลังงานของเครื่องจักรและอุปกรณ์หนักที่พบทั่วไปในอุตสาหกรรมและการทําเหมือง.
6สภาพแวดล้อมการทํางานในชนบทและบ่อย: เครื่องตัดวงจรสามารถติดตั้งและใช้งานได้ง่าย ทําให้มันเหมาะสําหรับพื้นที่ชนบทและสถานที่ที่ต้องการการใช้งานบ่อยการออกแบบที่สะดวกต่อผู้ใช้ และการทํางานที่น่าเชื่อถือ ทําให้การทํางานและการบํารุงรักษาได้เรียบร้อย แม้กระทั่งในสภาพแวดล้อมที่ท้าทาย.
สภาพ:
1ความสูงไม่เกิน 2000 เมตร
2อุณหภูมิอากาศภายใน: -45 ° C ~ + 40 ° C ความแตกต่างของอุณหภูมิประจําวัน: 25 ° C
3ความเร็วลมไม่เกิน 35 m / s
4ไม่มีจุดที่น่าเผาไหม้, ระเบิด อันตราย การกัดกรองทางเคมีและสั่นแรง
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ระดับการปิดความแตก | ความถี่ในการทํางาน(การทดสอบแบบแห้ง/การทดสอบแบบเปียก) | 48 | |||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | |||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | ||||||||
| การทดสอบในที่เปียก | 34 | |||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | |||||||||||
| 4 | ปัจจุบัน | A | 630 | |||||||||
| 5 | ค่าน้ําความมั่นคงทางความร้อน (มูลค่าจริง) | kA | 20 | |||||||||
| 6 | ค่าเฉพาะการตัดวงจรสั้น (ค่าจริง) | 25 | ||||||||||
| 7 | ระยะเวลาความมั่นคงทางอุณหภูมิ | s | 4 | |||||||||
| 8 | ปัจจุบันการปิดวงจรสั้น (Peak) | kA | 63 | |||||||||
| 9 | ปัจจุบันความมั่นคงแบบไดนามิกระดับ (ยอด) | |||||||||||
| 10 | อายุการใช้งานกล | ครั้ง | 10000 | |||||||||
| 11 | ปริมาณการเปิด | 1000 | ||||||||||
| 12 | อุณหภูมิอากาศรอบตัว | อุณหภูมิสูงสุด | °C | -55 | ||||||||
| อุณหภูมิต่ําสุด | +60 | |||||||||||
| ความแตกต่างของอุณหภูมิวันสูงสุด | K | ≤ 25 | ||||||||||
| 13 | ความสูง | m | ≤ 2500 | |||||||||
| 14 | ความชื้น | อุณหภูมิเฉลี่ยรายวัน | % | ≤ 95 | ||||||||
| อุณหภูมิเฉลี่ยรายเดือน | ≤ 90 | |||||||||||
| 15 | ความสามารถต่อต้านแผ่นดินไหว | การเร่งขันแนวราบ | g | 0.25 | ||||||||
| ความเร่งตั้งบนพื้น | 0.125 | |||||||||||
| ปัจจัยความปลอดภัย | / | 1.67 | ||||||||||
| 16 | ความเร็วลม | m/s | ≤ 35 | |||||||||
| 17 | ความหนาของน้ําแข็ง | mm | ≤20 | |||||||||
