เครื่องตัดไฟฟ้า 180 กิโลกรัม มือโดยอัตโนมัติ มาตรฐาน GB1984-2003 พร้อมเครื่องควบคุมสมาร์ทสําหรับระบบกระจาย
คําอธิบายสินค้า:

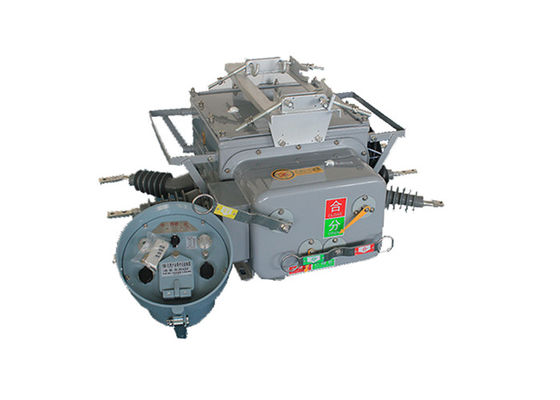

ZW20-12(F) เครื่องตัดวงจรสูบแอกเป็น AC 50Hz ระบบสวิทช์ HV นอกสามเฟส ใช้เป็นหลักสําหรับเครือข่ายการกระจายไฟฟ้ากลางแจ้ง 10 kV ในชนบทและเมืองกระแสการอุดหนุน, การตัดสายไฟฟ้าสั้น และสถานที่อื่น ๆ ที่คล้ายกัน
โครงสร้างทั้งหมดของมันคือชนิดกล่องสามเฟสทั่วไป ซึ่งประกอบด้วยกลไกการทํางาน, วงจรนําไฟ, ระบบกันหนาว, เอกสารประปาและเปลือก.
และมันกําลังสนับสนุนเทอร์มิเนลทางไกลที่สมบูรณ์แบบที่เกี่ยวข้อง เพื่อตอบสนองความต้องการของแอปพลิเคชั่นของระบบอัตโนมัติการจําหน่าย
ลักษณะของเครื่องควบคุม:
1.ตัวเลือกการสื่อสารหลายตัว: เครื่องตัดวงจร ZW20-12 ให้ตัวเลือกการสื่อสารที่ยืดหยุ่น, รวมถึงอินเตอร์เฟซการสื่อสาร 485/232 สําหรับการติดตามและควบคุมท้องถิ่นมันยังสามารถรองรับการติดตามระยะไกลผ่านไฟเบอร์ออปติกส์หรือการสื่อสารไร้สาย, การให้บริการทางการเชื่อมต่อหลากหลายเพื่อตอบสนองความต้องการระบบที่แตกต่างกัน
2.อัตโนมัติเร่งในการออกเดินทาง: ในกรณีที่เกิดความผิดพลาดถาวร เครื่องตัดวงจรจะเร่งโดยอัตโนมัติในการออกเดินทาง คุณสมบัตินี้ช่วยให้แน่ใจว่าการตอบสนองอย่างรวดเร็วและน่าเชื่อถือต่อสถานการณ์ความผิดพลาดลดความเสียหายที่เกิดขึ้นกับระบบไฟฟ้าให้น้อยที่สุด และเพิ่มความปลอดภัยของระบบโดยรวม.
3.รีโมทคอนโทรลและการปิดมือใหม่ด้วยการเร่งในการเดินทาง: เครื่องตัดวงจร ZW20-12 รองรับการทํางานรีโมทคอนโทรลและการปิดมือใหม่ในกรณีที่สายถูกซ่อมแซมและพลังงานถูกฟื้นฟู แต่สวิทช์มีดการกดดินถูกทิ้งไว้ในที่โดยบังเอิญ, เครื่องตัดวงจรเร่งถึงการออก, ให้มาตรการความปลอดภัยเพิ่มเติมเพื่อป้องกันอันตรายที่เป็นไปได้
4ระยะเวลาการปิดซ้ําที่ปรับได้: ระยะเวลาการปิดซ้ําสามารถปรับได้สําหรับทั้งหมดสามการพยายามปิดซ้ําคุณลักษณะที่ปรับได้นี้ทําให้การปรับเวลาการปิดใหม่ได้ดีขึ้นโดยใช้ความต้องการระบบเฉพาะเจาะจง, ปรับปรุงการประสานงานกับอุปกรณ์ป้องกันอื่น ๆ และเพิ่มความน่าเชื่อถือของระบบ
5.ฟังก์ชันต้านการปิดและป้องกันการทํางานผิด: วงจรการเปิด / ปิดใหม่ของเครื่องตัดวงจร ZW20-12 ได้ถูกออกแบบเพื่อป้องกันการทํางานผิดมันรวมกลไกและการป้องกันเพื่อลดความเสี่ยงของการปิดใหม่โดยไม่ตั้งใจ, รับประกันว่าเครื่องตัดวงจรทํางานได้เพียงในเวลาที่กําหนด และหลีกเลี่ยงกรณีที่อาจเป็นอันตราย
6การจําแนกความผิดพลาดด้วยกระแสไฟฟ้าระดับศูนย์: เครื่องตัดวงจรใช้การวิเคราะห์กระแสไฟฟ้าระดับศูนย์เพื่อจําแนกความผิดพลาดที่เกิดขึ้นภายในและภายนอกโซนที่คุ้มครองความสามารถนี้ช่วยหาและระบุความผิดพลาดให้ถูกต้อง, ทําให้การแยกความผิดพลาดได้อย่างมีประสิทธิภาพ และลดเวลาหยุดทํางานในระบบไฟฟ้า
7การออกแบบเพื่อป้องกันการทํางานผิดของรีโมทคอนโทรล: คุณสมบัติการทํางานผิดของรีโมทคอนโทรล / การปิดใหม่ของเครื่องตัดวงจรถูกออกแบบเพื่อป้องกันการทํางานผิดมีมาตรการและมาตรการป้องกันเฉพาะเจาะจงที่นําไปใช้ เพื่อลดความเสี่ยงจากการกระแทกหรือปิดตัวใหม่โดยไม่ตั้งใจที่เกิดจากปัจจัยภายนอกให้น้อยที่สุด, รับประกันฟังก์ชันการควบคุมทางไกลที่น่าเชื่อถือและแม่นยํา
ลักษณะ:
1.เทคโนโลยีการสับเปลี่ยนระยะว่าง: เครื่องตัดวงจร ZW20-12 ใช้เครื่องสับเปลี่ยนระยะว่างเป็นสื่อดับวงจรเครื่อง ติด ติด วัคูม มี ประสิทธิภาพ มาก ในการ ติด ติด อาร์ค และ ให้ ความ แข็งแรง ดีเอเล็คทริก ที่ ดีเยี่ยม, รับประกันการตัดความเชื่อถือของกระแสไฟฟ้าแรงสูง
2การใช้งานภายนอก: เครื่องตัดวงจรนี้ถูกออกแบบโดยเฉพาะสําหรับการติดตั้งภายนอก ทําให้เหมาะสําหรับการใช้ในสถานีย่อย, เครือข่ายการกระจาย และระบบไฟฟ้าภายนอกอื่น ๆมันถูกสร้างให้ทนต่อสภาพแวดล้อมที่รุนแรงรวมถึงความแตกต่างของอุณหภูมิ ความชื้น และการเผชิญกับฝุ่น ฝน และรังสี UV
3.ความดันสูง: เครื่องตัดวงจร ZW20-12 ได้ถูกออกแบบมาสําหรับการใช้งานความดันสูง, ด้วยความดันสูง 12 กิโลโวลต์ (kV).มันสามารถจัดการกับระบบไฟฟ้าที่ทํางานในระดับความดันนี้.
4.การออกแบบที่คอมแพคต์: เครื่องตัดวงจรมีการออกแบบที่คอมแพคต์ ทําให้การติดตั้งและการบูรณาการในเครื่องสลับภายนอกหรือระบบสับสเตชั่นง่ายขึ้นขนาดที่คอมแพคต์ยังช่วยประหยัดพื้นที่และการใช้งานพื้นที่ติดตั้งที่มีให้ได้อย่างมีประสิทธิภาพ.
5การทํางานที่น่าเชื่อถือ: เครื่องตัดวงจร ZW20-12 ถูกออกแบบมาเพื่อการทํางานที่น่าเชื่อถือและกลไกที่ทันสมัยเพื่อให้การทํางานเปลี่ยนที่มั่นคงและมีประสิทธิภาพ, ลดความเสี่ยงของความผิดพลาดหรือความล้มเหลวให้น้อยที่สุด
6คุณสมบัติความปลอดภัย: เครื่องตัดวงจรมีสิ่งประกอบความปลอดภัยเพื่อเพิ่มความปลอดภัยของผู้ใช้งานและระบบตัวชี้วัดทางกลและไฟฟ้าเพื่อให้ข้อมูลสถานะ, และชาร์ตความปลอดภัยเพื่อป้องกันการสัมผัสโดยอุบัติเหตุกับส่วนที่ใช้ไฟ
7การควบคุมและติดตามทางไกล: บางรุ่นของเครื่องตัดวงจร ZW20-12 อาจรองรับการควบคุมและติดตามทางไกลนี้ทําให้การทํางานและการติดตามที่สะดวกสบายของเครื่องตัดวงจรจากห้องควบคุมกลางหรือผ่านการควบคุมการตรวจสอบและการเก็บข้อมูล (SCADA) ระบบการปรับปรุงการจัดการและการบํารุงรักษาระบบ
การใช้งาน
1สถานีย่อย: เครื่องตัดวงจร ZW20-12 มักถูกใช้ในสถานีย่อยกลางแจ้งเป็นส่วนหนึ่งของระบบกระจายแหล่งหลักใช้ในการป้องกันและควบคุมอุปกรณ์ไฟฟ้า เช่น เครื่องแปลง, เครื่องผลิตไฟฟ้า และบัสบาร์
2.เครือข่ายกระจายไฟฟ้า: เครื่องตัดวงจรนี้เหมาะสําหรับเครือข่ายกระจายไฟฟ้ากลางแจ้งที่พลังงานความดันสูงถูกกระจายไปยังหลายสถานที่มันช่วยให้การดําเนินงานที่น่าเชื่อถือและปลอดภัย โดยการตัดกระแสความผิดพลาดและแยกส่วนที่ผิดปกติของเครือข่าย.
3สถานที่อุตสาหกรรม: เครื่องตัดวงจร ZW20-12 ใช้ในระบบความดันสูงภายนอกที่พบในสถานที่อุตสาหกรรม เช่น โรงงาน, โรงงานผลิต, และการดําเนินงานเหมืองแร่มันให้ความคุ้มกันอุปกรณ์ไฟฟ้าที่สําคัญ และรับประกันความต่อเนื่องของการจําหน่ายพลังงาน.
4อุปกรณ์พลังงานที่เกิดใหม่: ในอุปกรณ์พลังงานที่เกิดใหม่ภายนอก เช่น โรงไฟฟ้าลมหรือโรงไฟฟ้าพลังแสงอาทิตย์เครื่องตัดวงจร ZW20-12 ใช้ในการปกป้องโครงสร้างพื้นฐานไฟฟ้าและเปลี่ยนพลังงานที่ผลิตจากแหล่งที่สามารถปรับปรุงได้.
5รถไฟ: เครื่องตัดวงจรนี้ถูกใช้ในระบบความดันสูงภายนอกที่เกี่ยวข้องกับการไฟฟ้าไฟฟ้าทางรถไฟฟ้ารวมถึงระบบสายไฟฟ้าชั้นบนและสถานียางยางยาง.
6อุตสาหกรรมน้ํามันและก๊าซ: เครื่องตัดวงจร ZW20-12 ได้พบการใช้งานในระบบความดันสูงภายนอกในอุตสาหกรรมน้ํามันและก๊าซใช้ในการปกป้องอุปกรณ์ไฟฟ้าและควบคุมการกระจายพลังงานในแพลตฟอร์มในทะเล, โรงแปรรูป และสถานีสูบน้ํา
7โครงการพื้นฐาน: เครื่องตัดวงจร ZW20-12 เหมาะสําหรับโครงการพื้นฐานกลางแจ้งต่างๆ เช่น สนามบิน ท่าเรือ และสายส่งไฟฟ้ามันมีบทบาทสําคัญในการปกป้องโครงสร้างพื้นฐานที่สําคัญ และการรับรองการจําหน่ายไฟฟ้าอย่างต่อเนื่อง.
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | ||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | ||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | ||||||||||
| 4 | ปัจจุบัน | A | 630, 1250 | ||||||||
| 5 | ไฟฟ้าตัดวงจรสั้น | kA | 16, 20, 25 | ||||||||
| 6 | ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 30 | ||||||||
| 7 | อัตราการต่อรองกระแสไฟฟ้าระยะสั้น | kA | 16, 20, 25 | ||||||||
| 8 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 9 | ปริมาณการปิดวงจรสั้น (ยอด) | kA | 40, 50, 63 | ||||||||
| 10 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | kA | 40, 50, 63 | ||||||||
| 11 | อายุการใช้งานของเครื่องกล | ครั้ง | มากกว่า 1000 | ||||||||
| 12 | กระแสไฟฟ้าระดับเปิด | 10000 | |||||||||
| 13 | น้ําหนักสะสม | กก | 180 | ||||||||
ปริมาตรเทคนิคของเครื่องควบคุม:
| เลขลําดับ | ปริมาตร | ข้อมูล | ||||||||
| 1 | ความแรงกดไฟเข้า Woking | AC220V | ||||||||
| 2 | ความถี่ในการทํางาน input | 50Hz | ||||||||
| 3 | ระยะความสับสนของความกระชับกําลังที่อนุญาตสําหรับความกระชับกําลังเข้า | ± 20% | ||||||||
| 4 | การใช้พลังงานทั้งหมดของอุปกรณ์ | < 10W | ||||||||
| 5 | ค่าตัวอย่างของปัจจุบันระยะเข้า | 60-600A | ||||||||
| 6 | ขั้นต่ําการทํางานความดันต่ํา | 10-140 วอลต์ | ||||||||
| 7 | ความผิดพลาดในการเก็บตัวอย่างที่อนุญาตสําหรับค่าการใส่พลังงาน | ± 5% | ||||||||
| 8 | ค่าเวลาการชะลอการป้องกันความเร็วเกิน | 0.1-0.3s | ||||||||
| 9 | ค่าตั้งค่าสําหรับกระแสไฟฟ้าลําดับศูนย์ | 0.2-6A | ||||||||
| 10 | ระยะเวลาการล่าช้าในการดําเนินการติดดิน | 0-1200s | ||||||||
