เครื่องตัดวงจร Vcb ความดันสูง 3 ขั้นตอน AC 50Hz นอก

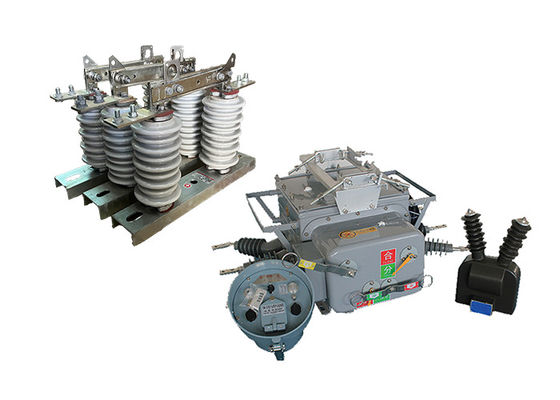

อัตโนมัติ Recloser Electrical Sectionlizer ZW20-12 ((F) เครื่องตัดวงจรว่างด้วย GW9 Outdoor Group Disconnect Switches

คําอธิบายสินค้า:

ZW20-12(F) เครื่องตัดวงจรระยะว่างเป็น AC สามเฟส 50Hz เครื่องสลับ HV ภายนอก ใช้เป็นหลักสําหรับเครือข่ายการกระจายไฟฟ้าภายนอกในชนบทและเมือง 10 kV เป็นกระแสไฟฟ้าแบบแยกและรวมกันกระแสการอุดหนุน, การตัดสายไฟฟ้าสั้น และสถานที่อื่น ๆ ที่คล้ายกัน

โครงสร้างทั้งหมดของมันเป็นชนิดกล่องสามเฟสทั่วไป ซึ่งประกอบด้วยกลไกการทํางาน, วงจรนํา, ระบบกันหนาว, เคลือบประกอบและเปลือก

และมันกําลังสนับสนุนเทอร์มิเนลทางไกลที่สมบูรณ์แบบที่เกี่ยวข้อง เพื่อตอบสนองความต้องการของแอปพลิเคชั่นของระบบอัตโนมัติการจําหน่าย

· ZW20-12 (Z) Outdoor Intelligent High Voltage AC True Air Breaker พร้อมฟังก์ชันข้อความสั้น GSM

· รวมกับเครื่องควบคุมสวิทช์แยก ZW20-12 (F)

สวิตช์ตัดต่อภายนอก GW9-10 เป็นอุปกรณ์พกพาประเภทหนึ่งที่ใช้ในการแยกและเชื่อมต่อสายไฟฟ้าเพื่อการบํารุงรักษา การซ่อมแซม หรืออุปกรณ์ฉุกเฉินมันเป็นเครื่องมือที่สามารถใช้ได้ในหลาย ๆ การใช้งานรวมถึงสายการกระจายอากาศ สถานไฟฟ้าย่อย และอุตสาหกรรม

สวิตช์ตัดต่อภายนอกถูกออกแบบให้ใช้โดยคนเดียว ทําให้มันง่ายในการใช้งานและการเคลื่อนไหวที่สามารถขยายไปถึงอุปกรณ์ไฟฟ้า, และชุดของเครื่องติดตั้งที่เปลี่ยนกันได้ ซึ่งทําให้ผู้ใช้สามารถทําหน้าที่ต่างๆ เช่น เปิดปิดสวิทช์ และสายเชื่อมดิน

สวิตช์ตัดต่อภายนอกถูกออกแบบมาเพื่อให้มีการหยุดที่เห็นได้ชัดในวงจรไฟฟ้า ซึ่งช่วยป้องกันจากการสัมผัสโดยบังเอิญกับอุปกรณ์ที่ใช้พลังงานมันถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรง, เช่นลมแรง ฝนและหิมะ ทําให้มันเหมาะสําหรับการใช้ในสภาพแวดล้อมกลางแจ้ง

ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง



ลักษณะของเครื่องควบคุม:

1. ด้วย 485 / 232 อินเตอร์เฟซการสื่อสาร, หรือผ่านไฟเบอร์ออปติก, การติดตามทางไกลไร้สาย; ฟังก์ชันเร่งหลังจากปิดใหม่: เมื่อสวิตช์หนัก

2. ในกรณีความล้มเหลวถาวร การเร่งอัตโนมัติ

3. การควบคุมทางไกล / การปิดมือเพื่อเร่งการเดินทาง, และล็อค recloser: ผู้ใช้ซ่อมสายหลังจากการพลังงาน, หากลืมที่จะถอนสวิทช์การก่อดิน

การกระแทกควรเร่งขึ้น

4. สามเวลาล่าช้าปิดสามารถปรับ;

วงจรปิดกระบวนการใช้การออกแบบการป้องกันการทํางานผิด และมีหน้าที่ป้องกันการกระบวนการ

5.กระแสความรุนแรงแบบไม่มีลําดับสามารถแยกความผิดพลาดในภูมิภาคจากความผิดพลาดนอกภูมิภาค

6สวิทช์รีโมทคอนโทรลถูกออกแบบมาเพื่อป้องกันการทํางานผิดพลาด

ลักษณะ:

1.เทคโนโลยีการสับเปลี่ยนระยะว่าง: เครื่องตัดวงจร ZW20-12 ใช้เครื่องสับเปลี่ยนระยะว่างเป็นสื่อดับวงจรเครื่อง ติด ติด วัคูม มี ประสิทธิภาพ มาก ในการ ติด ติด อาร์ค และ ให้ ความ แข็งแรง ดีเอเล็คทริก ที่ ดีเยี่ยม, รับประกันการตัดความเชื่อถือของกระแสไฟฟ้าแรงสูง

2การใช้งานภายนอก: เครื่องตัดวงจรนี้ถูกออกแบบมาโดยเฉพาะสําหรับการติดตั้งภายนอก ทําให้มันเหมาะสําหรับการใช้ในสถานีย่อย, เครือข่ายกระจายไฟฟ้า และระบบไฟฟ้าภายนอกอื่น ๆมันถูกสร้างให้ทนต่อสภาพแวดล้อมที่รุนแรงรวมถึงความแตกต่างของอุณหภูมิ ความชื้น และการเผชิญกับฝุ่น ฝน และรังสี UV

3.ความดันสูง: เครื่องตัดวงจร ZW20-12 ได้ถูกออกแบบมาสําหรับการใช้งานความดันสูง, ด้วยความดันสูง 12 กิโลโวลต์ (kV).มันสามารถจัดการกับระบบไฟฟ้าที่ทํางานในระดับความดันนี้.

4.การออกแบบที่คอมแพคต์: เครื่องตัดวงจรมีการออกแบบที่คอมแพคต์ ทําให้การติดตั้งและการบูรณาการในเครื่องสลับภายนอกหรือการจัดตั้งสถานีย่อยง่ายขึ้นขนาดที่คอมแพคต์ยังช่วยประหยัดพื้นที่และการใช้งานพื้นที่ติดตั้งที่มีให้ได้อย่างมีประสิทธิภาพ.

5การทํางานที่น่าเชื่อถือ: เครื่องตัดวงจร ZW20-12 ได้ถูกออกแบบมาเพื่อการทํางานที่น่าเชื่อถือและกลไกที่ทันสมัยเพื่อให้การทํางานเปลี่ยนที่มั่นคงและมีประสิทธิภาพ, ลดความเสี่ยงของความผิดพลาดหรือความล้มเหลวให้น้อยที่สุด

6คุณลักษณะความปลอดภัย: เครื่องตัดวงจรมีอุปกรณ์ความปลอดภัยเพื่อเสริมความปลอดภัยของผู้ใช้งานและระบบ ซึ่งอาจรวมถึงกลไกล็อคกันเพื่อป้องกันการทํางานที่ผิดพลาดตัวชี้วัดทางกลและไฟฟ้าเพื่อให้ข้อมูลสถานะ, และชาร์ตความปลอดภัยเพื่อป้องกันการสัมผัสโดยอุบัติเหตุกับส่วนที่ใช้ไฟ




การจัดตั้ง:

ความสัมพันธ์ระหว่าง เครื่องตัดวงจรระยะว่างภายนอกและ เครื่องแยกแยกความแรงสูงภายนอกอยู่ที่บทบาทที่ครบครันในระบบไฟฟ้า:

การตัดวงจร: เครื่องตัดวงจรแบบว่างรับผิดชอบในการตัดวงจรไฟฟ้าระหว่างการทํางานปกติหรือในกรณีที่เกิดความผิดพลาดมันทําหน้าที่เป็นหนทางหลักในการทําลายการไหลของปัจจุบันในทางตรงกันข้าม เครื่องแยกแยกใช้ในการแยกวงจรจากแหล่งพลังงานระหว่างการบํารุงรักษาหรือการซ่อมแซมมันให้ชั้นเพิ่มเติมของความปลอดภัยโดยเปิดวงจรทางกายภาพ.

การประสานงาน: ในระบบไฟฟ้าความดันสูง เครื่องตัดวงจรระยะว่างและเครื่องแยกแยกมักจะประสานงานด้วยกันเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ขณะที่ตัวแยกแยกใช้ในการแยกวงจรด้วยทางกายภาพและให้สัญญาณที่เห็นได้ชัดของการแยก

ความปลอดภัยและการบํารุงรักษา: เครื่องแยกแยกมีบทบาทสําคัญในการรับประกันความปลอดภัยของพนักงานบํารุงรักษา ก่อนที่งานบํารุงรักษาใด ๆ จะสามารถดําเนินการบนอุปกรณ์ไฟฟ้าเครื่องแยกแยกใช้งานเพื่อเปิดวงจรและให้ช่องว่างอากาศที่เห็นได้การตัดวงจรแบบสูญเสียพลังงาน (vacuum circuit breaker) จะป้องกันระบบในระหว่างการทํางานปกติ และในกรณีเกิดความผิดพลาด

การนํามาใช้สวิทช์ตัดต่อภายนอกซีรีส์ GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40073011-outdoor-high-voltage-overhead-disconnect-switch-used-with-electrical-vacuum-circuit-breakers-creamic.html สายไฟฟ้าไฟฟ้าไฟฟ้า

การใช้งาน

1.สับสเตชั่น: เครื่องตัดวงจร ZW20-12 มักจะใช้ในสับสเตชั่นกลางแจ้งเป็นส่วนหนึ่งของระบบกระจายแหล่งหลักใช้ในการป้องกันและควบคุมอุปกรณ์ไฟฟ้า เช่น เครื่องแปลง, เครื่องผลิตไฟฟ้า และบัสบาร์

2.เครือข่ายกระจายไฟฟ้า: เครื่องตัดวงจรนี้เหมาะสําหรับเครือข่ายกระจายไฟฟ้าภายนอกที่พลังงานความดันสูงถูกกระจายไปยังหลายสถานที่มันช่วยให้การดําเนินงานที่น่าเชื่อถือและปลอดภัย โดยการตัดกระแสความผิดพลาดและแยกส่วนที่ผิดปกติของเครือข่าย.

3สถานที่อุตสาหกรรม: เครื่องตัดวงจร ZW20-12 ใช้ในระบบความดันสูงภายนอกที่พบในสถานที่อุตสาหกรรม เช่น โรงงาน, โรงงานผลิต, และการดําเนินงานเหมืองแร่มันให้ความคุ้มกันอุปกรณ์ไฟฟ้าที่สําคัญ และรับประกันความต่อเนื่องของการจําหน่ายพลังงาน.

4อุปกรณ์พลังงานที่เกิดใหม่: ในอุปกรณ์พลังงานที่เกิดใหม่ภายนอก เช่น โรงไฟฟ้าลมหรือโรงไฟฟ้าพลังแสงอาทิตย์เครื่องตัดวงจร ZW20-12 ใช้ในการปกป้องโครงสร้างพื้นฐานไฟฟ้าและเปลี่ยนพลังงานที่ผลิตจากแหล่งที่สามารถปรับปรุงได้.

5รถไฟ: เครื่องตัดวงจรนี้ถูกใช้ในระบบความดันสูงภายนอกที่เกี่ยวข้องกับการไฟฟ้าไฟฟ้าทางรถไฟฟ้ารวมถึงระบบสายไฟฟ้าชั้นบนและสถานียางยางยาง.

6อุตสาหกรรมน้ํามันและก๊าซ: เครื่องตัดวงจร ZW20-12 ได้พบการใช้ในระบบความดันสูงภายนอกในอุตสาหกรรมน้ํามันและก๊าซใช้ในการปกป้องอุปกรณ์ไฟฟ้าและควบคุมการกระจายพลังงานในแพลตฟอร์มในทะเล, โรงแปรรูป และสถานีสูบน้ํา

7โครงการพื้นฐาน: เครื่องตัดวงจร ZW20-12 เหมาะสําหรับโครงการพื้นฐานกลางแจ้งต่างๆ เช่น สนามบิน ท่าเรือ และสายส่งไฟฟ้ามันมีบทบาทสําคัญในการปกป้องโครงสร้างพื้นฐานที่สําคัญ และการรับรองการจําหน่ายไฟฟ้าอย่างต่อเนื่อง.

สภาพ:

1.ความสูง:2000 เมตร

2.อุณหภูมิภายนอก: -30°C~+55°C

อุณหภูมิเฉลี่ยต่อปีสูงสุดคือ 20°C

อุณหภูมิเฉลี่ยวันสูงสุด 30°C

3ความชื้นสัมพัทธ์: 95% ((25 °C)

4ความสามารถทางแผ่นดินไหว: ความเร่งระดับพื้นที่ 0.3g

ความเร่งตั้งบนพื้น 0.15g

ขณะที่ทํางานให้กับคลื่นไซน์สามคลื่น

ปัจจัยความปลอดภัย 167

5ความเข้มข้นของแผ่นดินไหว 7 องศา

6. ความแตกต่างอุณหภูมิวันสูงสุด:25°C

7สถานที่ติดตั้ง: ภายนอก สายฟ้า 10kv จุดกําหนดความรับผิดชอบของผู้ใช้

8.วิธีการก่อดิน: จุดเฉลี่ยไม่สัมผัส, การก่อดินโค้ลกดวงโค้งและการก่อดินแรงต่อต้านต่ํา


ปริมาตรเทคนิค:

ZW20-12 ((F)

GW9-10
