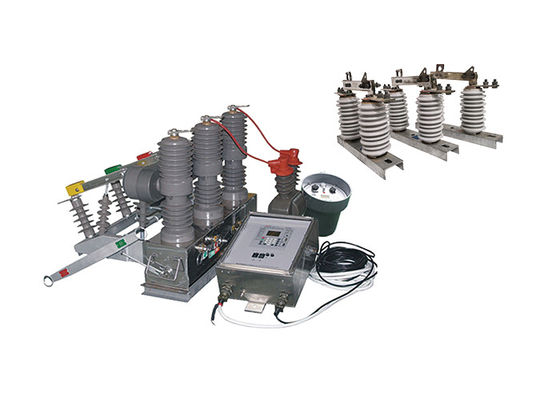

เครื่องตัดไฟฟ้าความดันสูง พร้อมเซนเซอร์ความลําดับศูนย์ที่ตรงกับกระดานกระดาน
คําอธิบายสินค้า:
เครื่องตัดส่วนไฟฟ้า ZW32-12 ได้ถูกออกแบบมาโดยเฉพาะสําหรับสภาพแวดล้อมกลางแจ้งทําให้มันทนต่อสภาพอากาศที่ยากลําบาก เช่น ฝนหนาวและอุณหภูมิที่สูงสุด
มันสามารถทําลายและปิดกระแสแรงฝนได้อย่างมีประสิทธิภาพกระแสแรงฝนเกิน และกระแสวงจรสั้นในระบบอิเล็กทรอนิกส์การประกันความปลอดภัยและการทํางานอย่างถูกต้องของระบบไฟฟ้า.
นอกจากสับสเตชั่นแล้ว เครื่องตัดส่วนไฟฟ้า ZW32-12 ยังมีการใช้งานอย่างกว้างขวางในอุตสาหกรรมและบริษัทเหมืองแร่มันให้ความคุ้มกันและควบคุมที่น่าเชื่อถือในระบบกระจายของอํานวยการเหล่านี้ป้องกันมอเตอร์ โทรฟอร์มัสเตอร์ และอุปกรณ์ไฟฟ้าอื่นๆ จากการกระจายไฟเกินและการตัดวงจรสั้นนี้ส่งผลให้การดําเนินงานในอุตสาหกรรมและการทําเหมืองแร่.
มันถูกออกแบบมาโดยเฉพาะเจาะจงเพื่อจัดการกับการทํางานบ่อยในเครือไฟฟ้าชนบท มันทําหน้าที่เป็นสวิตช์ส่วนหนึ่ง, ยอมให้การแบ่งแยกของเครือไฟฟ้าอย่างมีประสิทธิภาพ เมื่อมีเครื่องควบคุม,มันทําให้ระบบการกระจายไฟฟ้าเป็นระบบอัตโนมัติ ทําให้ระบบไฟฟ้าในชนบทมีความน่าเชื่อถือและมีประสิทธิภาพมากขึ้น
ด้วยการติดตั้งเครื่องควบคุม เครื่องตัดส่วนไฟฟ้า ZW32-12 สามารถบูรณาการเข้ากับการทํางานของเครือข่ายไฟฟ้าได้อย่างต่อเนื่องและอัตโนมัติของเครือข่ายกระจาย, ปรับปรุงผลงานของระบบและอํานวยความสะดวกในการจัดการพลังงานที่มีประสิทธิภาพ
การแนะนําเครื่องควบคุม:
1การสื่อสารที่ก้าวหน้าและการติดตามทางไกล: เครื่องตัดส่วนไฟฟ้า ZW32-12 มีอินเตอร์เฟซการสื่อสาร 485/232 ทําให้สามารถบูรณาการเข้ากับระบบการติดตามได้อย่างต่อเนื่องมันยังสามารถเชื่อมต่อผ่านไฟเบอร์ออปติก หรือสื่อสารไร้สายสําหรับการติดตามทางไกล. ทําให้สามารถติดตามสถานะ, ผลงาน และสภาพความผิดพลาดของเครื่องตัดวงจรได้ในเวลาจริง ทําให้การบํารุงรักษาอย่างระวังและแก้ไขปัญหาได้อย่างมีประสิทธิภาพ
2.ฟังก์ชันเร่งหลังจากปิดใหม่: ในกรณีที่เกิดความผิดพลาดถาวร เครื่องตัดส่วนไฟฟ้า ZW32-12 มีฟังก์ชันเร่งอัตโนมัตินั่นหมายความว่าถ้าความผิดพลาดยังคงหลังจากปิดใหม่, เครื่องตัดวงจรจะทํางานโดยอัตโนมัติ ด้วยความเร็วที่เพิ่มขึ้น, ให้การคุ้มครองที่เพิ่มเติมจากความผิดพลาดต่อเนื่องและลดความเสียหายที่เป็นไปได้ต่อระบบให้น้อยที่สุด
3เวลาชะลอการปิดใหม่ที่ปรับได้: เครื่องตัดส่วนไฟฟ้า ZW32-12 สามารถปรับเวลาชะลอการปิดใหม่ได้คุณสมบัตินี้ให้ความยืดหยุ่นในการตั้งค่าการทํางานปิดใหม่โดยใช้ความต้องการเฉพาะเจาะจงของระบบพลังงาน. มันสามารถปรับแต่งเพื่อปรับปรุงการตอบสนองของระบบกับกรณีผิดพลาดที่แตกต่างกันและปรับปรุงความน่าเชื่อถือของระบบโดยรวม
4การออกแบบป้องกันการทํางานผิดพลาดและการทํางานป้องกันการกระโดด: เครื่องตัดส่วนไฟฟ้า ZW32-12 มีการออกแบบป้องกันการทํางานผิดพลาดสําหรับวงจรปิดกระโดดการออกแบบนี้ป้องกันการปิดโดยบังเอิญหรือไม่ตั้งใจของเครื่องตัดวงจรนอกจากนี้ มันยังมีฟังก์ชันป้องกันการกระโดด ซึ่งทําให้เครื่องตัดวงจรยังคงอยู่ในตําแหน่งปิดที่มั่นคง ลดความเสี่ยงของการกระโดดทันทีเนื่องจากปัจจัยภายนอก
5การแยกแยกความผิดพลาดกับกระแสไฟฟ้าที่ไม่มีลําดับZW32-12 electrical sectionalizer is equipped with the ability to distinguish between in-zone and out-of-zone faults โดยใช้การวิเคราะห์กระแสกระแสไฟฟ้าแบบไม่มีลําดับการแยกแยกความผิดพลาดที่แม่นยํา
6.สวิทช์รีโมทคอนโทรลเพื่อป้องกันการทํางานผิด: เครื่องตัดส่วนไฟฟ้า ZW32-12 มีสวิทช์รีโมทคอนโทรลที่มีการออกแบบเฉพาะเจาะจงเพื่อป้องกันการทํางานผิดคุณสมบัตินี้ทําให้การทํางานทางไกลสามารถดําเนินการได้อย่างปลอดภัย และลดความเสี่ยงของการกระแทกโดยอุบัติเหตุหรือการกระทําที่ไม่ตั้งใจ.
โครงสร้าง:
1เครื่องตัดระยะว่าง: เครื่องตัดระยะว่างเป็นองค์ประกอบหลักของเครื่องตัดวงจรมันคือห้องที่ปิดปิด ซึ่งมีคอนแท็กต์ และใช้แอกสูบเพื่อดับวงจรที่เกิดจากการตัดวงจรเครื่องตัดระยะว่างให้ความน่าเชื่อถือและมีประสิทธิภาพ การทําลายและการสร้างวงจรไฟฟ้า
2อุปกรณ์ทํางาน: อุปกรณ์ทํางานรับผิดชอบในการเปิดและปิดการติดต่อของเครื่องตัดวงจร.และความเชื่อมโยงที่เกี่ยวข้อง3.กลไกการทํางานสามารถเป็นมือหรือเครื่องยนต์ ขึ้นอยู่กับรุ่นเฉพาะของเครื่องตัดวงจร
4พานีลควบคุม: พานีลควบคุมมีอุปกรณ์ควบคุมและติดตามสําหรับเครื่องตัดวงจร. มันรวมถึงสวิทช์ควบคุม, ตัวชี้วัด, และตัวต่อส่งการป้องกัน.พานีลควบคุมอนุญาตให้ควบคุมด้วยมือของเครื่องตัดวงจรรวมถึงการติดตามสถานะและหน้าที่ป้องกันของมัน
5ระบบกันไฟ: ระบบกันไฟของเครื่องตัดวงจรระยะว่าง ZW32-12 รับประกันการกันไฟระหว่างส่วนทํางานและส่วนประกอบที่ติดดินเช่น บุชเกอร์กัน, ป้องกันและรองรับการกันความร้อน เพื่อป้องกันไฟฟ้า arc และรับประกันการทํางานที่ปลอดภัยของเครื่องตัดวงจร
6กล่อง: เครื่องตัดวงจรตั้งอยู่ในกล่อง ที่ให้ความคุ้มกันทางกลและกันสิ่งแวดล้อมเช่นโลหะหรือวัสดุประกอบเพื่อให้มั่นคงและป้องกันจากผลกระทบภายนอก
7หน่วยติดต่อช่วย: เครื่องตัดวงจรสูบสูบ ZW32-12 อาจมีหน่วยติดต่อช่วยสําหรับการควบคุมและสัญญาณช่วย,หรือเชื่อมต่อกับอุปกรณ์อื่นๆ
สภาพ:
1ความเหมาะสมกับความสูงสูง: เครื่องตัดวงจรสูบว่าง ZW32-12 ได้ถูกออกแบบมาเพื่อทํางานอย่างน่าเชื่อถือได้ในความสูงสูงถึง 2000 เมตรมันถูกออกแบบมาโดยเฉพาะเพื่อทนต่อสภาพแวดล้อมที่โดดเด่นที่เกี่ยวข้องกับอุปกรณ์ที่สูง, รับประกันผลงานและความปลอดภัยในสถานที่ดังกล่าว
2ระยะอุณหภูมิที่กว้าง: เครื่องตัดวงจร ZW32-12 สามารถทํางานได้ในระยะอุณหภูมิอากาศที่กว้างจาก -45 °C ถึง +40 °Cมันถูกสร้างขึ้นเพื่อรับมือกับอุณหภูมิที่รุนแรงและยังคงการทํางานของมัน, ให้การคุ้มกันและควบคุมที่น่าเชื่อถือ แม้ในสภาพภูมิอากาศที่ยากลําบาก นอกจากนี้มันถูกออกแบบมาเพื่อรองรับความแตกต่างของอุณหภูมิต่อวันถึง 25 °Cการประกันความเหมาะสมต่อสภาพแวดล้อมอุณหภูมิแบบไดนามิก.
3ความต้านทานลม: ด้วยความเร็วลมที่จํากัดถึง 35 m/s เครื่องตัดวงจร ZW32-12 แสดงความต้านทานลมที่ดีมันสามารถทนต่อลมแรงที่พบทั่วไปในอุปกรณ์ภายนอกต่าง ๆ, รวมถึงสถานีย่อยและระบบกระจายไฟฟ้า คุณสมบัตินี้รับประกันความมั่นคงและความน่าเชื่อถือของการทํางานของเครื่องตัดวงจร แม้ในสภาพลม
4ความทนทานต่อสภาพแวดล้อมที่รุนแรง: เครื่องตัดวงจร ZW32-12 ได้ถูกออกแบบมาเพื่อการติดตั้งในสภาพแวดล้อมที่ว่างจากสารเคมีอันตรายที่เผาไหม้, ระเบิด,และการสั่นสะเทือนอย่างรุนแรงมันถูกสร้างขึ้นจากวัสดุที่ทนทานต่อการกัดกรอง และสามารถทนต่อสภาพที่ท้าทายได้ ทําให้ความยาวนานและผลงานในสถานที่อุตสาหกรรมหรือภายนอกที่รุนแรง
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | |||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | |||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | ||||||||
| การทดสอบในที่เปียก | 34 | |||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | |||||||||||
| 4 | ปัจจุบัน | A | 630 | |||||||||
| 5 | ค่าน้ําความมั่นคงทางความร้อน (มูลค่าจริง) | kA | 20 | |||||||||
| 6 | ค่าเฉพาะการตัดวงจรสั้น (ค่าจริง) | 25 | ||||||||||
| 7 | ระยะเวลาความมั่นคงทางอุณหภูมิ | s | 4 | |||||||||
| 8 | ปัจจุบันการปิดวงจรสั้น (Peak) | kA | 63 | |||||||||
| 9 | ปัจจุบันความมั่นคงแบบไดนามิกระดับ (ยอด) | |||||||||||
| 10 | อายุการใช้งานกล | ครั้ง | 10000 | |||||||||
| 11 | ปริมาณการเปิด | 1000 | ||||||||||
| 12 | อุณหภูมิอากาศรอบตัว | อุณหภูมิสูงสุด | °C | -55 | ||||||||
| อุณหภูมิต่ําสุด | +60 | |||||||||||
| ความแตกต่างของอุณหภูมิวันสูงสุด | K | ≤ 25 | ||||||||||
| 13 | ความสูง | m | ≤ 2500 | |||||||||
| 14 | ความชื้น | อุณหภูมิเฉลี่ยรายวัน | % | ≤ 95 | ||||||||
| อุณหภูมิเฉลี่ยรายเดือน | ≤ 90 | |||||||||||
| 15 | ความสามารถต่อต้านแผ่นดินไหว | การเร่งขันแนวราบ | g | 0.25 | ||||||||
| ความเร่งตั้งบนพื้น | 0.125 | |||||||||||
| ปัจจัยความปลอดภัย | / | 1.67 | ||||||||||
| 16 | ความเร็วลม | m/s | ≤ 35 | |||||||||
| 17 | ความหนาของน้ําแข็ง | mm | ≤20 | |||||||||
มันจะเพิ่มอัตราการใช้ได้สองเท่า เมื่อใช้สับเปลี่ยนวงจร
