เครื่องแยกไฟฟ้าระยะว่าง ใช้งานง่ายด้วยเครื่องควบคุมที่สมาร์ท เครื่องตัดวงจรปิดการหักภาระภายนอก 3 ขั้นตอน
คําอธิบายสินค้า:

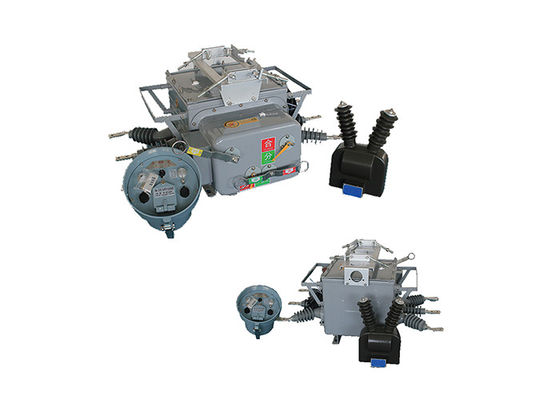

ZW20-12 ((F) Boundary Load Switch เป็นสินค้าใหม่ที่รวมฟังก์ชันหลายอย่างเข้ากับอุปกรณ์ฉลาดเดียวเครื่องปิดใหม่, และ sectionalizer, ให้ความสามารถและประสิทธิภาพในการใช้งานที่หลากหลาย
ส่วนประกอบหลักของ Boundary Load Switch ประกอบด้วยเครื่องตัดความร้อน, เครื่องควบคุม CH-40 และเครื่องแปลงความแรงภายนอกขณะที่ตัวควบคุม CH-40 ให้การคุ้มครองที่ระดับสูง, การควบคุมและการสื่อสารฟังก์ชัน เครื่องแปลงความดันภายนอก, ซึ่งเป็นตัวเลือกสําหรับเครือข่ายวงแหวนสายการจําหน่ายอัตโนมัติสามารถนําไปใช้สําหรับ PT (ทรานฟอร์เมอร์ความเป็นไปได้) การเชื่อมต่อสองฝ่าย.
ผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในเครือข่ายวงแหวนพื้นที่ของเครือข่ายไฟฟ้าในเมืองและชนบทขนาด 10kV และ 13kVและอุปกรณ์สวิทช์อัตโนมัติสําหรับการใช้ภาระสายในเครือข่ายวงแหวนนอกจากนี้, มันสามารถทํางานเป็นสวิตช์ขอบเขต (ที่รู้จักกันในทั่วไปว่าสุนัขเฝ้าระวัง) ในสายไฟฟ้าสาขา, เช่นเดียวกับ reclosers และ sectionalizers ในเครือข่ายการกระจายอากาศ.
สวิตช์ภาระขอบเขต (Boundary Load Switch) มีความสามารถในการจัดการทางไกล ทําให้สามารถติดตามและควบคุมได้อย่างมีประสิทธิภาพการอํานวยความสะดวกในการบูรณาการอย่างต่อเนื่องในระบบอัตโนมัติการจัดจําหน่าย.
อุปกรณ์ใช้กลไกการตรวจจับและการตัดสินที่น่าเชื่อถือ รวมถึงความสามารถในการตรวจจับกระแสไฟฟ้าระดับ 0 mA และกระแสไฟฟ้าตัดสายระหว่างระยะนี้ทําให้การกําจัดอัตโนมัติของ single-phase แผ่นดินความผิดพลาดและ phase-to-phase short-circuit ความผิดพลาด, เพิ่มความสามารถในการจัดการความผิดพลาดของระบบ
สวิตช์หลักของ Boundary Load Switch ใช้เทคโนโลยีวงจรว่าง ขณะที่ระบบประกอบด้วย SF6 และ N2กันระเบิดและเทคโนโลยีระบบประกอบความละเอียดจากญี่ปุ่น เยอรมนี และฝรั่งเศสซึ่งป้องกันการรั่วไหลและรับประกันว่าผลงานของอุปกรณ์ยังคงไม่ถูกผลกระทบจากสภาพแวดล้อมภายนอก.
กลไกการทํางานของสปริงของ Boundary Load Switch ได้ถูกออกแบบไว้เพื่อการลดขนาดเล็กและการปรับปรุงผลงานส่งผลให้มีความน่าเชื่อถือในการดําเนินงานสูงกว่า เมื่อเทียบกับกลไกสปริงแบบดั้งเดิมการปรับปรุงการออกแบบนี้เพิ่มประสิทธิภาพการทํางานและอายุการใช้งานของอุปกรณ์
ลักษณะของเครื่องควบคุม:
เครื่องควบคุมปลายทางที่ฉลาดมีฟังก์ชัน เช่น การป้องกัน การควบคุมอัตโนมัติ การตรวจสอบ/สอบถาม การสื่อสาร และการจัดการซอฟต์แวร์
1.สามารถดําเนินงานได้อย่างสมบูรณ์แบบ เช่น การป้องกันวงจร การควบคุมทางไกล การเตือน และการติดตามทางไกล
2ไม่จําเป็นต้องลงทุนอุปกรณ์การสื่อสารใด ๆ ในเครือข่าย GSM เพียงแค่ซื้อบัตร SIM และเปิดบริการ SMS
3.ใช้โทรศัพท์มือถือที่กําหนดไว้ การเข้ารหัสข้อมูล การตรวจสอบรหัสผ่าน และมาตรการรักษาความปลอดภัยอื่นๆ
4โมดูล GSM สามารถระบุเบอร์มือถือ และรับคําสั่งจากโทรศัพท์ที่เชื่อมต่อเท่านั้น
5ข้อความสื่อสารสําหรับรีโมทคอนโทรล และคําสั่งอื่นๆ ถูกเข้ารหัส
6.ปฏิบัติตามวิธีการรีโมทคอนโทรลที่กําหนดไว้ก่อน-ยืนยัน-ดําเนินการ-ตรวจสอบ เพื่อรับประกันความปลอดภัยของการควบคุมระบบ และป้องกันการทํางานผิดพลาด
7ไม่จําเป็นต้องติดตั้งสายการสื่อสารหรือ debug เส้นทางการสื่อสาร
8เพียงติดตั้งเทอร์มินัลการติดตามทางสมอง SMS อย่างถูกต้อง วางซิมการ์ด กําหนดเบอร์มือถือที่กําหนดแล้วระบบจะเริ่มทํางาน
9.การติดตามและดูในเวลาจริงสามารถทําได้ในสถานที่ใด ๆ ด้วยสัญญาณ โดยไม่ต้องใช้บุคลากรในการติดตาม
การใช้งาน:
1.สับสเตชั่นกระจายพลังงาน: สวิตช์ ZW20 ใช้กันทั่วไปในสับสเตชั่นกระจายพลังงาน ทั้งภายในและภายนอกและป้องกันความผิดพลาดในเครือข่ายการกระจาย.
2.อาคารพาณิชย์: เครื่องสวิทช์นี้ถูกใช้ในอาคารพาณิชย์ รวมถึงศูนย์การค้า สถานที่สํานักงาน และโรงพยาบาล เพื่อการกระจายพลังงานที่น่าเชื่อถือและปลอดภัยมันทําให้การสลับภาระที่มีประสิทธิภาพและป้องกันภาระไฟฟ้าที่สําคัญ.
3ระบบพลังงานที่เกิดใหม่: เครื่องสวิทช์ ZW20 เหมาะสําหรับระบบพลังงานที่เกิดใหม่ เช่น โรงไฟฟ้าพลังแสงอาทิตย์และฟาร์มลมมันอํานวยความสะดวกในการสลับและคุ้มครองวงจรความดันกลางในระบบเหล่านี้.
4.ไฟฟ้าไฟฟ้าทางรถไฟ: สวิตช์ถูกใช้ในโครงการไฟฟ้าไฟฟ้าทางรถไฟเพื่อควบคุมและปกป้องการจําหน่ายพลังงานให้กับเครือข่ายรถไฟมันรับประกันการกระจายพลังงานที่น่าเชื่อถือและปลอดภัยสําหรับการดําเนินการรถไฟ.
5การดําเนินงานในเหมืองแร่: เครื่องสวิทช์ ZW20 ใช้ในการดําเนินงานในเหมืองแร่เพื่อควบคุมและป้องกันอุปกรณ์ไฟฟ้าและเครือข่ายการกระจายพลังงานในเหมืองใต้ดินและบนพื้นดิน
6.อุตสาหกรรมน้ํามันและก๊าซ: เครื่องสวิทช์ ZW20 ได้รับการนําไปใช้ในอุตสาหกรรมน้ํามันและก๊าซในการควบคุมและคุ้มครองอุปกรณ์ไฟฟ้าในโรงแปรรูปน้ํามัน, ท่อท่อ, และแพลตฟอร์มนอกทะเล
7สถานที่บําบัดน้ําและน้ําเสีย: สวิทช์ ZW20 ใช้ในสถานที่บําบัดน้ําและน้ําเสียเพื่อควบคุมและปกป้องอุปกรณ์ไฟฟ้าในสถานีสูบน้ํา, โรงบําบัดและเครือข่ายจําหน่าย.
โครงสร้าง:
อุปกรณ์ป้องกันและติดตามเรเล่ที่ใช้ไมโครคอมพิวเตอร์ เป็นระบบที่มีความก้าวหน้าทางเทคโนโลยี ซึ่งทําหน้าที่เป็นตัวควบคุมกลางสําหรับระบบตัดวงจรโดยใช้เทคโนโลยีไมโครคอมพิวเตอร์ที่ทันสมัยหน่วยนี้มีบทบาทสําคัญในการประกันความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้าที่มันถูกบูรณาการ
เครื่องควบคุมถูกออกแบบมาโดยเฉพาะเพื่อทนต่อสภาพแวดล้อมที่แตกต่างกัน และมีอุปกรณ์กันอากาศที่แข็งแรงคุณสมบัตินี้ทําให้มันสามารถทํางานได้อย่างน่าเชื่อถือในสภาพอากาศที่ยากลําบาก เช่น อุณหภูมิสูงสุดหนาวฝนตกหนัก และความชื้นสูง นอกจากนี้ เครื่องควบคุมยังถูกสร้างขึ้นเพื่อป้องกันความแข็งการประกันความสามารถในการทํางานของมัน แม้แต่ในสภาพแวดล้อมที่ชื้นหรือชื้น ที่ความชื้นอาจเป็นปัญหา.
เพื่อสร้างการเชื่อมต่อที่ปลอดภัยและน่าเชื่อถือ เครื่องควบคุมเชื่อมต่อกับร่างสวิตช์โดยใช้เครื่องเชื่อมเครื่องบิน เครื่องเชื่อมเครื่องบินเป็นที่รู้จักด้วยความมั่นคงและความทนทานสูงของพวกเขาทําให้พวกเขาเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานที่สําคัญ เช่น การป้องกันและติดตามรีเลคอนเนคเตอร์เหล่านี้ทําให้การสื่อสารและการทํางานที่เหมาะสมระหว่างตัวควบคุมและสวิตช์ เพิ่มผลงานและความน่าเชื่อถือของระบบโดยรวม
เครื่องควบคุมมีความน่าเชื่อถือในการเชื่อมต่ออย่างยอดเยี่ยม ทําให้ความเสี่ยงของการสูญเสียสัญญาณหรือการสับสนน้อยที่สุดที่มีความสําคัญต่อการทํางานอย่างถูกต้องของระบบป้องกันและติดตามรีเลโดยการรักษาระดับการป้องกันที่สูง เครื่องควบคุมจะปกป้องความสมบูรณ์แบบและความแม่นยําของหน้าที่ป้องกันและติดตามรีการป้องกันความผิดพลาดหรือความแตกต่างที่อาจเสี่ยงต่อความปลอดภัยทั่วไปของระบบไฟฟ้า.
สภาพแวดล้อม:
อุณหภูมิอากาศภายใน: -40°C ถึง +70°C
ความสูง: ไม่เกิน 3000 เมตรเหนือระดับทะเล
อากาศรอบข้างอาจถูกปนเปื้อนด้วยฝุ่น, ควัน, ก๊าซที่ทําลาย, คัน, หรือหมอกเกลือ. ระดับปนเปื้อน: ระดับ IV.
ความเร็วลมไม่ควรเกิน 34m/s (เทียบเท่าความดัน 700Pa บนพื้นผิวกระบอก)
ความสั่นสะเทือนหรือกิจกรรมแผ่นดินไหวจากเครื่องสลับภายนอกและอุปกรณ์ควบคุมสามารถถูกละเลย
อัมพลิทูดของความรบกวนไฟฟ้าแม่เหล็กที่ผลักดันในระบบรองไม่เกิน 1.6kV
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | ||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | ||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | ||||||||||
| 4 | ปัจจุบัน | A | 630, 1250 | ||||||||
| 5 | ไฟฟ้าตัดวงจรสั้น | kA | 16, 20, 25 | ||||||||
| 6 | ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 30 | ||||||||
| 7 | ปัจจุบันคงทนระยะสั้น | kA | 16, 20, 25 | ||||||||
| 8 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 9 | ปริมาณการปิดวงจรสั้น (ยอด) | kA | 40, 50, 63 | ||||||||
| 10 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | kA | 40, 50, 63 | ||||||||
| 11 | อายุการใช้งานกล | ครั้ง | มากกว่า 1000 | ||||||||
| 12 | กระแสไฟฟ้าระดับเปิด | 10000 | |||||||||
| 13 | น้ําหนักสะสม | กก | 180 | ||||||||
ปริมาตรเทคนิคของเครื่องควบคุม:
| เลขลําดับ | ปริมาตร | ข้อมูล | ||||||||
| 1 | ความแรงกดไฟเข้า Woking | AC220V | ||||||||
| 2 | ความถี่ในการทํางาน input | 50Hz | ||||||||
| 3 | ระยะความสับสนของความกระชับกําลังที่อนุญาตสําหรับความกระชับกําลังเข้า | ± 20% | ||||||||
| 4 | การใช้พลังงานทั้งหมดของอุปกรณ์ | < 10W | ||||||||
| 5 | ค่าตัวอย่างของปัจจุบันระยะเข้า | 60-600A | ||||||||
| 6 | ขั้นต่ําการทํางานความดันต่ํา | 10-140 วอลต์ | ||||||||
| 7 | ความผิดพลาดในการเก็บตัวอย่างที่อนุญาตสําหรับค่าการใส่พลังงาน | ± 5% | ||||||||
| 8 | ค่าเวลาการชะลอการป้องกันความเร็วเกิน | 0.1-0.3s | ||||||||
| 9 | ค่าตั้งค่าสําหรับกระแสไฟฟ้าลําดับศูนย์ | 0.2-6A | ||||||||
| 10 | ระยะเวลาการล่าช้าในการดําเนินการติดดิน | 0-1200s | ||||||||
