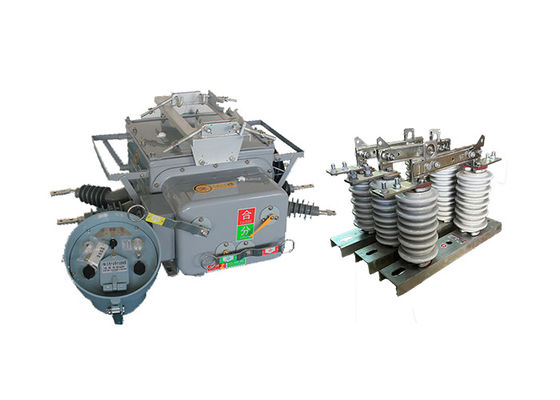

เครื่องตัดไฟฟ้าระยะไกลแบบแวคิวัมที่พลังงานสูง AC ระบบควบคุมระยะไกลที่ทํางานโดยอัตโนมัติด้วยสติกกระบอกตั้งแรงสูง

เครื่องดูดฝุ่นไฟฟ้าแบบแยกส่วนทรงพลังพร้อมรีโมทคอนโทรล AC ที่ทำงานอัตโนมัติด้วยตะขอแนวตั้งแรงดันสูง

คำอธิบายสินค้า:

เครื่องตัดไฟฟ้าสูญญากาศรุ่น ZW20-12(F) เป็นผลิตภัณฑ์ใหม่ที่รวมฟังก์ชันต่างๆ ไว้ในอุปกรณ์อัจฉริยะเพียงตัวเดียว โดยผสานรวมความสามารถของเบรกเกอร์สูญญากาศ สวิตช์โหลดสูญญากาศ ตัวปิดสูญญากาศ และเครื่องตัดไฟฟ้าสูญญากาศเข้าด้วยกัน จึงให้ความหลากหลายและประสิทธิภาพในการใช้งานต่างๆ

ส่วนประกอบหลักของ Boundary Load Switch ได้แก่ เบรกเกอร์สูญญากาศ ตัวควบคุม CH-40 และหม้อแปลงแรงดันไฟฟ้าภายนอก เบรกเกอร์สูญญากาศช่วยให้ตัดวงจรได้อย่างน่าเชื่อถือ ในขณะที่ตัวควบคุม CH-40 ให้การป้องกัน การควบคุม และฟังก์ชันการสื่อสารขั้นสูง หม้อแปลงแรงดันไฟฟ้าภายนอกซึ่งเป็นอุปกรณ์เสริมสำหรับเครือข่ายวงแหวนสายอัตโนมัติการจ่ายไฟ สามารถใช้สำหรับการเชื่อมต่อ PT (หม้อแปลงแรงดันไฟฟ้า) ทวิภาคีได้

ผลิตภัณฑ์นี้ใช้กันอย่างแพร่หลายในเครือข่ายวงแหวนไฟฟ้าในเมืองและชนบทที่มีแรงดันไฟฟ้า 10 กิโลโวลต์และ 13 กิโลโวลต์ ทำหน้าที่เป็นสวิตช์ตัดการเชื่อมต่อ สวิตช์สัมผัส และอุปกรณ์สวิตช์อัตโนมัติสำหรับการวางโหลดสายในเครือข่ายวงแหวน นอกจากนี้ ยังสามารถทำหน้าที่เป็นสวิตช์ขอบเขต (เรียกกันทั่วไปว่าวอทช์ด็อก) ในสายจ่ายไฟสาขา รวมถึงรีโคลเซอร์และเซคชันไลเซอร์ในเครือข่ายจ่ายไฟเหนือศีรษะ

เครื่องตัดไฟฟ้าแบบสุญญากาศมีความสามารถในการจัดการจากระยะไกล ช่วยให้ตรวจสอบและควบคุมได้อย่างมีประสิทธิภาพ เครื่องตัดไฟฟ้านี้ผสานรวมฟังก์ชันการป้องกันและควบคุมเข้ากับคุณลักษณะการสื่อสาร ช่วยให้บูรณาการกับระบบอัตโนมัติการจ่ายไฟได้อย่างราบรื่น

อุปกรณ์นี้ใช้กลไกการตรวจจับและการพิจารณาที่เชื่อถือได้ รวมถึงความสามารถในการตรวจจับกระแสไฟฟ้าลำดับศูนย์ระดับ mA และกระแสไฟฟ้าลัดวงจรระหว่างเฟส ซึ่งช่วยให้สามารถกำจัดข้อผิดพลาดการต่อลงดินเฟสเดียวและข้อผิดพลาดไฟฟ้าลัดวงจรระหว่างเฟสได้โดยอัตโนมัติ ซึ่งช่วยเพิ่มความสามารถในการจัดการข้อผิดพลาดของระบบ

สวิตช์หลักของเครื่องตัดไฟฟ้าสูญญากาศใช้เทคโนโลยีอาร์คสูญญากาศ ในขณะที่ระบบฉนวนประกอบด้วยฉนวนก๊าซผสม SF6 และ N2 ผลิตภัณฑ์ใช้เทคโนโลยีระบบปิดผนึกก๊าซ ป้องกันการระเบิด และฉนวนจากญี่ปุ่น เยอรมนี และฝรั่งเศส ช่วยให้ปิดผนึกได้ดีเยี่ยม ช่องภายในบรรจุก๊าซผสม SF6 และ N2 ซึ่งช่วยป้องกันการรั่วไหลและช่วยให้ประสิทธิภาพของอุปกรณ์ไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก

กลไกการทำงานของสปริงของ Boundary Load Switch ได้รับการออกแบบโดยคำนึงถึงการย่อส่วนและเพิ่มประสิทธิภาพการทำงาน ส่งผลให้มีความน่าเชื่อถือในการทำงานสูงกว่ากลไกสปริงแบบดั้งเดิม การปรับปรุงการออกแบบนี้ช่วยเพิ่มประสิทธิภาพการทำงานโดยรวมและอายุการใช้งานของอุปกรณ์

ขอเกี่ยวแนวตั้ง GW9-10 เป็นสวิตช์ไฟฟ้าที่ออกแบบมาเพื่อแยกส่วนหนึ่งของเครือข่ายไฟฟ้าหรือระบบออกจากส่วนที่เหลือของระบบเพื่อจุดประสงค์ในการบำรุงรักษาหรือซ่อมแซม โดยทั่วไปมักใช้ในระบบส่งและจำหน่ายไฟฟ้าแรงสูง

สวิตช์ได้รับการออกแบบมาให้เปิดและปิดภายใต้สภาวะปกติหรือไม่ปกติ เช่น เกิดความผิดพลาดหรือกระแสเกิน เมื่อสวิตช์เปิดอยู่ สวิตช์จะตัดการเชื่อมต่อส่วนหนึ่งของระบบออกจากเครือข่ายส่วนที่เหลือ ป้องกันไม่ให้กระแสไฟฟ้าไหลไปยังส่วนนั้น

สวิตช์ตัดการเชื่อมต่อแรงดันไฟฟ้าสูงโดยทั่วไปได้รับการออกแบบให้ทำงานที่แรงดันไฟฟ้าระหว่าง 600 โวลต์ถึง 765,000 โวลต์ และสามารถควบคุมด้วยมือหรืออัตโนมัติ โดยทั่วไปจะติดตั้งในสถานีไฟฟ้าหรือบนเสาไฟฟ้า และเป็นส่วนประกอบสำคัญของโครงสร้างพื้นฐานของระบบไฟฟ้า

ผลสองต่อของการใช้งานเมื่อสวิตช์ไอโซเลเตอร์ซีรีส์ GW9-10 สามารถใช้กับเบรกเกอร์วงจรสุญญากาศได้



คุณลักษณะของตัวควบคุม:

ตัวควบคุมเทอร์มินัลอัจฉริยะพร้อมการป้องกัน การควบคุมอัตโนมัติ การตรวจสอบ/สอบถาม การสื่อสาร การจัดการซอฟต์แวร์ และฟังก์ชั่นอื่นๆ

1 ฟังก์ชั่นครบครัน

· การป้องกันสายที่สมบูรณ์แบบ การควบคุมระยะไกล การแจ้งเตือน การตรวจสอบระยะไกล และฟังก์ชั่นอื่นๆ

2 ต้นทุนต่ำและใช้งานได้จริง

· เครือข่าย GSM โดยไม่ต้องลงทุนด้านฮาร์ดแวร์การสื่อสารใดๆ เพียงซื้อซิมการ์ดเพื่อเปิดบริการ SMS

การใช้โทรศัพท์เคลื่อนที่ที่กำหนด การเข้ารหัสข้อมูล การยืนยันรหัสผ่าน และวิธีการรักษาความปลอดภัยอื่น ๆ

· โมดูล GSM สามารถระบุหมายเลขโทรศัพท์มือถือได้ ยอมรับเฉพาะโทรศัพท์มือถือที่ผูกอายุการใช้งานเท่านั้น

· เข้ารหัสข้อความสำหรับการควบคุมระยะไกลและจุดควบคุมอื่นๆ · เข้ารหัสข้อความที่ควบคุมชีวิต เช่น การควบคุมระยะไกล

· ตั้งค่าล่วงหน้า - ยืนยัน - ดำเนินการ - โหมดการควบคุมระยะไกลกลับสู่โรงเรียน เพื่อแน่ใจถึงความปลอดภัยของการควบคุมระบบ เพื่อป้องกันการทำงานผิดพลาด

4 ระบบสร้างง่าย

· ไม่จำเป็นต้องตั้งค่าสายการสื่อสารใดๆ และแก้ไขสายการสื่อสาร

· เพียงติดตั้งเครื่องตรวจสอบอัจฉริยะ SMS อย่างถูกต้อง ใส่ซิมการ์ด ตั้งค่าหมายเลขมือถือที่กำหนด และระบบก็จะเริ่มทำงาน

5 การตรวจสอบมือถือได้ทุกเวลาและทุกสถานที่

· สามารถตรวจสอบและดูสัญญาณได้แบบเรียลไทม์ในทุกสถานที่ โดยไม่ต้องมีบุคลากรพิเศษมาคอยตรวจสอบ



คุณสมบัติ:

1. ความสามารถในการป้องกันคราบสกปรกที่แข็งแกร่ง ทนทานต่ออุณหภูมิสูงและต่ำได้ดี ไม่มีอันตรายจากการติดไฟและระเบิด

โครงสร้างปิดสนิท 2 ชั้น กล่องบรรจุด้วยก๊าซ SF6 ปิดผนึกได้ดี เหมาะสำหรับบริเวณที่มีอุณหภูมิสูงและชื้น

CT ในตัว 3 ตัว กระแสไฟขาออกสำหรับอุปกรณ์ควบคุมอัจฉริยะเพื่อการวิเคราะห์ข้อมูล และอัตราส่วนสามารถปรับได้ ขั้วต่อการเชื่อมต่อเชื่อมต่อกับขั้วต่อที่สอดคล้อง

กลไกการทำงาน 4 แบบ คือแบบใหม่ เรียบง่าย ขนาดเล็ก น้ำหนักเบา ปลอดภัย และเชื่อถือได้

5 เปลือกหอยแสดงถึงสถานะ “การเก็บพลังงาน” “จุด” และ “รวมกัน” อย่างชัดเจน




โครงสร้าง:

1. การป้องกันและการตรวจสอบรีเลย์ด้วยไมโครคอมพิวเตอร์: เซอร์กิตเบรกเกอร์ ZW20-12 มีอุปกรณ์ป้องกันและการตรวจสอบรีเลย์ที่ใช้ไมโครคอมพิวเตอร์เป็นตัวควบคุม เทคโนโลยีขั้นสูงนี้ช่วยให้ตรวจจับ วิเคราะห์ และควบคุมข้อผิดพลาดได้อย่างแม่นยำและชาญฉลาด ช่วยปรับปรุงประสิทธิภาพโดยรวมและความน่าเชื่อถือของเซอร์กิตเบรกเกอร์

2. ทนทานต่อสภาพอากาศและการควบแน่น: เบรกเกอร์วงจรได้รับการออกแบบให้ทนทานต่อสภาพอากาศและการควบแน่นตามธรรมชาติ โดยใช้วัสดุที่แข็งแรงทนทานและมาตรการป้องกันเพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้แม้ในสภาพแวดล้อมที่รุนแรง ช่วยเพิ่มความทนทานและอายุการใช้งาน

3. การเชื่อมต่อขั้วต่อการบิน: เบรกเกอร์รุ่นยูทิลิตี้ ZW20-12 เชื่อมต่อกับตัวสวิตช์ผ่านขั้วต่อการบิน ขั้วต่อประเภทนี้ให้การเชื่อมต่อที่ปลอดภัยและเชื่อถือได้ ลดความเสี่ยงของการเชื่อมต่อที่หลวมหรือผิดพลาด และรับประกันการสื่อสารและการควบคุมที่เสถียรระหว่างตัวควบคุมและตัวสวิตช์

4. ความน่าเชื่อถือในการเชื่อมต่อและระดับการป้องกันที่สูง: เบรกเกอร์วงจรให้ความน่าเชื่อถือในการเชื่อมต่อที่ดี ช่วยให้มั่นใจได้ว่าการเชื่อมต่อไฟฟ้าภายในระบบจะมีความสม่ำเสมอและปลอดภัย นอกจากนี้ ยังให้ระดับการป้องกันที่สูง ช่วยปกป้องส่วนประกอบภายในและวงจรไฟฟ้าจากปัจจัยภายนอก เช่น ฝุ่น ความชื้น และความเสียหายทางกายภาพ

5.ช่องอินพุตอะนาล็อก: ตัวควบคุมของเซอร์กิตเบรกเกอร์ ZW20-12 มีช่องอินพุตอะนาล็อกสี่ช่อง ช่องเหล่านี้ตรวจสอบพารามิเตอร์ไฟฟ้าต่างๆ รวมถึงกระแสเฟส A กระแสเฟส C กระแสลำดับ และแรงดันเฟส BC การตรวจสอบและเปรียบเทียบค่าเหล่านี้แบบเรียลไทม์ด้วยเกณฑ์ที่ตั้งไว้ล่วงหน้าช่วยให้ตรวจจับข้อผิดพลาดได้อย่างแม่นยำและดำเนินการที่เหมาะสม

6. การตรวจจับและแก้ไขข้อบกพร่อง: ตัวควบคุมจะตรวจสอบพารามิเตอร์ไฟฟ้าอย่างต่อเนื่องและเปรียบเทียบกับค่าคงที่เพื่อตรวจจับข้อบกพร่องของสาย เมื่อตรวจพบข้อบกพร่อง ตัวควบคุมจะเริ่มดำเนินการแก้ไขที่เกี่ยวข้อง เช่น การเปิดเบรกเกอร์วงจรหรือเปิดใช้งานมาตรการป้องกัน เพื่อให้แน่ใจว่าจะเกิดประสิทธิภาพและทันท่วงที

แอปพลิเคชั่น

1. สวิตช์ตัดการเชื่อมต่อและสวิตช์สัมผัส: เบรกเกอร์วงจร ZW20-12(F) สามารถใช้เป็นสวิตช์ตัดการเชื่อมต่อหรือสวิตช์สัมผัสในโครงข่ายวงแหวนของระบบจ่ายไฟฟ้า ช่วยให้สามารถเปิดและปิดวงจรระหว่างการบำรุงรักษาหรือสภาวะที่เกิดความผิดพลาดได้

2. อุปกรณ์สวิตช์อัตโนมัติ: ทำหน้าที่เป็นอุปกรณ์สวิตช์อัตโนมัติ ช่วยให้สามารถใช้งานการสลับโหลดในการกำหนดค่าเครือข่ายวงแหวนได้ คุณสมบัตินี้ช่วยเพิ่มความยืดหยุ่นและประสิทธิภาพในการจ่ายพลังงาน

3. สวิตช์ขอบเขต: ในสายสาขาของแหล่งจ่ายไฟ เบรกเกอร์วงจร ZW20-12(F) สามารถทำงานเป็นสวิตช์ขอบเขตหรือ "วอทช์ด็อก" ช่วยในการตรวจสอบและปกป้องสายสาขาจากความผิดพลาดและสภาวะผิดปกติ

4. รีโคลเซอร์และเซคชันแนลไลเซอร์: เบรกเกอร์สามารถทำงานเป็นรีโคลเซอร์และเซคชันแนลไลเซอร์ในเครือข่ายการจ่ายไฟเหนือศีรษะ โดยจะจ่ายไฟคืนโดยอัตโนมัติหลังจากเกิดไฟฟ้าขัดข้องชั่วคราว และแยกส่วนไฟฟ้าที่ขัดข้องออกเพื่อลดผลกระทบจากไฟฟ้าดับ




พารามิเตอร์ทางเทคนิค:

ZW20-12(เอฟ)

GW9-10
