เซ็นเซอร์ความลําดับศูนย์ เครื่องตัดวงจรภายนอกเพื่อการป้องกัน
คําอธิบายสินค้า:
เครื่องตัดวงจรภายนอก ZW32-12 ที่มีเซ็นเซอร์ลําดับศูนย์หมายถึงรุ่นเฉพาะของเครื่องตัดวงจรระยะว่างที่ مجهزด้วยเซ็นเซอร์ลําดับศูนย์
เครื่องตรวจจับความลําดับศูนย์ (zero sequence sensors) หรือเรียกอีกชื่อว่า เครื่องตรวจจับกระแสไฟฟ้าเหลือ (residual current sensors) หรือเครื่องแปลงกระแสไฟฟ้าลําดับศูนย์ (zero sequence current transformers)เป็นอุปกรณ์ที่ใช้ในการตรวจจับและวัดกระแสไฟฟ้าที่ไม่สมดุลหรือเหลืออยู่ในระบบพลังงานสามเฟสเซนเซอร์เหล่านี้ถูกออกแบบมาโดยเฉพาะเจาะจงเพื่อตรวจจับและวัดผลรวมของกระแสสามเฟส ซึ่งควรเป็นศูนย์ในระบบที่สมดุล
การรวมเซ็นเซอร์ลําดับศูนย์ในเครื่องตัดวงจรสูบ ZW32-12 ให้ฟังก์ชันและความคุ้มครองเพิ่มเติม โดยการติดตามกระแสกระแสลําดับศูนย์เครื่องตัดวงจรสามารถตรวจสอบความผิดพลาดของพื้นดินหรือสภาพไม่สมดุลในระบบทําให้สามารถตรวจสอบความผิดพลาดได้ดีขึ้น และตอบสนองเร็วขึ้นต่อสภาพที่ผิดปกติ เพิ่มความปลอดภัยและความน่าเชื่อถือของระบบกระจายไฟฟ้า
เซ็นเซอร์ลําดับศูนย์ทําให้เครื่องตัดวงจร ZW32-12 สามารถป้องกันความผิดพลาดทางพื้นดินและภาวะผิดปกติอื่น ๆ ที่อาจเกิดขึ้นในระบบไฟฟ้า. นี้ช่วยป้องกันความเสียหายของอุปกรณ์, ลดเวลาหยุดทํางานให้น้อยที่สุด, และรับประกันความปลอดภัยของบุคลากร
สวิตช์แยกความดันสูง GW9-10 เป็นสวิตช์ไฟฟ้าประเภทหนึ่งที่ใช้ในการแยกส่วนหนึ่งของสายส่งไฟฟ้าชั้นบนเพื่อบํารุงรักษาหรือซ่อมแซมปกติใช้ในระบบไฟฟ้าความแรงสูงเช่นที่ใช้โดยบริษัทไฟฟ้าเพื่อส่งไฟฟ้าในระยะทางไกล
เครื่องสวิทช์ถูกติดตั้งบนโครงสร้างบนหัว เช่น หอคอยหรือเสาส่งไฟฟ้า และถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรงที่พบในระบบไฟฟ้าภายนอกมันมีแนวตั้ง, หรือการเคลื่อนไหวขึ้นและลง เพื่อเปิดหรือปิดสายต่อสวิทช์ ซึ่งมักทําจากทองแดงหรือวัสดุที่นําไฟอื่น ๆ
สวิตช์แยกออกแบบเพื่อให้มีการหยุดที่เห็นได้ชัดในสายส่ง, ทําให้พนักงานบํารุงรักษาสามารถทํางานบนสายอย่างปลอดภัยโดยไม่ต้องเสี่ยงการติดไฟฟ้าหรือทําลายอุปกรณ์มันมักจะใช้ร่วมกับอุปกรณ์ความปลอดภัยอื่น ๆเช่นสวิทช์ติดพื้นดิน และเครื่องหยุดแรงกระแทก เพื่อปกป้องระบบไฟฟ้าและคนที่ทํางานบนระบบ
โดยรวมแล้ว สวิตช์แยกระบายความแรงสูงแบบตั้งเป็นองค์ประกอบสําคัญของระบบส่งไฟฟ้าที่ทันสมัย เพื่อรับประกันการทํางานที่น่าเชื่อถือและปลอดภัยของเครือไฟฟ้า

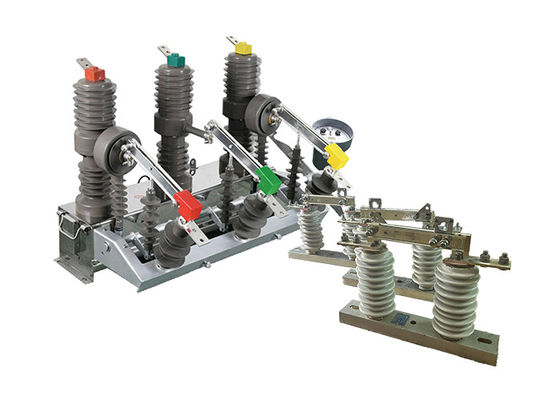

ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง
การแนะนําเครื่องควบคุม:
เครื่องควบคุมรองรับการสื่อสารผ่านอินเตอร์เฟซ 485/232 ซึ่งอนุญาตให้มีการติดตามและควบคุมทางไกล และยังสามารถสื่อสารผ่านไฟเบอร์ออปติก หรือการเชื่อมต่อไร้สายได้
เมื่อพบว่ามีสวิทช์หนัก เครื่องจะเร่งกระบวนการกระบวนการกระบวนการโดยอัตโนมัติในกรณีที่เกิดความผิดพลาดถาวร คุณสมบัตินี้ช่วยป้องกันระบบจากความเสียหายในสถานการณ์ดังกล่าว
การปิดและปิดใหม่ทางไกล / มือ: ผู้ใช้มีตัวเลือกในการปิดและปิดใหม่วงจรทางไกลหรือด้วยมือหากผู้ใช้ลืมถอดสวิทช์การก่อดิน เมื่อนําพลังงานกลับมาหลังจากซ่อมสาย, อุปกรณ์สามารถเร่งกระบวนการกระแทกเพื่อรับรองความปลอดภัย
สามารถปรับระยะเวลาการปิดใหม่ได้ถึง 3 ครั้ง ซึ่งทําให้มีความยืดหยุ่นในการกําหนดระยะเวลาการปิดใหม่ที่เหมาะสมก่อนที่จะปิดวงจรอีกครั้งหลังจากเกิดความผิดพลาด
วงจรปิดกระโดดของตัวควบคุมมีการออกแบบป้องกันการทํางานผิดพลาด มันรวมถึงฟังก์ชันป้องกันกระโดดเพื่อป้องกันการปิดวงจรโดยไม่ตั้งใจ
เครื่องควบคุมสามารถแยกระหว่างความผิดพลาดในโซนและนอกโซน โดยใช้กระแสไฟฟ้าแบบไม่มีลําดับความสามารถนี้ช่วยระบุตําแหน่งของความผิดพลาดและทําให้การแก้ไขปัญหาและการบํารุงรักษาที่มีเป้าหมายมากขึ้น.
การป้องกันการทํางานผิดพลาด: เครื่องปรับระยะไกลถูกออกแบบมาเพื่อป้องกันการทํางานผิดพลาด ลักษณะการออกแบบนี้ทําให้แน่ใจว่าสวิทช์จะไม่ถูกกระตุ้นโดยอุบัติเหตุทําให้ลดความเสี่ยงของการกระทําที่ไม่ได้ตั้งใจ.
ข้อดี:
1ขนาดเล็ก: อุปกรณ์นี้ถูกออกแบบด้วยรูปแบบที่คอมแพคต์ ทําให้สามารถติดตั้งได้ง่ายในสภาพแวดล้อมที่มีพื้นที่จํากัดขนาดเล็กทําให้มันเหมาะสําหรับการใช้งานที่พื้นที่เป็นข้อจํากัด.
2น้ําหนักเบา: อุปกรณ์มีน้ําหนักเบา ทําให้การขนส่งและการติดตั้งง่ายมันลดภาระทางกายภาพระหว่างการจัดการ และทําให้มันง่ายกว่าที่จะติดตั้งหรือบูรณาการในระบบที่มีอยู่.
3.ไม่ต้องบํารุงรักษา: อุปกรณ์นี้ถูกออกแบบเพื่อต้องการการบํารุงรักษาอย่างน้อย. มันถูกสร้างขึ้นด้วยส่วนประกอบที่ทนทานและปรับปรุงให้มีความน่าเชื่อถือในระยะยาวลดความจําเป็นในการตรวจสอบหรือเปลี่ยนบ่อยคุณสมบัตินี้ประหยัดเวลาและทรัพยากรในการดําเนินงานบํารุงรักษา
4.Anti-Condensation: อุปกรณ์นี้มีมาตรการป้องกันการคอนเดนเซส มันรวมถึงลักษณะป้องกัน เช่น การปิดหรือการกันความหนาวเพื่อลดความเสี่ยงของการสะสมความชื้นให้น้อยที่สุดนี้ช่วยในการรักษาผลงานที่ดีที่สุดและป้องกันส่วนประกอบภายในจากความเสียหายที่เป็นไปได้ที่เกิดจากความชื้น.
5.ปรับตัวต่อสภาพอากาศที่ไม่ดีและสภาพแวดล้อมที่สกปรก: อุปกรณ์นี้ถูกออกแบบมาเพื่อทนต่อสภาพอากาศที่ท้าทาย เช่น อุณหภูมิที่สูงสุด ความชื้น หรือการเผชิญกับฝุ่นและสกปรกการ สร้าง ที่ แข็งแกร่ง และ ลักษณะ ป้องกัน ให้ การ ใช้งาน ที่ น่า เชื่อถือ ได้ ใน สภาพ แวดล้อม ที่ ไม่ ดี, ลดความเสี่ยงของการทํางานผิดปกติหรือความเสื่อมของผลงาน
การจัดตั้ง:
ความสัมพันธ์ระหว่างเครื่องตัดวงจรระยะว่างภายนอกและเครื่องแยกแยกความแรงสูงภายนอกอยู่ที่บทบาทที่ครบถ้วนกันในระบบไฟฟ้า:
การตัดวงจร: เครื่องตัดวงจรแบบว่างรับผิดชอบในการตัดวงจรไฟฟ้าระหว่างการทํางานปกติหรือในกรณีที่เกิดความผิดพลาดมันทําหน้าที่เป็นหนทางหลักในการทําลายการไหลของปัจจุบันในทางตรงกันข้าม เครื่องแยกแยกใช้ในการแยกวงจรจากแหล่งพลังงานระหว่างการบํารุงรักษาหรือการซ่อมแซมมันให้ชั้นเพิ่มเติมของความปลอดภัยโดยเปิดวงจรทางกายภาพ.
การประสานงาน: ในระบบไฟฟ้าความดันสูง เครื่องตัดวงจรระยะว่างและเครื่องแยกแยกมักจะประสานงานด้วยกันเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ขณะที่ตัวแยกแยกใช้ในการแยกวงจรด้วยทางกายภาพและให้สัญญาณที่เห็นได้ชัดของการแยก
ความปลอดภัยและการบํารุงรักษา: เครื่องแยกแยกมีบทบาทสําคัญในการรับประกันความปลอดภัยของพนักงานบํารุงรักษา ก่อนที่งานบํารุงรักษาใด ๆ จะสามารถดําเนินการบนอุปกรณ์ไฟฟ้าเครื่องแยกแยกใช้งานเพื่อเปิดวงจรและให้ช่องว่างอากาศที่เห็นได้การตัดวงจรแบบสูญเสียพลังงาน (vacuum circuit breaker) จะป้องกันระบบในระหว่างการทํางานปกติ และในกรณีเกิดความผิดพลาด
การนํามาใช้สวิทช์ตัดต่อภายนอกซีรีส์ GW9
การใช้งาน:
1.สับสเตชั่น: ใช้กันทั่วไปทั้งในภายในและภายนอก สับสเตชั่นสําหรับการป้องกันและควบคุมการกระจายพลังงานความแรงกลางเครื่องตัดวงจรระยะว่างรับประกันการหยุดเชื่อถือได้ของกระแสความผิดพลาด, กระแสการอ้วนและกระแสการอ้วน, ป้องกันอุปกรณ์ substation.
2.บริษัทอุตสาหกรรมและเหมืองแร่: เครื่องตัดวงจรระยะว่าง ZW32-12 ใช้ในระบบกระจายของบริษัทอุตสาหกรรมและเหมืองแร่เพื่อปกป้องมอเตอร์, เครื่องแปลงและอุปกรณ์ไฟฟ้าอื่น ๆ จากการกระจายไฟเกินและวงจรสั้นมันช่วยรักษาความมั่นคงและความปลอดภัยของการจําหน่ายพลังงานในอุปกรณ์เหล่านี้
3.เครือข่ายไฟฟ้าในชนบท: เนื่องจากความสามารถในการทนต่อการทํางานบ่อย ๆ เครื่องตัดวงจรระยะว่างเหมาะสําหรับการใช้ในเครือข่ายไฟฟ้าในชนบททําให้สามารถแยกแยกเครือข่ายไฟฟ้าได้อย่างมีประสิทธิภาพนอกจากนี้ เมื่อติดตั้งเครื่องควบคุม มันสามารถนําระบบการกระจายไฟฟ้าไปใช้ในระบบอัตโนมัติ เพื่อเพิ่มความน่าเชื่อถือและประสิทธิภาพของระบบไฟฟ้าในชนบท
4.อาคารพาณิชย์: เครื่องตัดวงจรระยะว่างยังถูกใช้ในอาคารพาณิชย์เพื่อการกระจายและป้องกันพลังงานการป้องกันความเสียหายของอุปกรณ์และลดเวลาหยุดทํางานให้น้อยที่สุด.
สภาพ:
1ความสูงไม่เกิน 2000 เมตร
2อุณหภูมิอากาศภายใน: -45 ° C ~ + 40 ° C ความแตกต่างของอุณหภูมิประจําวัน: 25 ° C
3ความเร็วลมไม่เกิน 35 m / s
4ไม่มีจุดที่น่าเผาไหม้, ระเบิด อันตราย การกัดกรองทางเคมีและสั่นแรง
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | |||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | |||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | ||||||||
| การทดสอบในที่เปียก | 34 | |||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | |||||||||||
| 4 | ปัจจุบัน | A | 630 | |||||||||
| 5 | ค่าน้ําความมั่นคงทางความร้อน (มูลค่าจริง) | kA | 20 | |||||||||
| 6 | ค่าเฉพาะการตัดวงจรสั้น (ค่าจริง) | 25 | ||||||||||
| 7 | ระยะเวลาความมั่นคงทางอุณหภูมิ | s | 4 | |||||||||
| 8 | ปัจจุบันการปิดวงจรสั้น (Peak) | kA | 63 | |||||||||
| 9 | ปัจจุบันความมั่นคงแบบไดนามิกระดับ (ยอด) | |||||||||||
| 10 | อายุการใช้งานกล | ครั้ง | 10000 | |||||||||
| 11 | ปริมาณการเปิด | 1000 | ||||||||||
| 12 | อุณหภูมิอากาศรอบตัว | อุณหภูมิสูงสุด | °C | -55 | ||||||||
| อุณหภูมิต่ําสุด | +60 | |||||||||||
| ความแตกต่างของอุณหภูมิวันสูงสุด | K | ≤ 25 | ||||||||||
| 13 | ความสูง | m | ≤ 2500 | |||||||||
| 14 | ความชื้น | อุณหภูมิเฉลี่ยรายวัน | % | ≤ 95 | ||||||||
| อุณหภูมิเฉลี่ยรายเดือน | ≤ 90 | |||||||||||
| 15 | ความสามารถต่อต้านแผ่นดินไหว | การเร่งขันแนวราบ | g | 0.25 | ||||||||
| ความเร่งตั้งบนพื้น | 0.125 | |||||||||||
| ปัจจัยความปลอดภัย | / | 1.67 | ||||||||||
| 16 | ความเร็วลม | m/s | ≤ 35 | |||||||||
| 17 | ความหนาของน้ําแข็ง | mm | ≤20 | |||||||||
