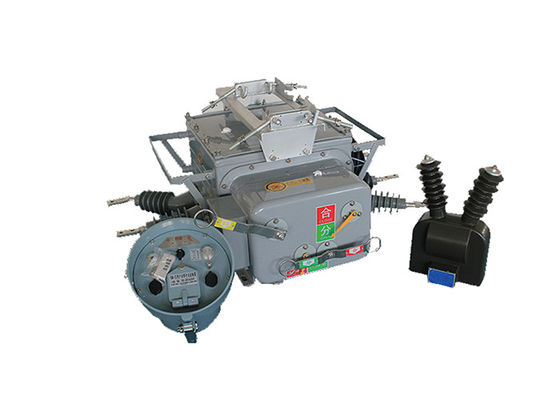

ZW20-12 ((F) เครื่องปรับความจืดขอบเขตที่ฉลาด เครื่องปรับความจืดระยะระยะระยะระยะระยะที่ติดกับเสาด้วยเครื่องควบคุม
คําอธิบายสินค้า:
ZW20-12(F) Boundary Load Switch เป็นหนึ่งในผลิตภัณฑ์ใหม่ของเรา เครื่องตัดวงจรขอบเขตเป็นอุปกรณ์ที่มีความสามารถหลายประการ ที่มีฟังก์ชันเช่นเครื่องตัดส่วนสี่สวิทช์การปรับแต่งหลักประกอบด้วย เครื่องตัดแอก, เครื่องควบคุม CH-40, เครื่องแปลงความดันภายนอก (หมายเหตุ: เครือข่ายวงแหวนสายอัตโนมัติการกระจายมีใน PT สองฝ่าย) สามส่วนผลิตภัณฑ์ที่ใช้อย่างแพร่หลายใน 10kV, 13kV เมือง, เครือข่ายไฟฟ้าชนบท เครือข่ายวงแหวนพื้นที่สําหรับสวิตช์ตัดต่อ, สวิตช์ติดต่อ, อุปกรณ์สวิตช์อัตโนมัติที่สามารถดําเนินการภาระสายการจัดจําหน่ายวงแหวนมันสามารถใช้ได้เป็นสวิตช์ขอบเขต (ที่รู้จักกันในทั่วไปเช่น watchdog) ในสายสาขาของไฟฟ้า, ใช้เป็นตัวปิดใหม่และส่วนในเครือข่ายการกระจายอากาศอาหาร เครื่องตัดวงจรขอบเขตที่มีรูปแบบการจัดการทางไกล, ฟังก์ชันป้องกันและควบคุมและฟังก์ชันการสื่อสารการตรวจสอบที่น่าเชื่อถือในการตัดสิน, mA ระดับศูนย์ลําดับกระแสและกระแสสั้นระหว่างระยะ, ทําให้การกําจัดอัตโนมัติของ single-phase grounding ความผิดพลาดและระยะที่จะระยะการผิดพลาดสั้นสวิตช์หลักคือวงศ์ว่างและการปิดรับ SF6ก๊าซผสม N2. กรณีนําเสนอของญี่ปุ่น, เยอรมนี, ก๊าซฝรั่งเศส ปิด, กันระเบิด, เทคโนโลยีระบบประกอบความละเอียดก๊าซผสม N2 ที่ไม่รั่ว, ไม่ได้รับผลกระทบจากสิ่งแวดล้อมภายนอกความน่าเชื่อถือในการดําเนินงานสูงกว่ามากจากกลไกสปริงธรรมดา.
การแนะนําเครื่องควบคุม:
1. ด้วย 485 / 232 อินเตอร์เฟซการสื่อสาร, หรือผ่านไฟเบอร์ออปติก, การติดตามทางไกลไร้สาย; ฟังก์ชันเร่งหลังจากปิดใหม่; เมื่อสวิทช์หนัก,การเร่งอัตโนมัติในกรณีเกิดความผิดพลาดถาวร;
2การปิดทางไกล / มือเพื่อเร่งการกระแทก และการปิดการปิดใหม่: ผู้ใช้ส่งพลังงานหลังจากซ่อมสาย หากเขาลืมที่จะเอาสวิทช์การก่อดินออก ควรเร่งการกระแทก
3.สามารถปรับระยะเวลาการปิดใหม่ได้ 3 ครั้ง
4.วงจรปิดกระโดด ใช้การออกแบบป้องกันการใช้งานผิด และมีฟังก์ชันป้องกันกระโดด
5.กระแสไฟฟ้าแบบไม่มีลําดับ สามารถแยกแยกระหว่างความผิดพลาดในโซนและนอกโซนได้
6.สวิตช์รีโมทคอนโทรลถูกออกแบบมาเพื่อป้องกันการทํางานผิดพลาด
ลักษณะ:
1การป้องกันการแตกเร็ว: สวิตช์ภาระขอบเขตถูกออกแบบมาเพื่อเปิดวงจรอย่างรวดเร็วในกรณีเกิดความผิดพลาดหรือสภาพผิดปกติให้การกําจัดความผิดพลาดอย่างรวดเร็ว และลดระยะเวลาของการตัดไฟฟ้าให้น้อยที่สุด.
2.การป้องกันความแรงเกิน: เครื่องปรับความแรงรวมกลไกการป้องกันความแรงเกิน เพื่อตรวจจับและตอบสนองกับความแรงเกินมันช่วยป้องกันความเสียหายของระบบกระจายน้ําโดยการกระแทกและแยกส่วนผิดปกติ.
3การปิดซ้ําสามครั้ง: สวิตช์ภาระขอบเขตอาจมีความสามารถที่จะพยายามทําการปิดซ้ําสามครั้งโดยอัตโนมัติหลังจากการแก้ไขความผิดพลาดคุณสมบัตินี้ช่วยในการระบุความผิดพลาดชั่วคราวและอัตโนมัติการฟื้นฟูพลังงานถ้าความผิดพลาดถูกเคลียร์.
4.บันทึกอุบัติเหตุ: เครื่องสวิทช์โหลดสามารถบันทึกและเก็บข้อมูลเกี่ยวกับเหตุการณ์ความผิดพลาด, รวมถึงประเภทความผิดพลาด, สถานที่, และตราเวลา. ข้อมูลเหล่านี้มีค่าสําหรับการวิเคราะห์, การแก้ไขปัญหา,และการบํารุงรักษา.
5การป้องกันการบุกรุก: เครื่องสวิทช์ภาระมีเครื่องป้องกันการบุกรุกเพื่อจัดการกับกระแสการบุกรุกที่สูงที่เกิดขึ้นระหว่างการใช้พลังงานของเครื่องแปลงหรือภาระอื่น ๆมันรับประกันการดําเนินงานที่มั่นคงและน่าเชื่อถือ ภายในสภาพแวดล้อมเหล่านี้.
6. Zero Sequence Protection: สวิตช์ภาระขอบเขตอาจมีการป้องกันการติดตามแบบศูนย์เพื่อตรวจจับและตอบสนองกับความผิดพลาดของดินหรือสภาพที่ไม่สมดุลในระบบนี้ช่วยในการระบุและแยกความผิดพลาดที่ก่อให้เกิดความเสี่ยงต่อความมั่นคงของระบบ.
7คล็อคในเวลาจริง: คุณสมบัติคล็อคในเวลาจริงทําให้สวิทช์ความจุบันบันทึกเวลาของเหตุการณ์ความผิดพลาดและการดําเนินงานอื่น ๆ ได้อย่างแม่นยํามันทําให้การร่วมกันเวลาที่แม่นยํา และอํานวยความสะดวกในการวิเคราะห์ลําดับเหตุการณ์.
8การเร่งหลังจากปิดใหม่: หลังจากการพยายามปิดใหม่ที่ประสบความสําเร็จ สวิตช์ภาระอาจให้ฟังก์ชันเร่งเพื่อเพิ่มความเร็วของการกระแทกในกรณีที่ความผิดพลาดยังคงอยู่นี้ช่วยในการลดความเสียหายต่อระบบและเพิ่มประสิทธิภาพการเคลียร์ความผิดพลาด.
9.การสอบถามสถานะในเวลาจริง: เครื่องสวิทช์ภาระสามารถให้ข้อมูลสถานะในเวลาจริง เช่น ตําแหน่ง (เปิดหรือปิด) การแสดงความผิดพลาด และข้อมูลการทํางานทําให้ผู้ประกอบการสามารถติดตามสภาพของสวิตช์ และตัดสินใจอย่างรู้.
10.การควบคุมพีซีกระเป๋าสมาร์ท: สวิตช์ความจูงของบางส่วนสามารถควบคุมและติดตามด้วยการใช้พีซีกระเป๋าสมาร์ทหรืออุปกรณ์มือที่คล้ายกันนี้เพิ่มความสะดวกสบายและความยืดหยุ่นในการบริหารการสวิตช์ทางไกล.
11การตั้งค่าในท้องถิ่น / ระยะไกล: เครื่องปรับความจืดสามารถตั้งค่าและปรับในท้องถิ่นที่สถานที่ติดตั้งหรือระยะไกลผ่านอินเตอร์เฟสการสื่อสารนี่ทําให้การควบคุมและการตั้งค่าตัวเลือกที่สะดวกและยืดหยุ่น.
12.การรายงานความผิดพลาดที่ทํางาน: เครื่องสวิทช์ภาระสามารถรายงานเหตุการณ์ความผิดพลาดหรือสภาพผิดปกติอย่างทํางานต่อระบบควบคุมหรือติดตามกลางสะดวกในการจัดการความผิดพลาดอย่างมีประสิทธิภาพ.
13.GSM Short Message Function: สวิทช์การชะมัดบางส่วนอาจมีความสามารถในการส่งสารประกาศหรือเตือนสารประกาศสั้นผ่านเครือข่าย GSM (Global System for Mobile Communications)นี้สามารถติดตามทางไกลและแจ้งเหตุการณ์ความผิดพลาดหรือสถานะการทํางาน.
เงื่อนไข:
1.ความสูง:2000 เมตร
2.อุณหภูมิภายนอก: -30°C~+55°C
อุณหภูมิเฉลี่ยต่อปีสูงสุดคือ 20°C
อุณหภูมิเฉลี่ยวันสูงสุด 30°C
3ความชื้นสัมพัทธ์: 95% ((25 °C)
4ความสามารถทางแผ่นดินไหว: ความเร่งระดับพื้นที่ 0.3g
ความเร่งตั้งบนพื้น 0.15g
ขณะที่ทํางานให้กับคลื่นไซน์สามคลื่น
ปัจจัยความปลอดภัย 167
5ความเข้มข้นของแผ่นดินไหว 7 องศา
6. ความแตกต่างอุณหภูมิวันสูงสุด:25°C
7สถานที่ติดตั้ง: ภายนอก สายฟ้า 10kv จุดกําหนดความรับผิดชอบของผู้ใช้
8.วิธีการก่อดิน: จุดเฉลี่ยไม่สัมผัส, การก่อดินโค้ลกดวงโค้งและการก่อดินแรงต่อต้านต่ํา
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | ||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | ||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | ||||||||||
| 4 | ปัจจุบัน | A | 630, 1250 | ||||||||
| 5 | ไฟฟ้าตัดวงจรสั้น | kA | 16, 20, 25 | ||||||||
| 6 | ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 30 | ||||||||
| 7 | ปัจจุบันคงทนระยะสั้น | kA | 16, 20, 25 | ||||||||
| 8 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 9 | ปริมาณการปิดวงจรสั้น (ยอด) | kA | 40, 50, 63 | ||||||||
| 10 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | kA | 40, 50, 63 | ||||||||
| 11 | อายุการใช้งานกล | ครั้ง | มากกว่า 1000 | ||||||||
| 12 | ปริมาณการเปิด | 10000 | |||||||||
| 13 | น้ําหนักสะสม | กก | 180 | ||||||||
ปริมาตรเทคนิคของเครื่องควบคุม:
| เลขลําดับ | ปริมาตร | ข้อมูล | ||||||||
| 1 | ความแรงกดไฟเข้า Woking | AC220V | ||||||||
| 2 | ความถี่ในการทํางาน input | 50Hz | ||||||||
| 3 | ระยะความสับสนของความกระชับกําลังที่อนุญาตสําหรับความกระชับกําลังเข้า | ± 20% | ||||||||
| 4 | การใช้พลังงานทั้งหมดของอุปกรณ์ | < 10W | ||||||||
| 5 | ค่าตัวอย่างของปัจจุบันระยะเข้า | 60-600A | ||||||||
| 6 | ขั้นต่ําการทํางานความดันต่ํา | 10-140 วอลต์ | ||||||||
| 7 | ความผิดพลาดในการเก็บตัวอย่างที่อนุญาตสําหรับค่าการใส่พลังงาน | ± 5% | ||||||||
| 8 | ค่าเวลาการชะลอการป้องกันความเร็วเกิน | 0.1-0.3s | ||||||||
| 9 | ค่าตั้งค่าสําหรับกระแสไฟฟ้าลําดับศูนย์ | 0.2-6A | ||||||||
| 10 | ระยะเวลาการล่าช้าในการดําเนินการติดดิน | 0-1200s | ||||||||
