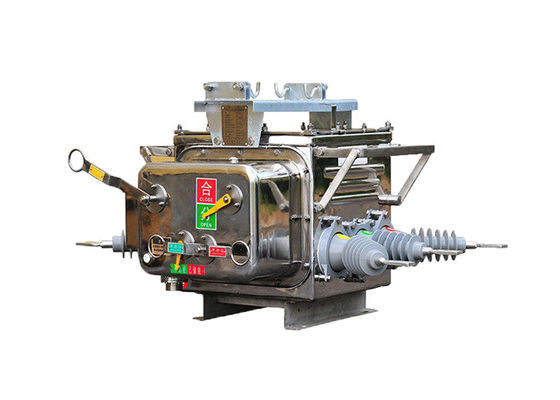

เครื่องตัดวงจรไฟฟ้าความดันสูง ใช้งานง่ายด้วยเครื่องควบคุมอัตโนมัติ
คําอธิบายสินค้า:
เครื่องตัดวงจรระยะว่าง ZW20-12 ((F) เหมาะสําหรับสายกระจายไฟฟ้า 10kV กับ AC 50Hz สามเฟส
มันประกอบด้วยเครื่องตัดวงจรแอนด์ดอร์ฟอร์มความดันสูง ZW20-12 AC, เครื่องควบคุมส่วน, คอมพิวเตอร์มือ PDA และส่วนประกอบอื่น ๆการเชื่อมต่อไฟฟ้าถูกทําขึ้นโดยใช้พล็อกเครื่องบิน และสายควบคุมที่ปิดปิดภายนอก.
มันมีฟังก์ชันการตรวจสอบความผิดพลาด การควบคุมการป้องกัน และการสื่อสารมันสามารถแยกส่วนความผิดพลาดโดยอัตโนมัติและฟื้นฟูพลังงานให้กับส่วนสุขภาพในเวลาสั้นมากหลังจากความผิดพลาดเกิดขึ้นมันยังสามารถติดตามหลายฟังก์ชัน การสอบถามข้อมูลของอุปกรณ์ระบบการแสดงข้อมูลผู้ใช้และสถานะการบํารุงรักษาของระบบข้อมูลภูมิศาสตร์ของระบบกระจายมันเป็นระดับที่ก้าวหน้าของระบบอัตโนมัติการจําหน่ายที่ใช้คอมพิวเตอร์
ลักษณะของเครื่องควบคุม:
1.สามารถติดตั้งอินเตอร์เฟซการสื่อสาร 485/232 หรือสามารถติดตามระยะไกลผ่านไฟเบอร์ออปติก หรือการสื่อสารไร้สายเมื่อสวิทช์ปิดใหม่เนื่องจากความผิดพลาดถาวร.
2เมื่อเกิดความผิดพลาดถาวร มันจะเร่งขึ้นโดยอัตโนมัติ
3.รีโมทคอนโทรล / การล็อคซ้ําด้วยมือด้วยการเร่งเร่งเพื่อขับเคลื่อน และการล็อคซ้ํา: หลังจากผู้ใช้ซ่อมสายและคืนพลังงาน หากเขาลืมถอดสวิทช์มีดกั้นดินมันควรเร่งขึ้น.
4.เวลาช้าในการปิดใหม่สามารถปรับสําหรับทั้งหมดสามการพยายาม
5.วงจรออก / ปิดใหม่ถูกออกแบบเพื่อป้องกันการทํางานผิด และมีฟังก์ชันต่อต้านการปิดใหม่
6ไฟกระแสแบบไม่มีลําดับ สามารถแยกความผิดพลาดในและนอกโซนได้
7การควบคุมทางไกลการออก / การปิดใหม่ ใช้การออกแบบเพื่อป้องกันการทํางานผิด
การใช้งาน:
1.สับสเตชั่นกระจายพลังงาน: สวิตช์ ZW20 ใช้กันทั่วไปในสับสเตชั่นกระจายพลังงาน ทั้งภายในและภายนอกและป้องกันความผิดพลาดในเครือข่ายกระจาย.
2โรงงานอุตสาหกรรม: สวิตช์ ZW20 ใช้ในโรงงานอุตสาหกรรมที่ต้องการการกระจายพลังงานความดันกลางเช่น มอเตอร์, เครื่องแปลง และเครื่องผลิตไฟฟ้า
3.อาคารพาณิชย์: เครื่องสวิทช์นี้ถูกใช้ในอาคารพาณิชย์ รวมถึงศูนย์การค้า สถานที่สํานักงาน และโรงพยาบาล เพื่อการกระจายพลังงานที่น่าเชื่อถือและปลอดภัยมันทําให้การสลับภาระที่มีประสิทธิภาพและป้องกันภาระไฟฟ้าที่สําคัญ.
4ระบบพลังงานที่เกิดใหม่: เครื่องสวิทช์ ZW20 เหมาะสําหรับระบบพลังงานที่เกิดใหม่ เช่น โรงไฟฟ้าพลังแสงอาทิตย์และฟาร์มลมมันอํานวยความสะดวกในการสลับและคุ้มครองวงจรความดันกลางในระบบเหล่านี้.
5.ไฟฟ้าไฟฟ้าทางรถไฟ: สวิตช์ถูกใช้ในโครงการไฟฟ้าไฟฟ้าทางรถไฟเพื่อควบคุมและปกป้องการจําหน่ายพลังงานให้กับเครือข่ายรถไฟมันรับประกันการกระจายพลังงานที่น่าเชื่อถือและปลอดภัยสําหรับการดําเนินการรถไฟ.
6.การดําเนินงานในเหมืองแร่: เครื่องสวิทช์ ZW20 ใช้ในการดําเนินงานในเหมืองแร่เพื่อควบคุมและป้องกันอุปกรณ์ไฟฟ้าและเครือข่ายการกระจายพลังงานในเหมืองใต้ดินและบนผิว
7.ศูนย์ข้อมูล: สวิตช์ถูกใช้ในศูนย์ข้อมูลเพื่อรับรองการกระจายพลังงานที่น่าเชื่อถือและการป้องกันพื้นฐานไอทีที่สําคัญมันทําให้การสลับภาระที่มีประสิทธิภาพและป้องกันความผิดพลาดไฟฟ้า.
8.อุตสาหกรรมน้ํามันและก๊าซ: เครื่องสวิทช์ ZW20 ได้รับการนําไปใช้ในอุตสาหกรรมน้ํามันและก๊าซในการควบคุมและป้องกันอุปกรณ์ไฟฟ้าในโรงแปรรูปน้ํามัน, ท่อท่อ, และแพลตฟอร์มนอกทะเล
9โครงการพื้นฐาน: เครื่องสวิทช์ถูกใช้ในโครงการพื้นฐานต่างๆ เช่น สนามบิน ท่าเรือ และสนามกีฬา เพื่อการกระจายและป้องกันพลังงานที่น่าเชื่อถือได้
10สถานที่บําบัดน้ําและน้ําเสีย: สวิทช์ ZW20 ใช้ในสถานที่บําบัดน้ําและน้ําเสียเพื่อควบคุมและปกป้องอุปกรณ์ไฟฟ้าในสถานีสูบน้ํา, โรงบําบัดและเครือข่ายจําหน่าย.
โครงสร้าง:
1. เครื่องควบคุมเป็นอุปกรณ์ป้องกันและติดตามเรเล่ชนิดไมโครคอมพิวเตอร์
2มันมีความทนทานต่ออากาศธรรมชาติและความหนาแน่น
3. รูปแบบประโยชน์เชื่อมต่อกับร่างสวิทช์ผ่านตัวเชื่อมเครื่องบิน
4ความน่าเชื่อถือในการเชื่อมต่อที่ดีและระดับการป้องกันสูง
มีช่องทางการเข้าแบบแอนาล็อก 4 ช่อง คือ A phase current, C phase current, sequence current, BC phase voltage มีช่องทางการเข้าแบบแอนาล็อก 4 ช่อง คือ A phase current, C phase current, sequence current, BC phase voltageเครื่องควบคุมตรวจสอบความผิดพลาดของสายโดยการติดตามในเวลาจริงค่าของรุ่นและเปรียบเทียบกับค่าคงที่, แล้วดําเนินการรักษาที่ตรงกัน
สภาพ:
1 อุณหภูมิอากาศรอบตัว: -40 ° C ~ + 70 ° C
2 ความสูง: ไม่เกิน 3000 เมตร
3 อากาศภายในห้องอาจถูกปนเปื้อนด้วยฝุ่น ควัน ก๊าซที่เป็นสารกัดสนิม ควัน หรือสเปรย์เกลือ ระดับปนเปื้อน: ชั้น IV:
4 ความเร็วลมไม่เกิน 34 m / s (เทียบเท่า 700 Pa บนผิวกระบอก)
5 ความสั่นสะเทือนหรือการเคลื่อนไหวของพื้นดินจากภายนอกของเครื่องสลับและอุปกรณ์ควบคุม
6 อัมพลิทูดของอาการแทรกแซงไฟฟ้าแม่เหล็กที่ผลักดันในระบบรองไม่เกิน 1.6kV
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | ||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | ||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | ||||||||||
| 4 | ปัจจุบัน | A | 630, 1250 | ||||||||
| 5 | ไฟฟ้าตัดวงจรสั้น | kA | 16, 20, 25 | ||||||||
| 6 | ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 30 | ||||||||
| 7 | ปัจจุบันคงทนระยะสั้น | kA | 16, 20, 25 | ||||||||
| 8 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 9 | ปริมาณการปิดวงจรสั้น (ยอด) | kA | 40, 50, 63 | ||||||||
| 10 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | kA | 40, 50, 63 | ||||||||
| 11 | อายุการใช้งานกล | ครั้ง | มากกว่า 1000 | ||||||||
| 12 | ปริมาณการเปิด | 10000 | |||||||||
| 13 | น้ําหนักสะสม | กก | 180 | ||||||||
ปริมาตรเทคนิคของเครื่องควบคุม:
| เลขลําดับ | ปริมาตร | ข้อมูล | ||||||||
| 1 | ความแรงกดไฟเข้า Woking | AC220V | ||||||||
| 2 | ความถี่ในการทํางาน input | 50Hz | ||||||||
| 3 | ระยะความสับสนของความกระชับกําลังที่อนุญาตสําหรับความกระชับกําลังเข้า | ± 20% | ||||||||
| 4 | การใช้พลังงานทั้งหมดของอุปกรณ์ | < 10W | ||||||||
| 5 | ค่าตัวอย่างของปัจจุบันระยะเข้า | 60-600A | ||||||||
| 6 | ขั้นต่ําการทํางานความดันต่ํา | 10-140 วอลต์ | ||||||||
| 7 | ความผิดพลาดในการเก็บตัวอย่างที่อนุญาตสําหรับค่าการใส่พลังงาน | ± 5% | ||||||||
| 8 | ค่าเวลาการชะลอการป้องกันความเร็วเกิน | 0.1-0.3s | ||||||||
| 9 | ค่าตั้งค่าสําหรับกระแสไฟฟ้าลําดับศูนย์ | 0.2-6A | ||||||||
| 10 | ระยะเวลาการล่าช้าในการดําเนินการติดดิน | 0-1200s | ||||||||
