เครื่องปรับระยะว่างไฟฟ้า พร้อมสวิทช์สติ๊กสติ๊กสวิทช์สแตนเลสโพสเซลีนสําหรับกลางแจ้ง
คําอธิบายสินค้า:

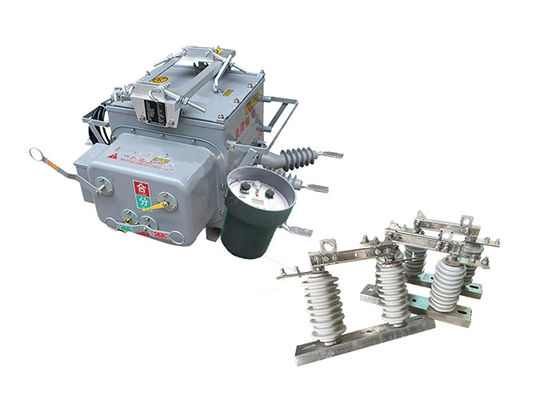

ZW20-12 ((F) Outdoor Vacuum Circuit Breaker เป็นอุปกรณ์ที่หลากหลายและฉลาดที่รวมฟังก์ชันของเครื่องตัดวาคิวัม สวิตช์ภาระวาคิวัม เครื่องปิดใหม่และเครื่องตัดส่วนมันถูกออกแบบให้ใช้ในเครือข่ายกระจายไฟฟ้า 10kV และ 13kVโดยเฉพาะในเครือไฟฟ้าในเมืองและชนบท
ส่วนประกอบหลักของเครื่องตัดวงจร ZW20-12 ((F) ประกอบด้วยเครื่องตัดวงจรระบายว่าง เครื่องควบคุม CH-40 และเครื่องแปลงความแรงภายนอกเครื่องตัดความว่างรับผิดชอบในการตัดและทําวงจรไฟฟ้า, ขณะที่ตัวควบคุม CH-40 ให้ฟังก์ชันการป้องกันและควบคุมที่ฉลาด. เครื่องแปลงความดันภายนอกช่วยในการวัดความดันที่แม่นยําเพื่อการควบคุมและการติดตาม.
The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesโดยทั่วไปใช้ในระบบส่งและกระจายไฟฟ้าความดันสูง
สวิตช์ถูกออกแบบมาเพื่อเปิดและปิดภายใต้สภาพปกติหรือผิดปกติ เช่น ความผิดพลาดหรือการเคลื่อนไหวเกินแรงมันตัดส่วนของระบบจากส่วนที่เหลือของเครือข่าย, ป้องกันการไหลของไฟฟ้าไปยังส่วนที่
สวิทช์ตัดความดันสูงถูกออกแบบให้ทํางานในความดันระหว่าง 600 โวลต์ และ 765,000 โวลต์ และสามารถทํางานด้วยมือหรืออัตโนมัติได้ปกติจะติดตั้งไว้ในสถานีไฟฟ้าย่อย หรือบนเสาไฟฟ้าและเป็นองค์ประกอบสําคัญของระบบไฟฟ้า
ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง
ลักษณะของเครื่องควบคุม:
1.สามารถติดตั้งอินเตอร์เฟซการสื่อสาร 485/232 หรือสามารถติดตามระยะไกลผ่านไฟเบอร์ออปติก หรือการสื่อสารไร้สายเมื่อสวิทช์ปิดใหม่เนื่องจากความผิดพลาดถาวร.
2เมื่อเกิดความผิดพลาดถาวร มันจะเร่งขึ้นโดยอัตโนมัติ
3.รีโมทคอนโทรล / การล็อคซ้ําด้วยมือด้วยการเร่งเร่งเพื่อขับเคลื่อน และการล็อคซ้ํา: หลังจากผู้ใช้ซ่อมสายและคืนพลังงาน หากเขาลืมถอดสวิทช์มีดกั้นดินมันควรเร่งขึ้น.
4.เวลาช้าในการปิดใหม่สามารถปรับสําหรับทั้งหมดสามการพยายาม
5.วงจรออก / ปิดใหม่ถูกออกแบบเพื่อป้องกันการทํางานผิด และมีฟังก์ชันต่อต้านการปิดใหม่
6ไฟกระแสแบบไม่มีลําดับ สามารถแยกความผิดพลาดในและนอกโซนได้
7การควบคุมทางไกลการออก / การปิดใหม่ ใช้การออกแบบเพื่อป้องกันการทํางานผิด
การใช้งาน:
1.สวิทช์ตัดต่อและสวิทช์ติดต่อ: เครื่องตัดวงจร ZW20-12 ((F) สามารถใช้เป็นสวิทช์ตัดต่อหรือสวิทช์ติดต่อในระบบระบบกระจายพลังงานมันสามารถเปิดและปิดวงจรระหว่างการบํารุงรักษาหรือภาวะความผิดพลาด.
2อุปกรณ์เปลี่ยนอัตโนมัติ: เป็นอุปกรณ์เปลี่ยนอัตโนมัติ ทําให้สามารถนําการเปลี่ยนภาระไปใช้ในระบบเครือข่ายวงแหวนลักษณะนี้เพิ่มความยืดหยุ่นและประสิทธิภาพของการกระจายพลังงาน.
3.Boundary Switch: ในสายสาขาของไฟฟ้า, เครื่องตัดวงจร ZW20-12(F) สามารถทํางานเป็นสวิตช์ขอบเขตหรือ "สุนัขเฝ้าระวัง." มันช่วยในการติดตามและปกป้องสายสาขาจากความผิดพลาดและสภาพผิดปกติ.
4.Recloser and Sectionalizer: เครื่องตัดวงจรสามารถทํางานเป็น Recloser และ sectionalizer ในเครือข่ายกระจายอากาศมันอัตโนมัติฟื้นฟูพลังงานหลังจากความผิดพลาดชั่วคราวและแยกส่วนที่ผิดปกติเพื่อลดลงผลกระทบของการตัด.
โครงสร้าง:
1เครื่องควบคุมเป็นอุปกรณ์ป้องกันและติดตามเรเล่ที่ใช้ไมโครคอมพิวเตอร์
2เครื่องควบคุมมีความทนทานต่อสภาพอากาศและป้องกันความหนาแน่น
3มันถูกเชื่อมต่อกับตัวสวิทช์ ผ่านเครื่องเชื่อมเครื่องบิน
4มันมีความน่าเชื่อถือในการเชื่อมต่อที่ดีและมีระดับการป้องกันสูง
เครื่องควบคุมมีช่องทางเข้าแบบแอนาล็อกสี่ช่อง: ไฟฟ้าระยะ A, ไฟฟ้าระยะ C, ไฟฟ้าระยะศูนย์, และความดันระยะ BCเครื่องควบคุมติดตามค่าของปริมาณเข้าแบบแอนาล็อกเหล่านี้ในเวลาจริงและเปรียบเทียบพวกเขากับค่าที่กําหนดเพื่อกําหนดความผิดพลาดสายและเริ่มต้นการกระทําที่สอดคล้อง.
ปริมาตรเทคนิค:
ZW20-12 ((F)
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | ||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | ||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | ||||||||||
| 4 | ปัจจุบัน | A | 630, 1250 | ||||||||
| 5 | ไฟฟ้าตัดวงจรสั้น | kA | 16, 20, 25 | ||||||||
| 6 | ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 30 | ||||||||
| 7 | ปัจจุบันคงทนระยะสั้น | kA | 16, 20, 25 | ||||||||
| 8 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 9 | ปริมาณการปิดวงจรสั้น (ยอด) | kA | 40, 50, 63 | ||||||||
| 10 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | kA | 40, 50, 63 | ||||||||
| 11 | อายุการใช้งานกล | ครั้ง | มากกว่า 1000 | ||||||||
| 12 | ปริมาณการเปิด | 10000 | |||||||||
| 13 | น้ําหนักสะสม | กก | 180 | ||||||||
GW9-10
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ปัจจุบัน | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s ระยะสั้นทนกระแส | รุ่นหมายเลข | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | ระดับความละเอียด | ไฟฟ้ากระแทก ทนความกระชับกําลัง ((สูงสุด) | ดินแดนขั้วโลก (บวกและลบ) |
kV | 75 | |||||||
| การหัก (บวกและลบ) |
85 | |||||||||||
| ความถี่อุตสาหกรรม ทนความกระชับกําลัง (1 นาที) (มูลค่าจริง) |
การทดสอบแบบแห้ง/การทดสอบแบบเปียก | ดินแดนขั้วโลก | 42 ((แห้ง) 34 ((Wet) |
|||||||||
| การหัก | 48 ((แห้ง) | |||||||||||
| 48 ((แห้ง) | ||||||||||||
| 48 ((แห้ง) 40 ((ชื้น) |
||||||||||||
| 5 | ความต้านทานวงจรหลัก | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | เวลาใช้งานของเครื่องจักรกล | ครั้ง | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
