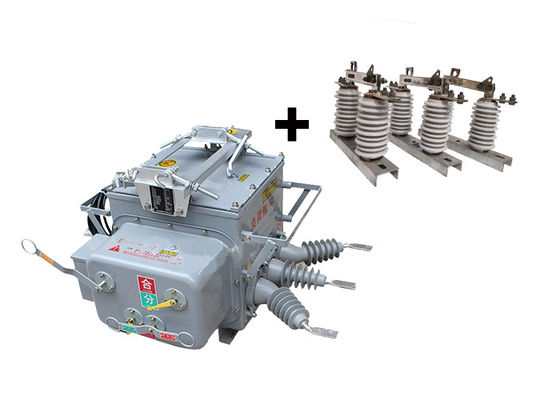

เครื่องปรับอัตราภาระแลกเปลี่ยนสามเฟส AC พร้อมเครื่องควบคุม VCB 10kV 13kV ใช้กับเครื่องปรับอัตราการตัดต่อภายนอก

เครื่องปรับอัตราภาระแลกเปลี่ยนสามเฟส AC พร้อมเครื่องควบคุม VCB 10kV 13kV ใช้กับเครื่องปรับอัตราการตัดต่อภายนอก

คําอธิบายสินค้า:

ZW20-12 ((F) Outdoor Vacuum Circuit Breaker เป็นอุปกรณ์ที่หลากหลายและฉลาดที่รวมฟังก์ชันของเครื่องตัดวาคิวัม สวิตช์ภาระวาคิวัม เครื่องปิดใหม่และเครื่องตัดส่วนมันถูกออกแบบให้ใช้ในเครือข่ายกระจายไฟฟ้า 10kV และ 13kVโดยเฉพาะในเครือไฟฟ้าในเมืองและชนบท

ส่วนประกอบหลักของเครื่องตัดวงจร ZW20-12 ((F) ประกอบด้วยเครื่องตัดวงจรระบายว่าง เครื่องควบคุม CH-40 และเครื่องแปลงความแรงภายนอกเครื่องตัดความว่างรับผิดชอบในการตัดและทําวงจรไฟฟ้า, ขณะที่ตัวควบคุม CH-40 ให้ฟังก์ชันการป้องกันและควบคุมที่ฉลาด. เครื่องแปลงความดันภายนอกช่วยในการวัดความดันที่แม่นยําเพื่อการควบคุมและการติดตาม.

สวิทช์ตัดต่อภายนอก GW9-10 ใช้ในระบบส่งและกระจายความแรงสูง เพื่อแยกส่วนของเครือข่ายเพื่อการบํารุงรักษาหรือการซ่อมแซมพวกเขายังใช้เป็นอุปกรณ์รักษาความปลอดภัย เพื่อปกป้องคนทํางานจากอันตรายทางไฟฟ้าเช่น การสัมผัสโดยบังเอิญกับส่วนที่ใช้ไฟฟ้าของระบบ

พวกมันถูกออกแบบมาเพื่อรับมือกับความดันและกระแสไฟฟ้าสูง และมักถูกติดตั้งในสถานที่กลางแจ้ง ที่พวกมันถูกเผชิญกับสภาพแวดล้อมที่ยากลําบาก เช่น อุณหภูมิสูง,เพราะฉะนั้น พวกมันถูกสร้างขึ้นเพื่อทนต่อสภาพการณ์เหล่านี้ และมักถูกทําจากวัสดุที่ยั่งยืน เช่น เหล็กหรืออลูมิเนียม

สวิตช์ตัดต่อ Toutdoor มีหลายประเภทและการปรับแต่งขึ้นอยู่กับการใช้งานและความต้องการเฉพาะเจาะจงขณะที่อื่นๆ เหมาะสําหรับการใช้ในกลางแจ้งบางส่วนถูกออกแบบให้ทํางานด้วยมือ ขณะที่อีกบางส่วนเป็นระบบอัตโนมัติ และสามารถทํางานได้ไกล

นอกเหนือจากหน้าที่หลักของพวกเขาในการแยกวงจร VEIs ยังมีลักษณะสําคัญอื่น ๆ เช่น การให้สัญญาณภาพของสถานะของพวกเขา (เปิดหรือปิด)และให้แน่ใจว่าวงจรไม่ได้แรงเมื่อตัวแยกเปิด.

ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง



ลักษณะของเครื่องควบคุม:

1.สามารถติดตั้งอินเตอร์เฟซการสื่อสาร 485/232 หรือสามารถติดตามระยะไกลผ่านไฟเบอร์ออปติก หรือการสื่อสารไร้สายเมื่อสวิทช์ปิดใหม่เนื่องจากความผิดพลาดถาวร.

2เมื่อเกิดความผิดพลาดถาวร มันจะเร่งขึ้นโดยอัตโนมัติ

3.รีโมทคอนโทรล / การล็อคซ้ําด้วยมือด้วยการเร่งเร่งเพื่อขับเคลื่อน และการล็อคซ้ํา: หลังจากผู้ใช้ซ่อมสายและคืนพลังงาน หากเขาลืมถอดสวิทช์มีดกั้นดินมันควรเร่งขึ้น.

4.เวลาช้าในการปิดใหม่สามารถปรับสําหรับทั้งหมดสามการพยายาม

5.วงจรออก / ปิดใหม่ถูกออกแบบเพื่อป้องกันการทํางานผิด และมีฟังก์ชันต่อต้านการปิดใหม่

6ไฟกระแสแบบไม่มีลําดับ สามารถแยกความผิดพลาดในและนอกโซนได้

7การควบคุมทางไกลการออก / การปิดใหม่ ใช้การออกแบบเพื่อป้องกันการทํางานผิด



ลักษณะ:

1เครื่องตัดวงจรอัตโนมัติ ZW20-12 ((F) แสดงความสามารถที่แข็งแรงในการทนต่อมลพิษการประกันผลงานที่น่าเชื่อถือ แม้ในสภาพปนเปื้อนนอกจากนี้ มันยังแสดงให้เห็นถึงความทนทานต่ออุณหภูมิสูงและต่ํา ทําให้สามารถทํางานได้ในสภาพแวดล้อมอุณหภูมิที่กว้างขวาง นอกจากนี้ เครื่องตัดวงจรยังไม่มีอันตรายต่อการเผาไหม้หรือระเบิดเพิ่มความปลอดภัยทั่วไป.

2ด้วยโครงสร้างที่ปิดเต็มที่ เครื่องตัดวงจรเต็มไปด้วยก๊าซ SF6 ภายในกล่องทําให้มันเหมาะสําหรับการใช้ในพื้นที่ที่มีอุณหภูมิสูงและความชื้นกล่องปิดป้องกันองค์ประกอบภายในจากองค์ประกอบภายนอก, รับรองผลงานที่ดีที่สุดและอายุยืน

3เครื่องตัดวงจรมีเครื่องแปลงกระแส (CT) ที่ส่งกระแสกระแสไปยังตัวควบคุมที่มีความชํานาญในการวิเคราะห์ข้อมูลให้ความยืดหยุ่นในการตั้งค่าระบบทอร์มิเนลการเชื่อมต่อสามารถเชื่อมต่อได้ง่ายกับซ็อตเทอร์มิเนลที่สอดคล้องกัน ทําให้กระบวนการติดตั้งและบํารุงรักษาที่สะดวกสบาย

4กลไกการทํางานของเครื่องตัดวงจรเป็นนวัตกรรมและเรียบง่าย ส่งผลให้มีขนาดเล็กและการก่อสร้างเบาลดความเสี่ยงของการทํางานผิดปกติหรือล้มเหลวขนาดคอมแพคต์ยังช่วยในการออมพื้นที่ในการติดตั้งและการจัดการง่าย

5กล่องภายนอกของเครื่องตัดวงจรมีตัวชี้วัดที่เห็นได้ชัดสําหรับภาวะ "การเก็บพลังงาน" "เปิด" และ "ปิด" ตัวชี้วัดเหล่านี้ให้สัญญาณภาพที่ชัดเจนทําให้สามารถระบุสถานะการทํางานของเครื่องตัดวงจรได้ง่ายการตอบสนองทางสายตานี้ช่วยเพิ่มประสิทธิภาพการทํางาน และให้การติดตามสถานะของเครื่องตัดวงจรอย่างแม่นยํา




โครงสร้าง:

1อุปกรณ์ป้องกันและติดตามเรเล่ที่ใช้ไมโครคอมพิวเตอร์ เป็นเครื่องควบคุมระบบตัดวงจรมันใช้เทคโนโลยีไมโครคอมพิวเตอร์ที่ทันสมัยเพื่อให้การป้องกันและการติดตามการทํางานรีเลีที่แม่นยําและมีประสิทธิภาพ.

2เครื่องควบคุมถูกออกแบบให้มีความทนทานต่ออากาศอย่างแข็งแกร่ง ทําให้มันสามารถทนต่อสภาพแวดล้อมที่หลากหลายรับประกันการทํางานที่น่าเชื่อถือ แม้ในสภาพแวดล้อมที่ชื้นหรือชื้น.

3.เพื่อสร้างการเชื่อมต่อที่ปลอดภัยและน่าเชื่อถือ เครื่องควบคุมเชื่อมต่อกับตัวสวิทช์โดยใช้เครื่องเชื่อมต่อการบิน เครื่องเชื่อมต่อเหล่านี้ให้ความมั่นคงและความทนทานสูงรับรองการสื่อสารและการทํางานที่เหมาะสมระหว่างตัวควบคุมและสวิตช์.

4เครื่องควบคุมมีความน่าเชื่อถือต่อการเชื่อมต่อที่ดีเยี่ยม ลดความเสี่ยงของการสูญเสียสัญญาณหรือการสับสนให้น้อยที่สุดการรักษาความสมบูรณ์แบบและความแม่นยําของระบบป้องกันและติดตามรีเล.

สภาพ:

1.ความสูง:2000 เมตร

2.อุณหภูมิภายนอก: -30°C~+55°C

อุณหภูมิเฉลี่ยต่อปีสูงสุดคือ 20°C

อุณหภูมิเฉลี่ยวันสูงสุด 30°C

3ความชื้นสัมพัทธ์: 95% ((25 °C)

4ความสามารถทางแผ่นดินไหว: ความเร่งระดับพื้นที่ 0.3g

ความเร่งตั้งบนพื้น 0.15g

ขณะที่ทํางานให้กับคลื่นไซน์สามคลื่น

ปัจจัยความปลอดภัย 167

5ความเข้มข้นของแผ่นดินไหว 7 องศา

6. ความแตกต่างอุณหภูมิวันสูงสุด:25°C

7สถานที่ติดตั้ง: ภายนอก สายฟ้า 10kv จุดกําหนดความรับผิดชอบของผู้ใช้

8.วิธีการก่อดิน: จุดเฉลี่ยไม่สัมผัส, การก่อดินโค้ลกดวงโค้งและการก่อดินแรงต่อต้านต่ํา




ปริมาตรเทคนิค:

ZW20-12 ((F)

GW9-10
