อัตโนมัติ ปรับขอบเขตภาระแคลนสวิทช์มาตรฐาน IEC62271-100 12kV สําหรับสับสเตชั่นการกระจายพลังงาน
คําอธิบายสินค้า:

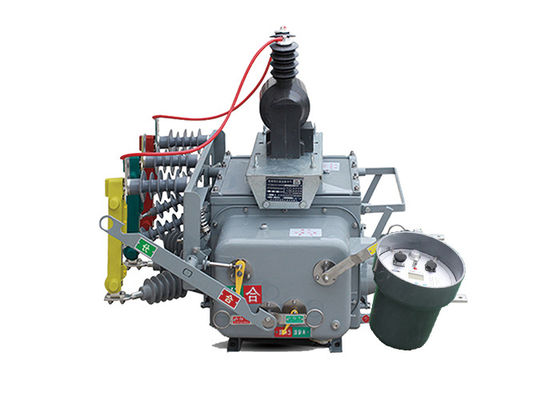

ZW20-12 รางสวิทช์ภาระภาระคือ AC 50Hz สามเฟส ภายนอก เครื่องสวิทช์ความดันสูง เป็นหลักที่ใช้สําหรับระบบกระจายไฟฟ้าภายนอก 10kV ในเครือข่ายการเกษตรและเมืองใช้ในการเปลี่ยนภาระ, การหักความจุ, กระแสความจุเกิน, กระแสวงจรสั้น, และการใช้งานที่คล้ายกัน
โครงสร้างโดยรวมเป็นชนิดกล่องสามเฟสทั่วไป ประกอบด้วยกลไกการทํางาน, วงจรนํา, ระบบแยก, เคลือบประกอบ, และบ้าน.
มันพร้อมกับเทอร์มิเนลทางไกลที่สมบูรณ์แบบที่สมอง เพื่อตอบสนองความต้องการของแอพลิเคชั่นอัตโนมัติการจําหน่าย
• เมื่อรวมกับตัวควบคุมที่มีความฉลาดที่มีฟังก์ชัน GSM SMS มันกลายเป็น ZW20-12 ((Z) เครื่องตัดวงจรแลกเปลี่ยนความแรงสูงที่ฉลาดภายนอก
• เมื่อรวมกับตัวควบคุมส่วนส่วน, มันกลายเป็น ZW20-12 ((F) ภายนอกส่วนส่วนความดันสูง AC เครื่องตัดวงจรสูบ
ลักษณะของเครื่องควบคุม:
เครื่องควบคุมปลายทางที่ฉลาดมีฟังก์ชัน เช่น การป้องกัน การควบคุมอัตโนมัติ การตรวจสอบ/สอบถาม การสื่อสาร และการจัดการซอฟต์แวร์
1.ฟังก์ชันครบวงจร:
• ทําหน้าที่ต่างๆ อย่างสมบูรณ์แบบ เช่น การป้องกันวงจร การควบคุมทางไกล การเตือนและการติดตามทางไกล
2ค่าใช้จ่ายต่ําและการใช้งาน
• ไม่จําเป็นต้องลงทุนอุปกรณ์การสื่อสารใด ๆ ในเครือข่าย GSM เพียงแค่ซื้อบัตร SIM และเปิดบริการ SMS
3มาตรการรักษาความปลอดภัยหลายอย่าง
• ใช้ โทรศัพท์ มือ ถือ ที่ ได้ รับ การ แนะ นํา, การ รหัส ข้อมูล, การ ตรวจ ยืนยัน รหัส ยิง ปลา, และ มาตรการ ความ ปลอดภัย อื่น ๆ.
• โมดูล GSM สามารถระบุเบอร์มือถือและรับคําสั่งจากโทรศัพท์ที่เชื่อมต่อเท่านั้น
• ข้อความสื่อสารสําหรับรีโมทคอนโทรล และคําสั่งอื่น ๆ ถูกเข้ารหัส
•ปฏิบัติตามวิธีการรีโมทคอนโทรลที่ตั้งไว้ก่อน-ยืนยัน-ดําเนินการ-ตรวจสอบ เพื่อรับรองความปลอดภัยของการควบคุมระบบและป้องกันการทํางานผิดพลาด
4การตั้งค่าระบบง่าย:
• ไม่จําเป็นต้องติดตั้งสายการสื่อสารหรือสายการสื่อสาร debug
• เพียงติดตั้งเทอร์มินัลการติดตามทางสมาร์ท SMS อย่างถูกต้อง วางซิมการ์ด กําหนดเบอร์มือถือที่กําหนดแล้วระบบจะเริ่มทํางาน
5ติดตามมือถือทุกเวลา ทุกที่
• การติดตามและดูในเวลาจริงสามารถทําได้ในสถานที่ใด ๆ ที่มีสัญญาณ โดยไม่ต้องใช้บุคลากรในการติดตาม
การใช้งาน:
1.สวิทช์ตัดต่อและสวิทช์ติดต่อ: เครื่องตัดวงจร ZW20-12 ((F) สามารถใช้เป็นสวิทช์ตัดต่อหรือสวิทช์ติดต่อในระบบระบบกระจายพลังงานมันสามารถเปิดและปิดวงจรระหว่างการบํารุงรักษาหรือภาวะความผิดพลาด.
2อุปกรณ์เปลี่ยนอัตโนมัติ: เป็นอุปกรณ์เปลี่ยนอัตโนมัติ ทําให้สามารถนําการเปลี่ยนภาระไปใช้ในระบบเครือข่ายวงแหวนลักษณะนี้เพิ่มความยืดหยุ่นและประสิทธิภาพของการกระจายพลังงาน.
3.Boundary Switch: ในสายสาขาของไฟฟ้า, เครื่องตัดวงจร ZW20-12(F) สามารถทํางานเป็นสวิตช์ขอบเขตหรือ "สุนัขเฝ้าระวัง." มันช่วยในการติดตามและปกป้องสายสาขาจากความผิดพลาดและสภาพผิดปกติ.
4.Recloser and Sectionalizer: เครื่องตัดวงจรสามารถทํางานเป็น Recloser และ sectionalizer ในเครือข่ายกระจายอากาศมันอัตโนมัติฟื้นฟูพลังงานหลังจากความผิดพลาดชั่วคราวและแยกส่วนที่ผิดปกติเพื่อลดลงผลกระทบของการตัด.
ลักษณะ:
1ความสามารถที่แข็งแรงในการทนต่อมลพิษ ความทนต่ออุณหภูมิสูงและต่ํา และไม่มีอันตรายของการเผาไหม้หรือระเบิด
2โครงสร้างปิดเต็มที่ เต็มไปด้วยก๊าซ SF6 ในกล่อง มีประสิทธิภาพการปิดดีเยี่ยม เหมาะสําหรับใช้ในพื้นที่อุณหภูมิสูงและความชื้น
3. อุปกรณ์พร้อมกับแปลงกระแสกระแส (CT) เพื่อส่งกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสและปลายเชื่อมต่อสามารถเชื่อมต่อกับซ็อตปลายที่ตรงกัน.
4กลไกการทํางานเป็นนวัตกรรมและเรียบง่าย ด้วยขนาดเล็กและน้ําหนักเบา
5กล่องภายนอกมีตัวชี้วัดที่ชัดเจนสําหรับ "การเก็บพลังงาน" "เปิด" และ "ปิด" สถานะ
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | ||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | ||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | ||||||||||
| 4 | ปัจจุบัน | A | 630, 1250 | ||||||||
| 5 | ไฟฟ้าตัดวงจรสั้น | kA | 16, 20, 25 | ||||||||
| 6 | ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 30 | ||||||||
| 7 | ปัจจุบันคงทนระยะสั้น | kA | 16, 20, 25 | ||||||||
| 8 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 9 | ปริมาณการปิดวงจรสั้น (ยอด) | kA | 40, 50, 63 | ||||||||
| 10 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | kA | 40, 50, 63 | ||||||||
| 11 | อายุการใช้งานกล | ครั้ง | มากกว่า 1000 | ||||||||
| 12 | ปริมาณการเปิด | 10000 | |||||||||
| 13 | น้ําหนักสะสม | กก | 180 | ||||||||
ปริมาตรเทคนิคของเครื่องควบคุม:
| เลขลําดับ | ปริมาตร | ข้อมูล | ||||||||
| 1 | ความแรงกดไฟเข้า Woking | AC220V | ||||||||
| 2 | ความถี่ในการทํางาน input | 50Hz | ||||||||
| 3 | ระยะความสับสนของความกระชับกําลังที่อนุญาตสําหรับความกระชับกําลังเข้า | ± 20% | ||||||||
| 4 | การใช้พลังงานทั้งหมดของอุปกรณ์ | < 10W | ||||||||
| 5 | ค่าตัวอย่างของปัจจุบันระยะเข้า | 60-600A | ||||||||
| 6 | ขั้นต่ําการทํางานความดันต่ํา | 10-140 วอลต์ | ||||||||
| 7 | ความผิดพลาดในการเก็บตัวอย่างที่อนุญาตสําหรับค่าการใส่พลังงาน | ± 5% | ||||||||
| 8 | ค่าเวลาการชะลอการป้องกันความเร็วเกิน | 0.1-0.3s | ||||||||
| 9 | ค่าตั้งค่าสําหรับกระแสไฟฟ้าลําดับศูนย์ | 0.2-6A | ||||||||
| 10 | ระยะเวลาการล่าช้าในการดําเนินการติดดิน | 0-1200s | ||||||||
