เครื่องปรับอัตราภาระไฟฟ้าที่มีเครื่องควบคุมที่ฉลาด ใช้เป็นระบบอัตโนมัติ/มือสําหรับแผนงานอุตสาหกรรม
คําอธิบายสินค้า:

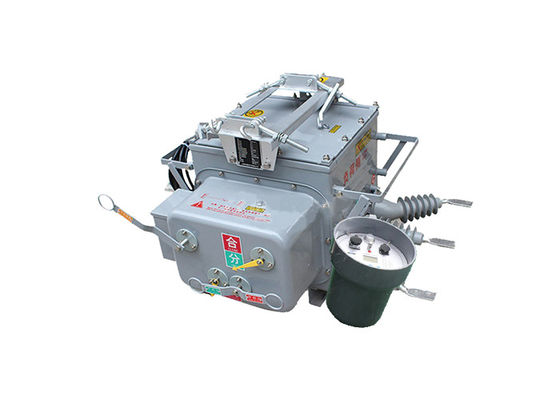

ZW20-12 ((F) Boundary Load Switch เป็นสินค้าใหม่ที่รวมฟังก์ชันหลายอย่างเข้ากับอุปกรณ์ฉลาดเดียวเครื่องปิดใหม่, และ sectionalizer, ให้ความสามารถและประสิทธิภาพในการใช้งานที่หลากหลาย
ส่วนประกอบหลักของ Boundary Load Switch ประกอบด้วยเครื่องตัดความร้อน, เครื่องควบคุม CH-40 และเครื่องแปลงความแรงภายนอกขณะที่ตัวควบคุม CH-40 ให้การคุ้มกันที่ระดับสูง, การควบคุมและการสื่อสารฟังก์ชัน เครื่องแปลงความดันภายนอก, ซึ่งเป็นตัวเลือกสําหรับเครือข่ายวงแหวนสายการจําหน่ายอัตโนมัติสามารถนําไปใช้สําหรับ PT (ทรานฟอร์เมอร์ความเป็นไปได้) การเชื่อมต่อสองฝ่าย.
ผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในเครือข่ายวงแหวนพื้นที่ของเครือข่ายไฟฟ้าในเมืองและชนบทขนาด 10kV และ 13kVและอุปกรณ์สวิทช์อัตโนมัติสําหรับการใช้ภาระสายในเครือข่ายวงแหวนนอกจากนี้, มันสามารถทํางานเป็นสวิตช์ขอบเขต (ที่รู้จักกันในทั่วไปว่าสุนัขเฝ้าระวัง) ในสายไฟฟ้าสาขา, รวมทั้งการปิดใหม่และการตัดส่วนในเครือข่ายการกระจายอากาศ.
สวิตช์ภาระขอบเขต (Boundary Load Switch) มีความสามารถในการจัดการทางไกล ทําให้สามารถติดตามและควบคุมได้อย่างมีประสิทธิภาพการอํานวยความสะดวกในการบูรณาการอย่างต่อเนื่องในระบบอัตโนมัติการจัดจําหน่าย.
อุปกรณ์ใช้กลไกการตรวจจับและการตัดสินที่น่าเชื่อถือ รวมถึงความสามารถในการตรวจจับกระแสไฟฟ้าระดับ 0 mA และกระแสไฟฟ้าการตัดสายสั้นระหว่างระยะนี้ทําให้การกําจัดอัตโนมัติของ single-phase แผ่นดินความผิดพลาดและ phase-to-phase short-circuit ความผิดพลาด, เพิ่มความสามารถในการจัดการความผิดพลาดของระบบ
สวิตช์หลักของ Boundary Load Switch ใช้เทคโนโลยีวงจรว่าง ขณะที่ระบบประกอบด้วย SF6 และ N2กันระเบิดและเทคโนโลยีระบบประกอบความละเอียดจากญี่ปุ่น เยอรมนี และฝรั่งเศสซึ่งป้องกันการรั่วไหลและรับประกันว่าผลงานของอุปกรณ์ยังคงไม่ถูกผลกระทบจากสภาพแวดล้อมภายนอก.
กลไกการทํางานของสปริงของ Boundary Load Switch ได้ถูกออกแบบไว้เพื่อลดขนาดเล็กและปรับปรุงผลงานส่งผลให้มีความน่าเชื่อถือในการดําเนินงานสูงกว่า เมื่อเทียบกับกลไกสปริงแบบดั้งเดิมการปรับปรุงการออกแบบนี้เพิ่มประสิทธิภาพการทํางานและอายุการใช้งานของอุปกรณ์
การแนะนําเครื่องควบคุม:
1.สามารถติดตั้งอินเตอร์เฟซการสื่อสาร 485/232 หรือสามารถติดตามระยะไกลผ่านไฟเบอร์ออปติก หรือการสื่อสารไร้สายเมื่อสวิทช์ปิดใหม่เนื่องจากความผิดพลาดถาวร.
2เมื่อเกิดความผิดพลาดถาวร มันจะเร่งขึ้นโดยอัตโนมัติ
3.รีโมทคอนโทรล / การล็อคซ้ําด้วยมือด้วยการเร่งเร่งเพื่อขับเคลื่อน และการล็อคซ้ํา: หลังจากผู้ใช้ซ่อมสายและคืนพลังงาน หากเขาลืมถอดสวิทช์มีดกั้นดินมันควรเร่งขึ้น.
4.เวลาช้าในการปิดใหม่สามารถปรับสําหรับทั้งหมดสามการพยายาม
5.วงจรออก / ปิดใหม่ถูกออกแบบเพื่อป้องกันการทํางานผิด และมีฟังก์ชันต่อต้านการปิดใหม่
6ไฟกระแสแบบไม่มีลําดับ สามารถแยกความผิดพลาดในและนอกโซนได้
7การควบคุมทางไกลการออก / การปิดใหม่ ใช้การออกแบบเพื่อป้องกันการทํางานผิด
ลักษณะ:
1 ความสามารถในการป้องกันความสกปรกที่แข็งแกร่ง ความทนทานสูงต่อความแข็งแรงในอุณหภูมิสูงและต่ํา ไม่มีอันตรายของการเผาไหม้และระเบิด
2 โครงสร้างปิดเต็มกล่องที่เต็มไปด้วยก๊าซ SF6 ปิดดี เหมาะสําหรับอุณหภูมิสูงและพื้นที่ความชื้น
3 ซีทีที่ติดตั้งใน, กระแสออกสําหรับอุปกรณ์ควบคุมที่ฉลาดสําหรับการวิเคราะห์ข้อมูล, และสัดส่วนสามารถปรับ, ทอร์มิเนลการเชื่อมต่อเชื่อมต่อกับเทอร์มิเนลที่เกี่ยวข้อง
กลไกการทํางานใหม่, ง่าย, ขนาดเล็ก, น้ําหนักเบา, การทํางานที่ปลอดภัยและน่าเชื่อถือ.
5 เปลือก ปะการัง แสดง ให้ เห็น อย่าง ชัดเจน ว่า "การ เก็บ พลังงาน" "จุด" และ "สภาพ รวม" เป็น อย่าง ไร?
การใช้งาน:
1.อาคารพาณิชย์: เครื่องสวิทช์นี้ถูกใช้ในอาคารพาณิชย์ รวมถึงศูนย์การค้า สถานที่สํานักงาน และโรงพยาบาล เพื่อการกระจายพลังงานที่น่าเชื่อถือและปลอดภัยมันทําให้การสลับภาระที่มีประสิทธิภาพและป้องกันภาระไฟฟ้าที่สําคัญ.
2สถานที่บําบัดน้ําและน้ําเสีย: สวิทช์ ZW20 ใช้ในสถานที่บําบัดน้ําและน้ําเสียเพื่อควบคุมและปกป้องอุปกรณ์ไฟฟ้าในสถานีสูบน้ํา, โรงบําบัดและเครือข่ายจําหน่าย.
3.การดําเนินงานในเหมืองแร่: เครื่องสวิทช์ ZW20 ใช้ในการดําเนินงานในเหมืองแร่เพื่อควบคุมและป้องกันอุปกรณ์ไฟฟ้าและเครือข่ายการกระจายพลังงานในเหมืองใต้ดินและบนผิว
4ระบบพลังงานที่เกิดใหม่: เครื่องสวิทช์ ZW20 เหมาะสําหรับระบบพลังงานที่เกิดใหม่ เช่น โรงไฟฟ้าพลังแสงอาทิตย์และฟาร์มลมมันอํานวยความสะดวกในการสลับและคุ้มครองวงจรความดันกลางในระบบเหล่านี้.
5.ไฟฟ้าไฟฟ้าทางรถไฟ: สวิตช์ถูกใช้ในโครงการไฟฟ้าไฟฟ้าทางรถไฟเพื่อควบคุมและปกป้องการจําหน่ายพลังงานให้กับเครือข่ายรถไฟมันรับประกันการกระจายพลังงานที่น่าเชื่อถือและปลอดภัยสําหรับการดําเนินการรถไฟ.
6อุปกรณ์เปลี่ยนอัตโนมัติ: เป็นอุปกรณ์เปลี่ยนอัตโนมัติ ทําให้สามารถนําการเปลี่ยนภาระไปใช้ในระบบเครือข่ายวงแหวนลักษณะนี้เพิ่มความยืดหยุ่นและประสิทธิภาพของการกระจายพลังงาน.
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | ||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | ||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | ||||||||||
| 4 | ปัจจุบัน | A | 630, 1250 | ||||||||
| 5 | ไฟฟ้าตัดวงจรสั้น | kA | 16, 20, 25 | ||||||||
| 6 | ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 30 | ||||||||
| 7 | ปัจจุบันคงทนระยะสั้น | kA | 16, 20, 25 | ||||||||
| 8 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 9 | ปริมาณการปิดวงจรสั้น (ยอด) | kA | 40, 50, 63 | ||||||||
| 10 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | kA | 40, 50, 63 | ||||||||
| 11 | อายุการใช้งานกล | ครั้ง | มากกว่า 1000 | ||||||||
| 12 | ปริมาณการเปิด | 10000 | |||||||||
| 13 | น้ําหนักสะสม | กก | 180 | ||||||||
ปริมาตรเทคนิคของเครื่องควบคุม:
| เลขลําดับ | ปริมาตร | ข้อมูล | ||||||||
| 1 | ความแรงกดไฟเข้า Woking | AC220V | ||||||||
| 2 | ความถี่ในการทํางาน input | 50Hz | ||||||||
| 3 | ระยะความสับสนของความกระชับกําลังที่อนุญาตสําหรับความกระชับกําลังเข้า | ± 20% | ||||||||
| 4 | การใช้พลังงานทั้งหมดของอุปกรณ์ | < 10W | ||||||||
| 5 | ค่าตัวอย่างของปัจจุบันระยะเข้า | 60-600A | ||||||||
| 6 | ขั้นต่ําการทํางานความดันต่ํา | 10-140 วอลต์ | ||||||||
| 7 | ความผิดพลาดในการเก็บตัวอย่างที่อนุญาตสําหรับค่าการใส่พลังงาน | ± 5% | ||||||||
| 8 | ค่าเวลาการชะลอการป้องกันความเร็วเกิน | 0.1-0.3s | ||||||||
| 9 | ค่าตั้งค่าสําหรับกระแสไฟฟ้าลําดับศูนย์ | 0.2-6A | ||||||||
| 10 | ระยะเวลาการล่าช้าในการดําเนินการติดดิน | 0-1200s | ||||||||
