เครื่องปรับอัตราภาระขอบเขตที่ฉลาด GB1984-2003 GB1985-2014 มาตรฐาน พร้อม GW9 เครื่องปรับอัตราภาระขอบเขตสูง

เครื่องปรับอัตราภาระขอบเขตที่ฉลาด GB1984-2003 GB1985-2014 มาตรฐาน พร้อม GW9 เครื่องปรับอัตราภาระขอบเขตสูง

คําอธิบายสินค้า:

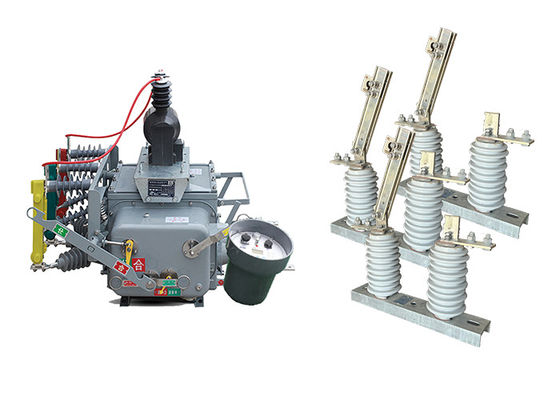

เครื่องตัดวงจร ZW20-12 ((F) ที่ติดกับเสาเป็นชนิดของเครื่องตัดวงจรความแรงสูงแบบ AC 50Hz แบบสามเฟสภายนอกที่ออกแบบเป็นหลักเพื่อใช้ในเครือข่ายกระจายไฟฟ้าภายนอกขนาด 10 kV ในชนบทและเมืองใช้ในการจัดการกับกระแสน้ําหนัก, กระแสการอ้วน, กระแสการตัดสั้น, และกรณีที่คล้ายกัน.

เครื่องตัดวงจรมีโครงสร้างกล่องสามเฟสทั่วไป ซึ่งประกอบด้วยส่วนประกอบหลายส่วน, รวมถึงกลไกการทํางาน, วงจรที่นําไฟ, ระบบกันหนาว, อุปกรณ์ประปาและเปลือกส่วนประกอบเหล่านี้ทํางานร่วมกัน เพื่อให้การทํางานที่ประสิทธิภาพและปลอดภัยของเครื่องตัดวงจร

นอกจากนี้ ZW20-12 ((F) เครื่องตัดไฟมีเทอร์มิเนลทางไกลที่มีความฉลาดที่รองรับการใช้งานอัตโนมัติการกระจายสินค้าต่าง ๆ ทําให้สามารถควบคุมและติดตามได้มากขึ้น.

นอกจากนี้ยังมีตัวแปรอื่น ๆ ของเครื่องตัดวงจรนี้ที่เรียกว่า ZW20-12 ((Z) ซึ่งเป็นเครื่องตัดวงจรอากาศอัตราต่อเนื่องความดันสูงที่ฉลาดภายนอกทําให้การสื่อสารผ่านข้อความ.

นอกจากนี้, เครื่องตัดอากาศ ZW20-12(F) สามารถนําไปผสมผสานกับตัวควบคุมสวิตช์แยกเพื่อสร้างระบบตัดอากาศ AC ความดันสูงภายนอกการผสมผสานนี้เพิ่มการทํางานและความหลากหลายของเครื่องตัดวงจร, ให้ความสามารถในการควบคุมและป้องกันที่ครบวงจรมากขึ้น

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

สวิตช์ตัดต่อประกอบด้วยฐาน, ไส้แยก, ส่วนนําและส่วนออร์แกน. มันมีข้อดีของโครงสร้างที่เรียบง่าย, การบํารุงรักษาน้อย, ระดับการตัดต่อสูงความน่าเชื่อถือสูงเป็นต้น มันถึงระดับของผลิตภัณฑ์ที่คล้ายกันในประเทศและต่างประเทศ

นอกจากนี้ยังมีอีกชนิดของสวิทช์ตัดสายที่เรียกว่า GW9-12 ((W) โดยมีโครงสร้างระยะเดียวเหมาะสําหรับระบบพลังงานที่มีความถี่ 50Hz และความแรงต่ออัดสาย 10kv

มันเหมาะสําหรับใช้ในระบบพลังงานที่มีความถี่ 50Hz และความแรงดันสาย 10kv และใช้ในการปิดและแบ่งสายเมื่อมีความแรงดันและไม่มีภาระและสวิตช์แยกกันฝุ่นสามารถตอบสนองความต้องการของผู้ใช้ในพื้นที่ฝุ่นหนัก, และสามารถแก้ปัญหาของฟลัชที่เกิดเมื่อสวิทช์แยกกําลังทํางานได้อย่างมีประสิทธิภาพ

ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง



ลักษณะของเครื่องควบคุม:

1.สามารถติดตั้งอินเตอร์เฟซการสื่อสาร 485/232 หรือสามารถติดตามระยะไกลผ่านไฟเบอร์ออปติก หรือการสื่อสารไร้สายเมื่อสวิทช์ปิดใหม่เนื่องจากความผิดพลาดถาวร.

2เมื่อเกิดความผิดพลาดถาวร มันจะเร่งขึ้นโดยอัตโนมัติ

3.รีโมทคอนโทรล / การล็อคซ้ําด้วยมือด้วยการเร่งเร่งเพื่อขับเคลื่อน และการล็อคซ้ํา: หลังจากผู้ใช้ซ่อมสายและคืนพลังงาน หากเขาลืมถอดสวิทช์มีดกั้นดินมันควรเร่งขึ้น.

4.เวลาช้าในการปิดใหม่สามารถปรับสําหรับทั้งหมดสามการพยายาม

5.วงจรออก / ปิดใหม่ถูกออกแบบเพื่อป้องกันการทํางานผิด และมีฟังก์ชันต่อต้านการปิดใหม่

6ไฟกระแสแบบไม่มีลําดับ สามารถแยกความผิดพลาดในและนอกโซนได้

7การควบคุมทางไกลการออก / การปิดใหม่ ใช้การออกแบบเพื่อป้องกันการทํางานผิด



การจัดตั้ง:

ความสัมพันธ์ระหว่างเครื่องตัดวงจรระยะว่างภายนอกและเครื่องแยกแยกความแรงสูงภายนอกอยู่ที่บทบาทที่ครบถ้วนกันในระบบไฟฟ้า:

การตัดวงจร: เครื่องตัดวงจรแบบว่างรับผิดชอบในการตัดวงจรไฟฟ้าระหว่างการทํางานปกติหรือในกรณีที่เกิดความผิดพลาดมันทําหน้าที่เป็นหนทางหลักในการทําลายการไหลของปัจจุบันในทางตรงกันข้าม เครื่องแยกแยกใช้ในการแยกวงจรจากแหล่งพลังงานระหว่างการบํารุงรักษาหรือการซ่อมแซมมันให้ชั้นเพิ่มเติมของความปลอดภัยโดยเปิดวงจรทางกายภาพ.

การประสานงาน: ในระบบไฟฟ้าความดันสูง เครื่องตัดวงจรระยะว่างและเครื่องแยกแยกมักจะประสานงานด้วยกันเครื่องตัดวงจรมีความรับผิดชอบในการตรวจสอบความผิดพลาดและ tripping เพื่อขัดแย้งการไหลของปัจจุบัน, ขณะที่ตัวแยกแยกใช้ในการแยกวงจรด้วยทางกายภาพและให้สัญญาณที่เห็นได้ชัดของการแยก

ความปลอดภัยและการบํารุงรักษา: เครื่องแยกแยกมีบทบาทสําคัญในการรับประกันความปลอดภัยของพนักงานบํารุงรักษา ก่อนที่งานบํารุงรักษาใด ๆ จะสามารถดําเนินการบนอุปกรณ์ไฟฟ้าเครื่องแยกแยกใช้งานเพื่อเปิดวงจรและให้ช่องว่างอากาศที่เห็นได้การตัดวงจรแบบสูญเสียพลังงาน (vacuum circuit breaker) จะป้องกันระบบในระหว่างการทํางานปกติ และในกรณีเกิดความผิดพลาด


ลักษณะ:

1ความสามารถที่แข็งแรงในการทนต่อมลพิษ ความทนต่ออุณหภูมิสูงและต่ํา และไม่มีอันตรายของการเผาไหม้หรือระเบิด

2โครงสร้างปิดเต็มที่ เต็มไปด้วยก๊าซ SF6 ในกล่อง มีประสิทธิภาพการปิดดีเยี่ยม เหมาะสําหรับใช้ในพื้นที่อุณหภูมิสูงและความชื้น

3. อุปกรณ์พร้อมกับแปลงกระแสกระแส (CT) เพื่อส่งกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสและปลายเชื่อมต่อสามารถเชื่อมต่อกับซ็อตปลายที่ตรงกัน.

4กลไกการทํางานเป็นนวัตกรรมและเรียบง่าย ด้วยขนาดเล็กและน้ําหนักเบา

5กล่องภายนอกมีตัวชี้วัดที่ชัดเจนสําหรับ "การเก็บพลังงาน" "เปิด" และ "ปิด" สถานะ

การใช้งาน:

1.การดําเนินงานในเหมืองแร่: เครื่องสวิทช์ ZW20 ใช้ในการดําเนินงานในเหมืองแร่เพื่อควบคุมและป้องกันอุปกรณ์ไฟฟ้าและเครือข่ายการกระจายพลังงานในเหมืองใต้ดินและบนผิว

2.ศูนย์ข้อมูล: สวิตช์ถูกใช้ในศูนย์ข้อมูลเพื่อรับรองการกระจายพลังงานที่น่าเชื่อถือและการป้องกันพื้นฐานไอทีที่สําคัญมันทําให้การสลับภาระที่มีประสิทธิภาพและป้องกันความผิดพลาดไฟฟ้า.

3.อุตสาหกรรมน้ํามันและก๊าซ: เครื่องสวิทช์ ZW20 ได้รับการนําไปใช้ในอุตสาหกรรมน้ํามันและก๊าซในการควบคุมและป้องกันอุปกรณ์ไฟฟ้าในโรงแปรรูปน้ํามัน, ท่อท่อ, และแพลตฟอร์มนอกทะเล

4โครงการพื้นฐาน: เครื่องสวิทช์ถูกใช้ในโครงการพื้นฐานต่างๆ เช่น สนามบิน ท่าเรือ และสนามกีฬา เพื่อการกระจายและป้องกันพลังงานที่น่าเชื่อถือได้

5สถานที่บําบัดน้ําและน้ําเสีย: สวิทช์ ZW20 ใช้ในสถานที่บําบัดน้ําและน้ําเสียเพื่อควบคุมและปกป้องอุปกรณ์ไฟฟ้าในสถานีสูบน้ํา, โรงบําบัดและเครือข่ายจําหน่าย.

สภาพ:

1อุณหภูมิอากาศภายใน: -40 °C ถึง +70 °C

2ความสูง: ไม่เกิน 3000 เมตรเหนือระดับน้ําทะเล

3อากาศรอบข้างอาจถูกปนเปื้อนด้วยฝุ่น ควัน ก๊าซที่กัดสนิม ควัน หรือหมอกเกลือ ระดับปนเปื้อน: ระดับ IV

4ความเร็วลมไม่ควรเกิน 34m/s (เทียบเท่าความดัน 700Pa บนพื้นผิวกระบอก)

5.การสั่นสะเทือนหรือกิจกรรมแผ่นดินไหวจากเครื่องสลับภายนอกและอุปกรณ์ควบคุมสามารถถูกละเลย

6อัมพลิทูดของความรบกวนไฟฟ้าแม่เหล็กที่ผลักดันในระบบรองไม่เกิน 1.6kV




ปริมาตรเทคนิค:

ZW20-12 ((F)

GW9-10

การนํามาใช้สวิทช์ตัดต่อภายนอกซีรีส์ GW9
