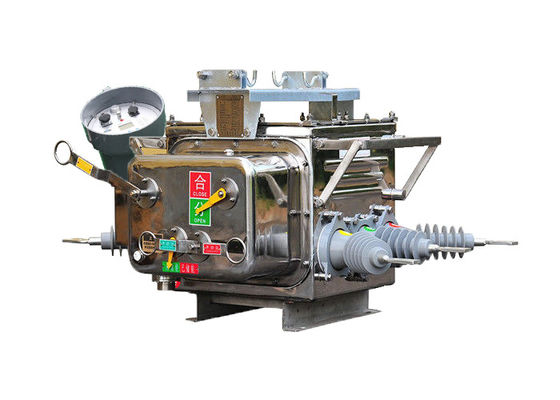

เครื่องตัดวงจรระบายความแรงสูง ZW20-12 ((F) ซีรี่ย์ พร้อมเครื่องควบคุมสมาร์ท
คําอธิบายสินค้า:
สวิตช์ภาระขอบเขต ZW20-12 ((F) เป็นชนิดของเครื่องสวิตช์ความดันสูงกลางแจ้งแบบ AC 50Hz สามเฟสที่ออกแบบเป็นหลักเพื่อใช้ในเครือข่ายกระจายไฟฟ้ากลางแจ้งขนาด 10 kV ในชนบทและเมืองใช้ในการจัดการกับกระแสน้ําหนัก, กระแสการอ้วน, กระแสการตัดสั้น, และกรณีที่คล้ายกัน.
เครื่องสลับภาระขอบเขตมีโครงสร้างกล่องสามเฟสทั่วไป ซึ่งประกอบด้วยองค์ประกอบหลายองค์ประกอบ รวมถึงกลไกการทํางาน, วงจรนําไฟ, ระบบกันหนาว, อุปกรณ์ประปา,ส่วนประกอบเหล่านี้ทํางานร่วมกัน เพื่อให้การทํางานที่ประสิทธิภาพและปลอดภัยของเครื่องตัดวงจร
นอกจากนี้สวิตช์ภาระขอบเขต ZW20-12 ((F) มีเครื่องปลายทางที่ระยะไกลที่ฉลาดที่รองรับการใช้งานอัตโนมัติการกระจายสินค้าต่าง ๆทําให้สามารถควบคุมและติดตามได้มากขึ้น.
นอกจากนี้ยังมีตัวแปรอื่น ๆ ของเครื่องตัดวงจรนี้ที่เรียกว่า ZW20-12 ((Z) ซึ่งเป็นเครื่องตัดวงจรอากาศอัตราต่อเนื่องความดันสูงที่ฉลาดภายนอกทําให้การสื่อสารผ่านข้อความ.
นอกจากนี้ เครื่องปรับภาระขอบเขต ZW20-12 ((F) สามารถนําไปผสมผสานกับตัวควบคุมสวิทช์แบ่ง เพื่อสร้างระบบปรับอากาศแลกเปลี่ยนความแรงสูงในภายนอกการผสมผสานนี้เพิ่มการทํางานและความหลากหลายของเครื่องตัดวงจร, ให้ความสามารถในการควบคุมและป้องกันที่ครบวงจรมากขึ้น
ลักษณะของเครื่องควบคุม:
เครื่องควบคุมเทอร์มินัลที่ฉลาดที่มีการป้องกัน การควบคุมอัตโนมัติ การตรวจสอบ / คําถาม การสื่อสาร การจัดการซอฟต์แวร์ และฟังก์ชันอื่น ๆ
1 ใช้งานได้อย่างเต็มที่: ป้องกันสายที่สมบูรณ์แบบ, การควบคุมทางไกล, ระเบิด, การติดตามทางไกล และฟังก์ชันอื่น ๆ
2 ค่าใช้จ่ายต่ําและเชิงปฏิบัติการ:เครือข่าย GSM โดยไม่ต้องลงทุนอุปกรณ์การสื่อสาร ซื้อไซมการ์ดเพื่อเปิดบริการ SMS
การใช้โทรศัพท์มือถือที่ได้รับการกําหนด การเข้ารหัสข้อมูล การตรวจสอบรหัสผ่าน และอุปกรณ์รักษาความปลอดภัยอื่นๆ โมดูล GSM สามารถระบุหมายเลขโทรศัพท์มือถือได้รหัสข้อความข้อความสําหรับรีโมทคอนโทรลและจุดควบคุมอื่น ๆ. · รหัสข้อความที่ควบคุมชีวิต เช่น การควบคุมทางไกล การตั้งค่าก่อน - การยืนยัน - การดําเนินการ - กลับสู่โหมดควบคุมทางไกลของโรงเรียน เพื่อรับประกันความปลอดภัยของการควบคุมระบบ เพื่อป้องกันการทํางานผิดพลาด
4 ง่ายในการสร้างระบบ: ไม่จําเป็นต้องตั้งเส้นทางการสื่อสารใด ๆ และแก้ไขเส้นทางการสื่อสารกําหนดเบอร์มือถือที่กําหนดไว้และระบบเริ่มทํางาน
5 ติดตามโทรศัพท์มือถือตลอดเวลาและทุกที่: ในสถานที่ใดก็ตามที่มีสัญญาณ สามารถติดตามและดูในเวลาจริง โดยไม่จําเป็นต้องมีบุคลากรพิเศษติดตาม
ลักษณะ:
1ความสามารถที่แข็งแรงในการทนต่อมลพิษ ความทนต่ออุณหภูมิสูงและต่ํา และไม่มีอันตรายของการเผาไหม้หรือระเบิด
2โครงสร้างปิดเต็มที่ เต็มไปด้วยก๊าซ SF6 ในกล่อง มีประสิทธิภาพการปิดดีเยี่ยม เหมาะสําหรับใช้ในพื้นที่อุณหภูมิสูงและความชื้น
3. อุปกรณ์พร้อมกับแปลงกระแสกระแส (CT) เพื่อส่งกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสและปลายเชื่อมต่อสามารถเชื่อมต่อกับซ็อตปลายที่ตรงกัน.
4กลไกการทํางานเป็นนวัตกรรมและเรียบง่าย ด้วยขนาดเล็กและน้ําหนักเบา
5กล่องภายนอกมีตัวชี้วัดที่ชัดเจนสําหรับ "การเก็บพลังงาน" "เปิด" และ "ปิด" สถานะ
โครงสร้าง:
1อุปกรณ์ป้องกันและติดตามเรเล่ที่ใช้ไมโครคอมพิวเตอร์ เป็นเครื่องควบคุมระบบตัดวงจรมันใช้เทคโนโลยีไมโครคอมพิวเตอร์ที่ทันสมัยเพื่อให้การป้องกันและการติดตามการทํางานรีเลีที่แม่นยําและมีประสิทธิภาพ.
2เครื่องควบคุมถูกออกแบบให้มีความทนทานต่ออากาศอย่างแข็งแกร่ง ทําให้มันสามารถทนต่อสภาพแวดล้อมที่หลากหลายรับประกันการทํางานที่น่าเชื่อถือ แม้ในสภาพแวดล้อมที่ชื้นหรือชื้น.
3.เพื่อสร้างการเชื่อมต่อที่ปลอดภัยและน่าเชื่อถือ เครื่องควบคุมเชื่อมต่อกับตัวสวิทช์โดยใช้เครื่องเชื่อมต่อการบิน เครื่องเชื่อมต่อเหล่านี้ให้ความมั่นคงและความทนทานสูงรับรองการสื่อสารและการทํางานที่เหมาะสมระหว่างตัวควบคุมและสวิตช์.
4เครื่องควบคุมมีความน่าเชื่อถือต่อการเชื่อมต่อที่ดีเยี่ยม ลดความเสี่ยงของการสูญเสียสัญญาณหรือการสับสนให้น้อยที่สุดการรักษาความสมบูรณ์แบบและความแม่นยําของระบบป้องกันและติดตามรีเล.
สภาพแวดล้อม:
1เครื่องตัดวงจรอัตโนมัติ ZW20-12(F) ได้ถูกออกแบบให้ทํางานอย่างน่าเชื่อถือ ภายในช่วงอุณหภูมิอากาศแวดล้อมที่กว้างขวาง ตั้งแต่ -40 °C ถึง +70 °Cความอดทนกับอุณหภูมินี้ทําให้เครื่องตัดวงจรสามารถทํางานได้อย่างมีประสิทธิภาพในสภาพอากาศที่แตกต่างกัน.
2เครื่องตัดวงจรเหมาะสําหรับการติดตั้งที่ความสูงไม่เกิน 3000 เมตรเหนือระดับทะเล ความเหมาะสมความสูงนี้ทําให้การจัดตั้งได้ยืดหยุ่นในตําแหน่งทางภูมิศาสตร์ที่แตกต่างกัน
3เครื่องตัดวงจร ZW20-12 ((F) ถูกสร้างขึ้นเพื่อทนต่อการปนเปื้อนของอากาศแวดล้อมที่เกิดจากฝุ่น ควัน ก๊าซที่กัดสนิม ควัน หรือสเปรย์เกลือมันถูกออกแบบมาเพื่อตอบสนองกับมาตรฐานระดับปนเปื้อนของชั้น IV, รับประกันว่าเครื่องตัดวงจรยังคงทนทานและใช้งานได้ แม้ในสภาพแวดล้อมที่ท้าทายและท้องถั่ว
4ด้วยความสามารถในการรับความเร็วลมสูงสุด 34 m/s (เทียบเท่า 700 Pa บนพื้นผิวของกระบอก) เครื่องตัดวงจรสามารถทนลมแรงโดยไม่เสียผลการทํางานหรือความมั่นคงของมันความต้านทานความเร็วลมนี้รับประกันการทํางานที่น่าเชื่อถือของเครื่องตัดวงจรในสภาพอากาศที่รุนแรง.
5เครื่องตัดวงจรถูกออกแบบมาเพื่อลดลงอย่างน้อยผลของความสั่นสะเทือนภายนอกหรือการเคลื่อนไหวของพื้นดินต่อผลงานของมันการ สร้าง และกลไกภายในของมันถูกออกแบบมาเพื่อดูดซึมและลดความสั่นสะเทือน, รับประกันว่าเครื่องตัดวงจรยังคงไม่ได้รับผลกระทบจากความรบกวนภายนอก
6เครื่องตัดวงจร ZW20-12 ((F) ได้ถูกออกแบบมาเพื่อจํากัดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ในระบบรอง,การให้ความมั่นใจว่า เครื่องตัดวงจรจะไม่สร้างความรุนแรงไฟฟ้าแม่เหล็กเกินขีดจํากัด ซึ่งอาจขัดขวางการทํางานของอุปกรณ์ที่เชื่อมต่ออื่น ๆ
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | ||||||||
| 1 | ความดันเฉพาะ | kV | 12 | ||||||||
| 2 | ระดับการปิดความแตก | อัตราการทํางาน ((ทดสอบแห้ง/ทดสอบน้ํา) | 48 | ||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | ||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | |||||||
| การทดสอบในที่เปียก | 34 | ||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | ||||||||||
| 4 | ปัจจุบัน | A | 630, 1250 | ||||||||
| 5 | ไฟฟ้าตัดวงจรสั้น | kA | 16, 20, 25 | ||||||||
| 6 | ช่วงเวลาการตัดสายไฟฟ้าประจําการ | ครั้ง | 30 | ||||||||
| 7 | ปัจจุบันคงทนระยะสั้น | kA | 16, 20, 25 | ||||||||
| 8 | ระยะเวลาการตัดสั้น | S | 4 | ||||||||
| 9 | ปริมาณการปิดวงจรสั้น (ยอด) | kA | 40, 50, 63 | ||||||||
| 10 | ความสูงสูงสุดที่สามารถทนต่อกระแสไฟฟ้า | kA | 40, 50, 63 | ||||||||
| 11 | อายุการใช้งานกล | ครั้ง | มากกว่า 1000 | ||||||||
| 12 | ปริมาณการเปิด | 10000 | |||||||||
| 13 | น้ําหนักสะสม | กก | 180 | ||||||||
ปริมาตรเทคนิคของเครื่องควบคุม:
| เลขลําดับ | ปริมาตร | ข้อมูล | ||||||||
| 1 | ความแรงกดไฟเข้า Woking | AC220V | ||||||||
| 2 | ความถี่ในการทํางาน input | 50Hz | ||||||||
| 3 | ระยะความสับสนของความกระชับกําลังที่อนุญาตสําหรับความกระชับกําลังเข้า | ± 20% | ||||||||
| 4 | การใช้พลังงานทั้งหมดของอุปกรณ์ | < 10W | ||||||||
| 5 | ค่าตัวอย่างของปัจจุบันระยะเข้า | 60-600A | ||||||||
| 6 | ขั้นต่ําการทํางานความดันต่ํา | 10-140 วอลต์ | ||||||||
| 7 | ความผิดพลาดในการเก็บตัวอย่างที่อนุญาตสําหรับค่าการใส่พลังงาน | ± 5% | ||||||||
| 8 | ค่าเวลาการชะลอการป้องกันความเร็วเกิน | 0.1-0.3s | ||||||||
| 9 | ค่าตั้งค่าสําหรับกระแสไฟฟ้าลําดับศูนย์ | 0.2-6A | ||||||||
| 10 | ระยะเวลาการล่าช้าในการดําเนินการติดดิน | 0-1200s | ||||||||
