อัตโนมัติ Recloser Electrical Sectionalizer ความดันสูง 630A เครื่องตัดวงจรระบายว่างด้วย IntelligentController
คําอธิบายสินค้า:

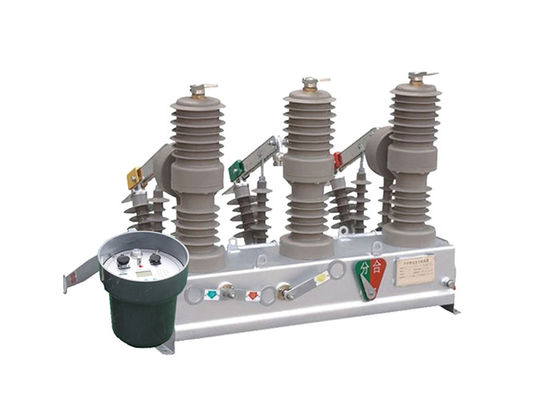

ZW32-12 ((F) อัตโนมัติ recloser sectionlizer ไฟฟ้าถูกออกแบบโดยเฉพาะสําหรับสภาพแวดล้อมกลางแจ้งทําให้มันทนต่อสภาพอากาศที่ยากลําบาก เช่น ฝนหนาวและอุณหภูมิที่สูงสุด
มันสามารถทําลายและปิดกระแสแรงฝนได้อย่างมีประสิทธิภาพ กระแสแรงฝนเกิน และกระแสวงจรสั้นในระบบอิเล็กทรอนิกส์การประกันความปลอดภัยและการทํางานอย่างถูกต้องของระบบไฟฟ้า.
นอกจากสับสเตชั่นแล้ว เครื่องตัดวงจรระยะว่าง ZW32-12 ยังมีการใช้งานอย่างกว้างขวางในอุตสาหกรรมและบริษัทเหมืองแร่มันให้ความคุ้มกันและควบคุมที่น่าเชื่อถือในระบบกระจายของอํานวยการเหล่านี้ป้องกันมอเตอร์ โทรฟอร์มัสเตอร์ และอุปกรณ์ไฟฟ้าอื่นๆ จากกระแสไฟฟ้าที่เกินแรง และวงจรสั้นนี้ส่งผลให้การดําเนินงานในอุตสาหกรรมและการทําเหมืองแร่.
มันถูกออกแบบมาโดยเฉพาะเพื่อจัดการกับการทํางานบ่อยในเครือไฟฟ้าชนบท มันใช้เป็นสวิตช์ส่วนหนึ่ง, ยอมให้การแบ่งแยกของเครือไฟฟ้าอย่างมีประสิทธิภาพ,มันทําให้ระบบการกระจายไฟฟ้าเป็นระบบอัตโนมัติ ทําให้ระบบไฟฟ้าในชนบทมีความน่าเชื่อถือและมีประสิทธิภาพมากขึ้น
ด้วยการติดตั้งเครื่องควบคุม เครื่องตัดไฟฟ้า ZW32-12 สามารถเข้ากับระบบไฟฟ้าได้อย่างต่อเนื่องและอัตโนมัติของเครือข่ายกระจาย, ปรับปรุงผลงานของระบบและอํานวยความสะดวกในการจัดการพลังงานที่มีประสิทธิภาพ
การแนะนําเครื่องควบคุม:
ZW32-12 ((F) อัตโนมัติ recloser sectionlizer ไฟฟ้ามีอุปกรณ์ 485/232 อินเตอร์เฟซการสื่อสารมันยังสามารถเชื่อมต่อผ่านไฟเบอร์ออปติก หรือสื่อสารไร้สายสําหรับการติดตามทางไกล. ทําให้สามารถติดตามสถานะ, ผลงาน และสภาพความผิดพลาดของเครื่องตัดวงจรได้ในเวลาจริง ทําให้การบํารุงรักษาอย่างระวังและแก้ไขปัญหาได้อย่างมีประสิทธิภาพ
ในกรณีที่เกิดความผิดพลาดถาวร ZW32-12 ((F) เครื่องตัดสายไฟฟ้าแบบอัตโนมัติ มีฟังก์ชันกระตุ้นเร่งอัตโนมัตินั่นหมายความว่าถ้าความผิดพลาดยังคงหลังจากปิดใหม่, เครื่องตัดวงจรจะทํางานโดยอัตโนมัติ ด้วยความเร็วที่เพิ่มขึ้น, ให้ความคุ้มครองที่เพิ่มเติมจากความผิดพลาดที่คงอยู่และลดความเสียหายที่เป็นไปได้ต่อระบบให้น้อยที่สุด
มันสามารถปรับระยะเวลาการช้าในการปิดใหม่ได้ คุณสมบัตินี้ทําให้มีความยืดหยุ่นในการตั้งค่าการทํางานปิดใหม่โดยใช้ความต้องการเฉพาะของระบบพลังงานมันทําให้การปรับปรุงเพื่อปรับปรุงการตอบสนองของระบบกับฉากผิดพลาดที่แตกต่างกันและปรับปรุงความน่าเชื่อถือของระบบโดยรวม.
ZW32-12 ((F) อัตโนมัติ recloser sectionlizer ไฟฟ้ารวมออกแบบการป้องกันการใช้งานผิดพลาดสําหรับวงจรปิดกระโดดการออกแบบนี้ป้องกันการปิดโดยบังเอิญหรือไม่ตั้งใจของเครื่องตัดวงจรนอกจากนี้ มันยังมีฟังก์ชันป้องกันการกระโดด ซึ่งทําให้เครื่องตัดวงจรยังคงอยู่ในตําแหน่งปิดที่มั่นคง
มันพร้อมกับความสามารถในการแยกแยกระหว่างความผิดพลาดในโซนและนอกโซน โดยใช้การวิเคราะห์กระแสไฟฟ้าแบบไม่มีลําดับทําให้การแยกความผิดพลาดเร็วและแม่นยําขึ้น และลดผลกระทบต่อระบบพลังงานให้น้อยที่สุด.
เครื่องตัดวงจร ZW32-12 มีสวิทช์รีโมทควบคุมด้วยการออกแบบเฉพาะเพื่อป้องกันการทํางานผิดพลาดคุณสมบัตินี้ทําให้การทํางานทางไกลสามารถดําเนินการได้อย่างปลอดภัย และลดความเสี่ยงของการกระแทกโดยอุบัติเหตุหรือการกระทําที่ไม่ตั้งใจ.
การใช้งาน:
1.สับสเตชั่น: ใช้กันทั่วไปทั้งในภายในและภายนอก สับสเตชั่นสําหรับการป้องกันและควบคุมการกระจายพลังงานความแรงกลางเครื่องตัดวงจรระยะว่างรับประกันการหยุดเชื่อถือได้ของกระแสความผิดพลาด, กระแสการอ้วนและกระแสการอ้วน, ป้องกันอุปกรณ์ substation.
2.บริษัทอุตสาหกรรมและเหมืองแร่: เครื่องตัดวงจรระยะว่าง ZW32-12 ใช้ในระบบกระจายของบริษัทอุตสาหกรรมและเหมืองแร่เพื่อปกป้องมอเตอร์, เครื่องแปลงและอุปกรณ์ไฟฟ้าอื่น ๆ จากการกระจายไฟเกินและวงจรสั้นมันช่วยรักษาความมั่นคงและความปลอดภัยของการจําหน่ายพลังงานในอุปกรณ์เหล่านี้
3.เครือข่ายไฟฟ้าในชนบท: เนื่องจากความสามารถในการทนต่อการทํางานบ่อย ๆ เครื่องตัดวงจรระยะว่างเหมาะสําหรับการใช้ในเครือข่ายไฟฟ้าในชนบททําให้สามารถแยกแยกเครือข่ายไฟฟ้าได้อย่างมีประสิทธิภาพนอกจากนี้ เมื่อติดตั้งเครื่องควบคุม มันสามารถนําระบบการกระจายไฟฟ้าไปใช้ในระบบอัตโนมัติ เพื่อเพิ่มความน่าเชื่อถือและประสิทธิภาพของระบบไฟฟ้าในชนบท
4.อาคารพาณิชย์: เครื่องตัดวงจรระยะว่างยังถูกใช้ในอาคารพาณิชย์เพื่อการกระจายและป้องกันพลังงานการป้องกันความเสียหายของอุปกรณ์และลดเวลาหยุดทํางานให้น้อยที่สุด.
โครงสร้าง:
สวิทช์ตัดภาระประกอบด้วยเสา, ฐานและการแขวนสําหรับการติดตั้ง, การติดตั้งและการยก
1.สวิตช์สับเปลี่ยนความแรงสูงเสาติดตั้งด้วยสับเปลี่ยนระยะว่างมีผลการสับเปลี่ยนที่มั่นคงและน่าเชื่อถือ ไม่มีความเสี่ยงในการจุดไฟและระเบิด ความปลอดภัย ไม่ต้องบํารุงรักษา ขนาดเล็กน้ําหนักเบาและอายุการใช้งานยาวเป็นต้น
ลักษณะ
2สวิตช์หยุดความอ้วนถูกปิดโดยครบถ้วน, ด้วยความแน่นที่ดี, กันความชื้นและ dehumidifying. มันเหมาะสําหรับการใช้ในโซนร้อนและชื้น.
3การปิดและเปิดสวิตช์หยุดความจุสามารถทํางานด้วยมือหรือไฟฟ้าหรือทางไกล
4กลไกการทํางานเป็นเรื่องใหม่, ง่าย, น่าเชื่อถือ, ขนาดเล็ก, ชีวิตการกลถึง 10,000 ครั้ง, มอเตอร์ที่เก็บพลังงานเป็นมอเตอร์แม่เหล็กถาวร DC,ระดับความกระตุ้นคือ -220V-110V-48V-24V ซึ่งสามารถเลือก.
ข้อดี:
1ขนาดเล็ก: อุปกรณ์นี้ถูกออกแบบด้วยรูปแบบที่คอมแพคต์ ทําให้สามารถติดตั้งได้ง่ายในสภาพแวดล้อมที่มีพื้นที่จํากัดขนาดเล็กทําให้มันเหมาะสําหรับการใช้งานที่พื้นที่เป็นข้อจํากัด.
2น้ําหนักเบา: อุปกรณ์มีน้ําหนักเบา ทําให้การขนส่งและการติดตั้งง่ายมันลดภาระทางกายภาพระหว่างการจัดการ และทําให้มันง่ายกว่าที่จะติดตั้งหรือบูรณาการในระบบที่มีอยู่.
3.ไม่ต้องบํารุงรักษา: อุปกรณ์นี้ถูกออกแบบเพื่อต้องการการบํารุงรักษาอย่างน้อย. มันถูกสร้างขึ้นด้วยส่วนประกอบที่ทนทานและปรับปรุงให้มีความน่าเชื่อถือในระยะยาวลดความจําเป็นในการตรวจสอบหรือเปลี่ยนบ่อยคุณสมบัตินี้ประหยัดเวลาและทรัพยากรในการดําเนินงานบํารุงรักษา
4.Anti-Condensation: อุปกรณ์นี้มีมาตรการป้องกันการคอนเดนเซส มันรวมถึงลักษณะป้องกัน เช่น การปิดหรือการกันความหนาวเพื่อลดความเสี่ยงของการสะสมความชื้นให้น้อยที่สุดนี้ช่วยในการรักษาผลงานที่ดีที่สุดและป้องกันส่วนประกอบภายในจากความเสียหายที่เป็นไปได้ที่เกิดจากความชื้น.
5.ปรับตัวต่อสภาพอากาศที่ไม่ดีและสภาพแวดล้อมที่สกปรก: อุปกรณ์นี้ถูกออกแบบมาเพื่อทนต่อสภาพอากาศที่ท้าทาย เช่น อุณหภูมิที่สูงสุด ความชื้น หรือการเผชิญกับฝุ่นและสกปรกการ สร้าง ที่ แข็งแกร่ง และ ลักษณะ ป้องกัน ให้ การ ใช้งาน ที่ น่า เชื่อถือ ได้ ใน สภาพ แวดล้อม ที่ ไม่ ดี, ลดความเสี่ยงของการทํางานผิดปกติหรือความเสื่อมของผลงาน
ปริมาตรเทคนิค:
| เลขลําดับ | ปริมาตร | หน่วย | ข้อมูล | |||||||||
| 1 | ความดันเฉพาะ | kV | 12 | |||||||||
| 2 | ระดับการปิดความแตก | ความถี่ในการทํางาน(การทดสอบแบบแห้ง/การทดสอบแบบเปียก) | 48 | |||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 85 | |||||||||||
| 3 | ระดับความละเอียดของความละเอียด | ความถี่ในการทํางาน | การทดสอบแบบแห้ง | 42 | ||||||||
| การทดสอบในที่เปียก | 34 | |||||||||||
| ความดันของการทดสอบการกระแทกฟ้าคะนอง (สูงสุด) | 75 | |||||||||||
| 4 | ปัจจุบัน | A | 630 | |||||||||
| 5 | ค่าน้ําความมั่นคงทางความร้อน (มูลค่าจริง) | kA | 20 | |||||||||
| 6 | ค่าเฉพาะการตัดวงจรสั้น (ค่าจริง) | 25 | ||||||||||
| 7 | ระยะเวลาความมั่นคงทางอุณหภูมิ | s | 4 | |||||||||
| 8 | ปัจจุบันการปิดวงจรสั้น (Peak) | kA | 63 | |||||||||
| 9 | ปัจจุบันความมั่นคงแบบไดนามิกระดับ (ยอด) | |||||||||||
| 10 | อายุการใช้งานกล | ครั้ง | 10000 | |||||||||
| 11 | ปริมาณการเปิด | 1000 | ||||||||||
| 12 | อุณหภูมิอากาศรอบตัว | อุณหภูมิสูงสุด | °C | -55 | ||||||||
| อุณหภูมิต่ําสุด | +60 | |||||||||||
| ความแตกต่างของอุณหภูมิวันสูงสุด | K | ≤ 25 | ||||||||||
| 13 | ความสูง | m | ≤ 2500 | |||||||||
| 14 | ความชื้น | อุณหภูมิเฉลี่ยรายวัน | % | ≤ 95 | ||||||||
| อุณหภูมิเฉลี่ยรายเดือน | ≤ 90 | |||||||||||
| 15 | ความสามารถต่อต้านแผ่นดินไหว | การเร่งขันแนวราบ | g | 0.25 | ||||||||
| ความเร่งตั้งบนพื้น | 0.125 | |||||||||||
| ปัจจัยความปลอดภัย | / | 1.67 | ||||||||||
| 16 | ความเร็วลม | m/s | ≤ 35 | |||||||||
| 17 | ความหนาของน้ําแข็ง | mm | ≤20 | |||||||||
