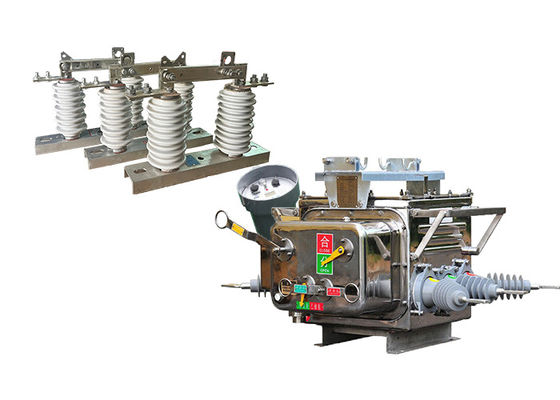

เครื่องตัดวงจรกลางแจ้งระดับความดันสูง (High Voltage Boundary Load Switch) ซีรี่ย์ ZW20 พร้อมเครื่องควบคุมใช้กับสติกโฮคสติ๊ก (Hookstick) ซีรี่ย์ GW9

เครื่องตัดวงจรกลางแจ้งระดับความดันสูง (High Voltage Boundary Load Switch) ซีรี่ย์ ZW20 พร้อมเครื่องควบคุมใช้กับสติกโฮคสติ๊ก (Hookstick) ซีรี่ย์ GW9

คําอธิบายสินค้า:

ZW20-12(F) เครื่องตัดวงจรสูบแอกเป็น AC 50Hz ระบบสวิทช์ HV นอกสามเฟส ใช้เป็นหลักสําหรับเครือข่ายการกระจายไฟฟ้ากลางแจ้ง 10 kV ในชนบทและเมืองกระแสการอุดหนุน, การตัดสายไฟฟ้าสั้น และสถานที่อื่น ๆ ที่คล้ายกัน

โครงสร้างทั้งหมดของมันคือชนิดกล่องสามเฟสทั่วไป ซึ่งประกอบด้วยกลไกการทํางาน, วงจรนําไฟ, ระบบกันหนาว, อุปกรณ์ประปาและเปลือก

และมันกําลังสนับสนุนเทอร์มิเนลทางไกลที่สมบูรณ์แบบที่เกี่ยวข้อง เพื่อตอบสนองความต้องการของแอปพลิเคชั่นของระบบอัตโนมัติการจําหน่าย

· ZW20-12 (Z) Outdoor Intelligent High Voltage AC True Air Breaker พร้อมฟังก์ชันข้อความสั้น GSM

· รวมกับเครื่องควบคุมสวิทช์แยก ZW20-12 (F)

ไม้ตะขอ GW9 เป็นชนิดของสวิทช์ไฟฟ้าที่ใช้ในการแยกส่วนหนึ่งของสายส่งไฟฟ้าชั้นบนเพื่อการบํารุงรักษาหรือซ่อมแซมเช่นที่ใช้โดยบริษัทไฟฟ้าเพื่อส่งไฟฟ้าในระยะทางไกล.

ไม้ตะขอถูกติดตั้งบนโครงสร้างบนหัว เช่น หอโอนไฟหรือเสา และถูกออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรงที่พบในระบบไฟฟ้ากลางแจ้งมันมีแนวตั้ง, หรือการเคลื่อนไหวขึ้นและลง เพื่อเปิดหรือปิดสายต่อสวิทช์ ซึ่งมักทําจากทองแดงหรือวัสดุที่นําไฟอื่น ๆ

ไม้ตะขอถูกออกแบบเพื่อให้มีการแตกที่เห็นได้ชัดในสายส่ง, ทําให้พนักงานบํารุงรักษาสามารถทํางานบนสายอย่างปลอดภัยโดยไม่ต้องเสี่ยงการติดไฟฟ้าหรือทําลายอุปกรณ์.มันมักจะใช้ร่วมกับอุปกรณ์ความปลอดภัยอื่น ๆเช่นสวิทช์ติดพื้นดิน และเครื่องหยุดแรงกระแทก เพื่อปกป้องระบบไฟฟ้าและคนที่ทํางานบนระบบ

ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง



ลักษณะของเครื่องควบคุม:

เครื่องควบคุมปลายทางที่ฉลาดมีฟังก์ชัน เช่น การป้องกัน การควบคุมอัตโนมัติ การตรวจสอบ/สอบถาม การสื่อสาร และการจัดการซอฟต์แวร์

1.ฟังก์ชันครบวงจร:

• ทําหน้าที่ต่างๆ อย่างสมบูรณ์แบบ เช่น การป้องกันวงจร การควบคุมทางไกล การเตือนและการติดตามทางไกล

2ค่าใช้จ่ายต่ําและการใช้งาน

• ไม่จําเป็นต้องลงทุนอุปกรณ์การสื่อสารใด ๆ ในเครือข่าย GSM เพียงแค่ซื้อบัตร SIM และเปิดบริการ SMS

3มาตรการรักษาความปลอดภัยหลายอย่าง

• ใช้ โทรศัพท์ มือ ถือ ที่ ได้ รับ การ แนะ นํา, การ รหัส ข้อมูล, การ ตรวจ ยืนยัน รหัส ยิง ปลา, และ มาตรการ ความ ปลอดภัย อื่น ๆ.

• โมดูล GSM สามารถระบุเบอร์มือถือและรับคําสั่งจากโทรศัพท์ที่เชื่อมต่อเท่านั้น

• ข้อความสื่อสารสําหรับรีโมทคอนโทรล และคําสั่งอื่น ๆ ถูกเข้ารหัส

•ปฏิบัติตามวิธีการรีโมทคอนโทรลที่ตั้งไว้ก่อน-ยืนยัน-ดําเนินการ-ตรวจสอบ เพื่อรับรองความปลอดภัยของการควบคุมระบบและป้องกันการทํางานผิดพลาด

4การตั้งค่าระบบง่าย:

• ไม่จําเป็นต้องติดตั้งสายการสื่อสารหรือสายการสื่อสาร debug

• เพียงติดตั้งเทอร์มินัลการติดตามทางสมาร์ท SMS อย่างถูกต้อง วางซิมการ์ด กําหนดเบอร์มือถือที่กําหนดแล้วระบบจะเริ่มทํางาน

5ติดตามมือถือทุกเวลา ทุกที่

• การติดตามและดูในเวลาจริงสามารถทําได้ในสถานที่ใด ๆ ที่มีสัญญาณ โดยไม่ต้องใช้บุคลากรในการติดตาม



การใช้งาน:

1.สวิทช์ตัดต่อและสวิทช์ติดต่อ: เครื่องตัดวงจร ZW20-12 ((F) สามารถใช้เป็นสวิทช์ตัดต่อหรือสวิทช์ติดต่อในระบบระบบกระจายพลังงานมันสามารถเปิดและปิดวงจรระหว่างการบํารุงรักษาหรือภาวะความผิดพลาด.

2อุปกรณ์เปลี่ยนอัตโนมัติ: เป็นอุปกรณ์เปลี่ยนอัตโนมัติ ทําให้สามารถนําการเปลี่ยนภาระไปใช้ในระบบเครือข่ายวงแหวนลักษณะนี้เพิ่มความยืดหยุ่นและประสิทธิภาพของการกระจายพลังงาน.

3.Boundary Switch: ในสายสาขาของไฟฟ้า, เครื่องตัดวงจร ZW20-12(F) สามารถทํางานเป็นสวิตช์ขอบเขตหรือ "สุนัขเฝ้าระวัง." มันช่วยในการติดตามและปกป้องสายสาขาจากความผิดพลาดและสภาพผิดปกติ.

4.Recloser and Sectionalizer: เครื่องตัดวงจรสามารถทํางานเป็น Recloser และ sectionalizer ในเครือข่ายกระจายอากาศมันอัตโนมัติฟื้นฟูพลังงานหลังจากความผิดพลาดชั่วคราวและแยกส่วนที่ผิดปกติเพื่อลดลงผลกระทบของการตัด.

5.เครือข่ายกระจายไฟฟ้า: เครื่องตัดวงจรนี้เหมาะสําหรับเครือข่ายกระจายไฟฟ้ากลางแจ้งที่พลังงานความดันสูงถูกกระจายไปยังหลายสถานที่มันช่วยให้การดําเนินงานที่น่าเชื่อถือและปลอดภัย โดยการตัดกระแสความผิดพลาดและแยกส่วนที่ผิดปกติของเครือข่าย.
6รถไฟ: เครื่องตัดวงจรนี้ถูกใช้ในระบบความดันสูงภายนอกที่เกี่ยวข้องกับการไฟฟ้าไฟฟ้าทางรถไฟฟ้ารวมถึงระบบสายไฟฟ้าชั้นบนและสถานียางยางยาง.


โครงสร้าง:

1อุปกรณ์ป้องกันและติดตามเรเล่ที่ใช้ไมโครคอมพิวเตอร์ เป็นระบบที่มีความก้าวหน้าทางเทคโนโลยี ที่ทําหน้าที่เป็นตัวควบคุมกลางของระบบตัดวงจรโดยใช้เทคโนโลยีไมโครคอมพิวเตอร์ที่ทันสมัยหน่วยนี้มีบทบาทสําคัญในการรับรองความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้าที่มันถูกบูรณาการ
2เครื่องควบคุมถูกออกแบบมาโดยเฉพาะเพื่อทนต่อสภาพแวดล้อมที่แตกต่างกัน และมีอุปกรณ์กันอากาศที่แข็งแรงคุณสมบัตินี้ทําให้มันสามารถทํางานได้อย่างน่าเชื่อถือในสภาพอากาศที่ยากลําบาก เช่น อุณหภูมิสูงสุด, ฝนตกหนักและความชื้นสูง. 3.นอกเหนือจากนั้น เครื่องควบคุมยังถูกสร้างขึ้นด้วยการป้องกันจากความหนาแน่นการประกันความสามารถในการทํางานของมัน แม้แต่ในสภาพแวดล้อมที่ชื้นหรือชื้น ที่ความชื้นอาจเป็นปัญหา.
4.เพื่อสร้างการเชื่อมต่อที่ปลอดภัยและน่าเชื่อถือ เครื่องควบคุมเชื่อมต่อกับตัวสวิทช์โดยใช้เครื่องเชื่อมเครื่องบิน เครื่องเชื่อมเครื่องบินเป็นที่รู้จักด้วยความมั่นคงและความทนทานสูงทําให้พวกเขาเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานที่สําคัญ เช่น การป้องกันและติดตามรีเลคอนเนคเตอร์เหล่านี้ทําให้การสื่อสารและการทํางานที่เหมาะสมระหว่างตัวควบคุมและสวิตช์ เพิ่มผลงานและความน่าเชื่อถือของระบบ
5เครื่องควบคุมมีความน่าเชื่อถือในการเชื่อมต่ออย่างยอดเยี่ยม ลดความเสี่ยงของการสูญเสียสัญญาณหรือการสับสนที่มีความสําคัญต่อการทํางานอย่างถูกต้องของระบบป้องกันและติดตามรีเล.6 โดยการรักษาระดับการป้องกันที่สูง ผู้ควบคุมปกป้องความสมบูรณ์แบบและความแม่นยําของฟังก์ชันการป้องกันและการติดตามรีเล่การป้องกันความผิดพลาดหรือความแตกต่างที่อาจเสี่ยงต่อความปลอดภัยทั่วไปของระบบไฟฟ้า.

สภาพ:

1เครื่องตัดวงจรอัตโนมัติ ZW20-12(F) ได้ถูกออกแบบให้ทํางานอย่างน่าเชื่อถือ ภายในช่วงอุณหภูมิอากาศแวดล้อมที่กว้างขวาง ตั้งแต่ -40 °C ถึง +70 °Cความอดทนกับอุณหภูมินี้ทําให้เครื่องตัดวงจรสามารถทํางานได้อย่างมีประสิทธิภาพในสภาพอากาศที่แตกต่างกัน.

2เครื่องตัดวงจรเหมาะสําหรับการติดตั้งที่ความสูงไม่เกิน 3000 เมตรเหนือระดับทะเล ความเหมาะสมความสูงนี้ทําให้การจัดตั้งได้ยืดหยุ่นในตําแหน่งทางภูมิศาสตร์ที่แตกต่างกัน

3เครื่องตัดวงจร ZW20-12 ((F) ถูกสร้างขึ้นเพื่อทนต่อการปนเปื้อนของอากาศแวดล้อมที่เกิดจากฝุ่น ควัน ก๊าซที่กัดสนิม ควัน หรือสเปรย์เกลือมันถูกออกแบบมาเพื่อตอบสนองกับมาตรฐานระดับปนเปื้อนของชั้น IV, รับประกันว่าเครื่องตัดวงจรยังคงทนทานและใช้งานได้ แม้ในสภาพแวดล้อมที่ท้าทายและท้องถั่ว

4ด้วยความสามารถในการรับความเร็วลมสูงสุด 34 m/s (เทียบเท่า 700 Pa บนพื้นผิวของกระบอก) เครื่องตัดวงจรสามารถทนลมแรงโดยไม่เสียผลการทํางานหรือความมั่นคงของมันความต้านทานความเร็วลมนี้รับประกันการทํางานที่น่าเชื่อถือของเครื่องตัดวงจรในสภาพอากาศที่รุนแรง.

5เครื่องตัดวงจรถูกออกแบบมาเพื่อลดลงอย่างน้อยผลของความสั่นสะเทือนภายนอกหรือการเคลื่อนไหวของพื้นดินต่อผลงานของมันการ สร้าง และกลไกภายในของมันถูกออกแบบมาเพื่อดูดซึมและลดความสั่นสะเทือน, รับประกันว่าเครื่องตัดวงจรยังคงไม่ได้รับผลกระทบจากความรบกวนภายนอก

6เครื่องตัดวงจร ZW20-12 ((F) ได้ถูกออกแบบมาเพื่อจํากัดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ในระบบรอง,การให้ความมั่นใจว่า เครื่องตัดวงจรจะไม่สร้างความรุนแรงไฟฟ้าแม่เหล็กเกินขีดจํากัด ซึ่งอาจขัดขวางการทํางานของอุปกรณ์ที่เชื่อมต่ออื่น ๆ




ปริมาตรเทคนิค:

ZW20-12 ((F)

GW9-10
