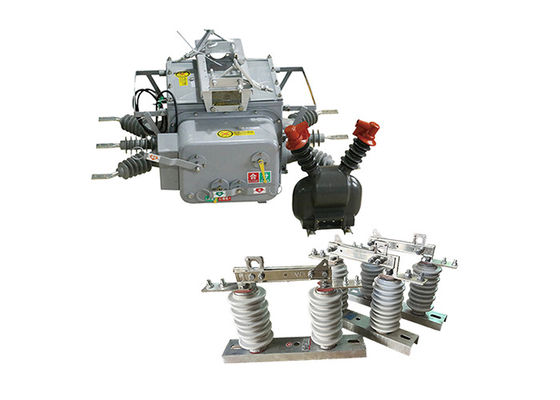

เครื่องเปลี่ยนภาระขอบอุตสาหกรรม ซีรีส์ ZW20 พร้อมเครื่องควบคุม เครื่องตัดวงจรระยะว่าง 1250A แบบคงที่

เครื่องเปลี่ยนภาระขอบอุตสาหกรรม ซีรีส์ ZW20 พร้อมเครื่องควบคุม เครื่องตัดวงจรระยะว่าง 1250A แบบคงที่


คําอธิบายสินค้า:

เครื่องปรับระยะขอบเขต ZW20 Series เป็นเครื่องปรับระยะขอบเขตไฟฟ้าที่ทํางานในสภาพแวดล้อมระยะขอบเขตมันถูกออกแบบมาสําหรับการใช้งานความดันกลาง และถูกใช้ทั่วไปในระบบกระจายไฟฟ้า.

สวิตช์มักถูกสร้างขึ้นด้วยกล่องที่แข็งแกร่งและทนทาน ผลิตจากวัสดุที่มีคุณภาพสูง.

และเครื่องตัดระยะว่างเป็นส่วนประกอบสําคัญของสวิตช์ มันประกอบด้วยห้องระยะว่างที่ปิดไว้ ซึ่งมีไฟฟ้าติดต่อสองตัว เมื่อสวิตช์ปิดสภาพแวดล้อมว่างป้องกันการสร้างวงจรไฟฟ้าระหว่างการทํางานสลับ.

มีกลไกสําหรับเปิดและปิดสายติดต่อ สามารถทํางานด้วยมือหรือไฟฟ้า ขึ้นอยู่กับรุ่นและความต้องการการใช้งานอุปกรณ์การทํางานรับประกันการทํางานการสลับที่เรียบร้อยและน่าเชื่อถือ.

เครื่องปรับระยะขอบเขต ZW20 มีให้บริการในความแรงดันและปัจจุบันที่ได้รับการจัดอันดับต่าง ๆ เพื่อตอบสนองความต้องการของระบบที่แตกต่างกันมันสามารถจัดการกับระดับความดันปานกลาง โดยทั่วไปตั้งแต่หลาย kilovolts ถึงสิบ kilovolts.

สวิตช์มีความสามารถในการตัดความผิดพลาดสูง เพื่อตัดกระแสความผิดพลาดและปกป้องระบบไฟฟ้าความจุในการทําลายถูกระบุในแง่ของปัจจุบันความผิดพลาดสูงสุดที่สวิทช์สามารถหยุดโดยปลอดภัยโดยไม่ต้องเสียหาย.

บางรุ่นของซีรีย์ ZW20 อาจมีคุณสมบัติการควบคุมและการติดตามที่ก้าวหน้า คุณสมบัติเหล่านี้อาจรวมถึงความสามารถในการควบคุมทางไกล การแสดงสถานะ และการวินิจฉัยความผิดพลาดให้ความสามารถในการทํางานและการใช้งานที่ง่ายมากขึ้น.

เทคโนโลยีระยะว่างที่ใช้ในสวิทช์ให้ความสามารถในการดับวงจรที่ดีเยี่ยม ทําให้มันเป็นทางออกที่น่าเชื่อถือและปลอดภัยสําหรับการใช้งานความดันกลางสวิตช์ถูกออกแบบมาเพื่อตอบสนองมาตรฐานความปลอดภัยที่เข้มงวด และให้ผลงานระยะยาวกับความต้องการการบํารุงรักษาอย่างน้อย.

เครื่องปรับระยะขอบเขต ZW20 เหมาะสําหรับการใช้งานที่หลากหลาย เช่น สถานไฟฟ้า, โรงงานอุตสาหกรรม, อาคารพาณิชย์ และอื่นๆมันถูกใช้โดยทั่วไปสําหรับการสลับภาระการป้องกันความผิดพลาด และการแยกแยกในระบบไฟฟ้าความดันกลาง

สวิตช์การตัดต่อทางบน GW9-10 เป็นสวิตช์ไฟฟ้าแบบพกพาแรงสูงที่ใช้ในการแยกวงจรไฟฟ้าเพื่อการบํารุงรักษาและซ่อมแซมปกติใช้ในระบบส่งและกระจายไฟฟ้าความแรงสูงและกลาง.

สวิตช์การตัดต่อบนกระดานถูกออกแบบให้สามารถพกพาได้ และสามารถขนส่งไปยังสถานที่ที่ต้องการได้ง่ายโดยทั่วไปจะตั้งแต่หลาย kilovolts ถึงหลายร้อย kilovolts.

สวิตช์ใช้ในการแยกส่วนหนึ่งของระบบพลังงานเพื่อการบํารุงรักษาหรือซ่อมแซม มีตัวชี้วัดทางสายตาที่แสดงว่าสวิตช์เปิดหรือปิดทําให้ผู้ประกอบการสามารถรู้สถานะของวงจรได้ง่ายขึ้น.

เครื่องแยกไฟฟ้า Loadbuster สามารถใช้ได้ในรูปแบบที่หลากหลาย รวมถึงการสลับและแยกวงจร รวมถึงการติดดินและตัดพลังงานอุปกรณ์มันถูกออกแบบพร้อมกับระบบความปลอดภัย เพื่อปกป้องผู้ใช้งานจากอันตรายทางไฟฟ้าเช่นวัสดุกันไฟที่ป้องกันการสัมผัสโดยอุบัติเหตุกับชิ้นส่วนที่ทํางาน

เครื่องสวิทช์ใช้งานง่าย และต้องฝึกงานอย่างน้อยในการใช้งาน มีใบเล็บที่เปลี่ยนกันได้ง่าย สามารถเปลี่ยนได้ง่าย ทําให้มีความยืดหยุ่นและความหลากหลายมากขึ้น


ประสิทธิภาพสองเท่าของการใช้เมื่อสวิตช์แยก GW9-10 ซีรีส สามารถใช้กับเครื่องตัดวงจรระยะว่าง


ลักษณะของเครื่องควบคุม:

เครื่องควบคุมปลายทางที่ฉลาดมีฟังก์ชัน เช่น การป้องกัน การควบคุมอัตโนมัติ การตรวจสอบ/สอบถาม การสื่อสาร และการจัดการซอฟต์แวร์

1.ฟังก์ชันครบวงจร:

• ทําหน้าที่ต่างๆ อย่างสมบูรณ์แบบ เช่น การป้องกันวงจร การควบคุมทางไกล การเตือนและการติดตามทางไกล

2ค่าใช้จ่ายต่ําและการใช้งาน

• ไม่จําเป็นต้องลงทุนอุปกรณ์การสื่อสารใด ๆ ในเครือข่าย GSM เพียงแค่ซื้อบัตร SIM และเปิดบริการ SMS

3มาตรการรักษาความปลอดภัยหลายอย่าง

• ใช้ โทรศัพท์ มือ ถือ ที่ ได้ รับ การ แนะ นํา, การ รหัส ข้อมูล, การ ตรวจ ยืนยัน รหัส ยิง ปลา, และ มาตรการ ความ ปลอดภัย อื่น ๆ.

• โมดูล GSM สามารถระบุเบอร์มือถือและรับคําสั่งจากโทรศัพท์ที่เชื่อมต่อเท่านั้น

• ข้อความสื่อสารสําหรับรีโมทคอนโทรล และคําสั่งอื่น ๆ ถูกเข้ารหัส

•ปฏิบัติตามวิธีการรีโมทคอนโทรลที่ตั้งไว้ก่อน-ยืนยัน-ดําเนินการ-ตรวจสอบ เพื่อรับรองความปลอดภัยของการควบคุมระบบและป้องกันการทํางานผิดพลาด

4การตั้งค่าระบบง่าย:

• ไม่จําเป็นต้องติดตั้งสายการสื่อสารหรือสายการสื่อสาร debug

• เพียงติดตั้งเทอร์มินัลการติดตามทางสมาร์ท SMS อย่างถูกต้อง วางซิมการ์ด กําหนดเบอร์มือถือที่กําหนดแล้วระบบจะเริ่มทํางาน

5ติดตามมือถือทุกเวลา ทุกที่

• การติดตามและดูในเวลาจริงสามารถทําได้ในสถานที่ใด ๆ ที่มีสัญญาณ โดยไม่ต้องใช้บุคลากรในการติดตาม



 การใช้งาน:


1.สวิทช์ตัดต่อและสวิทช์ติดต่อ: เครื่องตัดวงจร ZW20-12 ((F) สามารถใช้เป็นสวิทช์ตัดต่อหรือสวิทช์ติดต่อในระบบระบบกระจายพลังงานมันสามารถเปิดและปิดวงจรระหว่างการบํารุงรักษาหรือภาวะความผิดพลาด.
2อุปกรณ์เปลี่ยนอัตโนมัติ: เป็นอุปกรณ์เปลี่ยนอัตโนมัติ ทําให้สามารถนําการเปลี่ยนภาระไปใช้ในระบบเครือข่ายวงแหวนลักษณะนี้เพิ่มความยืดหยุ่นและประสิทธิภาพของการกระจายพลังงาน.
3.Boundary Switch: ในสายสาขาของไฟฟ้า, เครื่องตัดวงจร ZW20-12(F) สามารถทํางานเป็นสวิตช์ขอบเขตหรือ "สุนัขเฝ้าระวัง." มันช่วยในการติดตามและปกป้องสายสาขาจากความผิดพลาดและสภาพผิดปกติ.
4.Recloser and Sectionalizer: เครื่องตัดวงจรสามารถทํางานเป็น Recloser และ sectionalizer ในเครือข่ายกระจายอากาศมันอัตโนมัติฟื้นฟูพลังงานหลังจากความผิดพลาดชั่วคราวและแยกส่วนที่ผิดปกติเพื่อลดลงผลกระทบของการตัด.



โครงสร้าง:

1. Microcomputer Relay Protection and Monitoring: เครื่องตัดวงจร ZW20-12 มีอุปกรณ์ป้องกันและติดตามเรเล่ที่ใช้ไมโครคอมพิวเตอร์เป็นตัวควบคุมเทคโนโลยีที่ทันสมัยนี้ทําให้การตรวจสอบความผิดพลาดได้แม่นยําและฉลาด, การวิเคราะห์และการควบคุม, ปรับปรุงผลงานทั่วไปและความน่าเชื่อถือของเครื่องตัดวงจร

2.ความทนทานต่ออากาศและความดัน: เครื่องตัดวงจรถูกออกแบบมาเพื่อทนต่ออากาศและความดันตามธรรมชาติมีวัสดุที่แข็งแกร่งและมาตรการป้องกัน เพื่อให้การทํางานที่น่าเชื่อถือ แม้ในสภาพแวดล้อมที่ยากลําบากเพิ่มความทนทานและอายุยืนของมัน

3.การเชื่อมต่อเครื่องเชื่อมต่อการบิน: รุ่นประโยชน์ของเครื่องตัดวงจร ZW20-12 เชื่อมต่อกับร่างสวิทช์ผ่านเครื่องเชื่อมต่อการบินเครื่องเชื่อมประเภทนี้ ให้การเชื่อมต่อที่ปลอดภัยและน่าเชื่อถือ, ลดความเสี่ยงของการเชื่อมต่อที่คล่องหรือผิดปกติ และรับประกันการสื่อสารและการควบคุมที่มั่นคงระหว่างเครื่องควบคุมและร่างสวิทช์

4ความน่าเชื่อถือและระดับการป้องกันการเชื่อมต่อสูง: เครื่องตัดวงจรให้ความน่าเชื่อถือในการเชื่อมต่อที่ดี, รับประกันการเชื่อมต่อไฟฟ้าที่สม่ําเสมอและปลอดภัยภายในระบบให้ความคุ้มกันสูงป้องกันส่วนประกอบภายในและวงจรไฟฟ้าจากปัจจัยภายนอก เช่น ฝุ่น ความชื้น และความเสียหายทางกายภาพ

5.ช่องทางเข้าแบบแอนาล็อก: เครื่องควบคุมของเครื่องตัดวงจร ZW20-12 ประกอบด้วยช่องทางเข้าแบบแอนาล็อก 4 ช่องทาง โดยช่องทางเหล่านี้จะตรวจสอบปริมาตรการไฟฟ้าต่างๆ รวมถึงกระแสไฟฟ้าระยะ Aกระแสไฟฟ้าระยะ Cการติดตามในเวลาจริงและการเปรียบเทียบค่าเหล่านี้กับขั้นต่ําที่กําหนดไว้ก่อน ทําให้การตรวจสอบความผิดพลาดและการกระทําที่เหมาะสมได้อย่างแม่นยํา

6การตรวจสอบและรักษาความผิดพลาด: เครื่องควบคุมติดตามปริมาตรไฟฟ้าอย่างต่อเนื่องและเปรียบเทียบมันกับค่าคงที่เพื่อตรวจสอบความผิดพลาดสาย เมื่อตรวจสอบความผิดพลาดผู้ควบคุมเริ่มการรักษาที่ตรงกัน, เช่นการเปิดเครื่องตัดวงจรหรือเปิดมาตรการป้องกัน

สภาพแวดล้อม:

อุณหภูมิอากาศภายใน: -40°C ถึง +70°C

ความสูง: ไม่เกิน 3000 เมตรเหนือระดับทะเล

อากาศรอบข้างอาจถูกปนเปื้อนด้วยฝุ่น, ควัน, ก๊าซที่ทําลาย, คัน, หรือหมอกเกลือ. ระดับปนเปื้อน: ระดับ IV.

ความเร็วลมไม่ควรเกิน 34m/s (เทียบเท่าความดัน 700Pa บนพื้นผิวกระบอก)

ความสั่นสะเทือนหรือกิจกรรมแผ่นดินไหวจากเครื่องสลับภายนอกและอุปกรณ์ควบคุมสามารถถูกละเลย

อัมพลิทูดของความรบกวนไฟฟ้าแม่เหล็กที่ผลักดันในระบบรองไม่เกิน 1.6kV




ปริมาตรเทคนิค:

GW9-10
